発行日2025-11-06
公報種別意匠公報(S)
登録番号1812201
登録日2025-10-28
意匠に係る物品照明器具のオートリフターへの取付金具
意匠分類D3-900(発光具及び照明器具)
出願番号2024016871
出願日2024-07-29
意匠権者株式会社サンエスオプテック
代理人

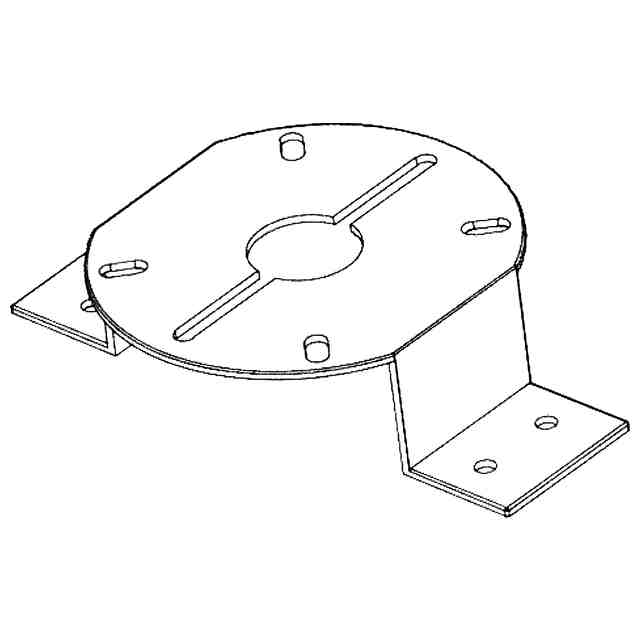

意匠に係る物品の説明本物品は照明器具をオートリフターに接続するための取付金具である。オートリフターの機種は様々あるが、多くのオートリフターの取付穴位置は取付位置が直径73mmの円周上に等間隔に4か所,または取付位置が直径84mmの円周上に等間隔に4か所であり、本物品は両方に対応できる細長い穴を有するため,大多数のオートリフターに対応できる。また、スリット状の穴を有しているため、2箇所でネジ止めするタイプにも対応でき,取付位置のピッチも問わない。オートリフターの中には昇降部に設けられた結線ボックスに照明器具上にある金属板をスライドさせて取り付けるタイプがあるが、このスリット状の穴に金属板を固定することができる。

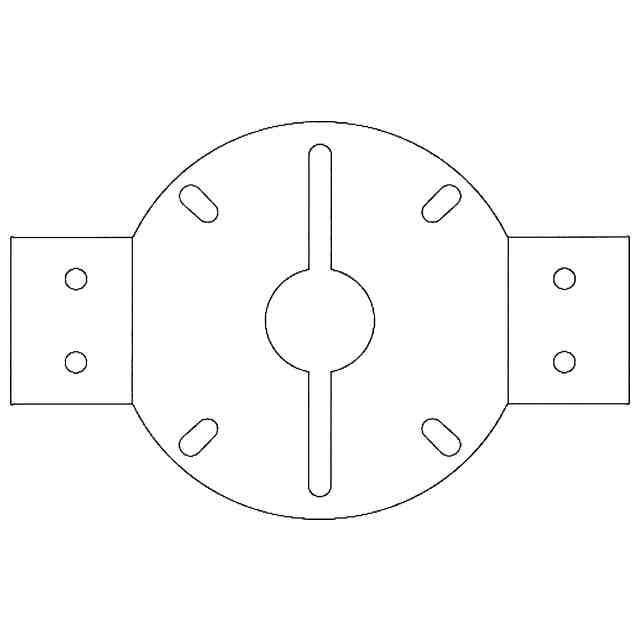

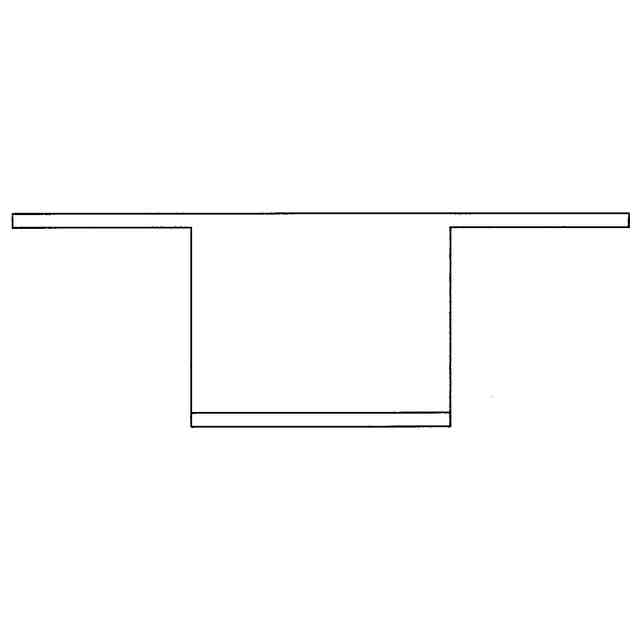

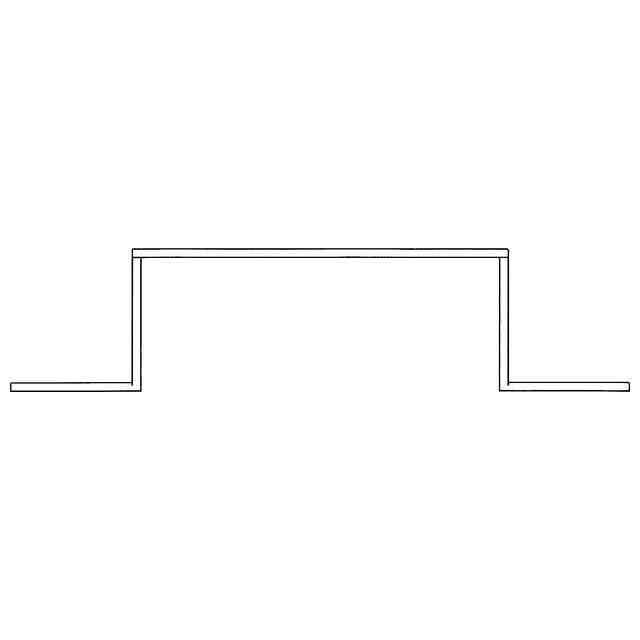

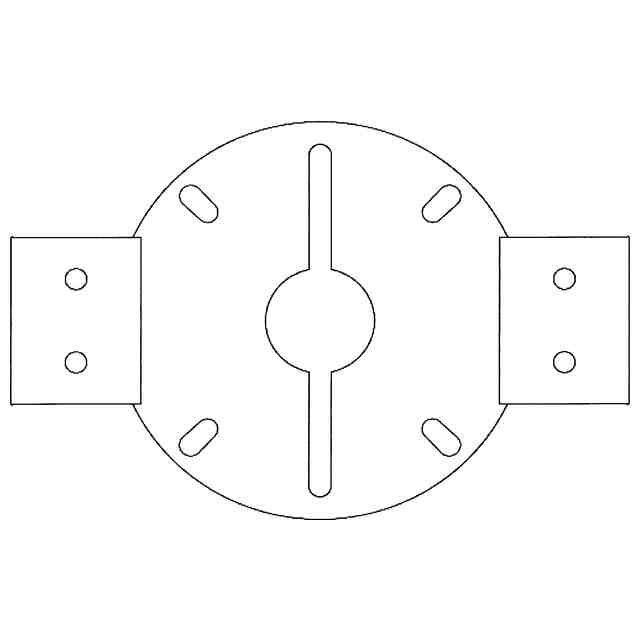

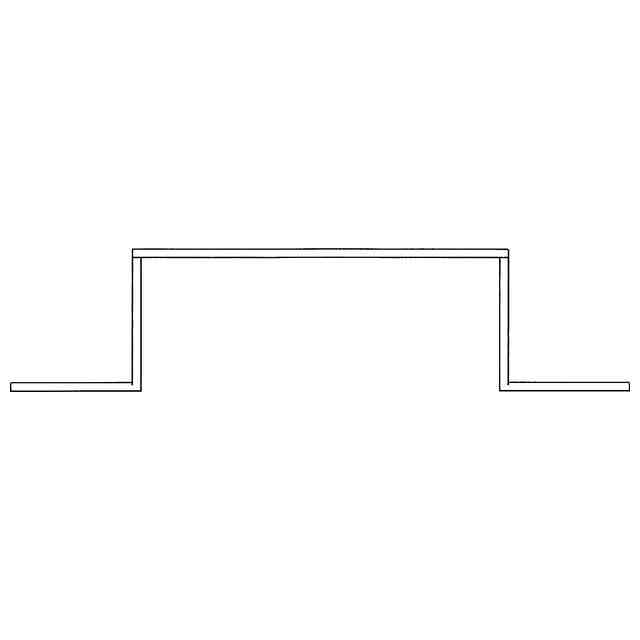

意匠の説明正面図と背面図,右側面図と左側面図はそれぞれ対称形であるため同じである。

関連意匠
