意匠ウォッチ

発行日2025-10-27
公報種別意匠公報(S)
登録番号1811503
登録日2025-10-17
意匠に係る物品腰袋用クッション体
意匠分類K1-51(利器及び工具)
出願番号2025005046
出願日2025-03-13
意匠権者株式会社長谷川工業所
代理人個人

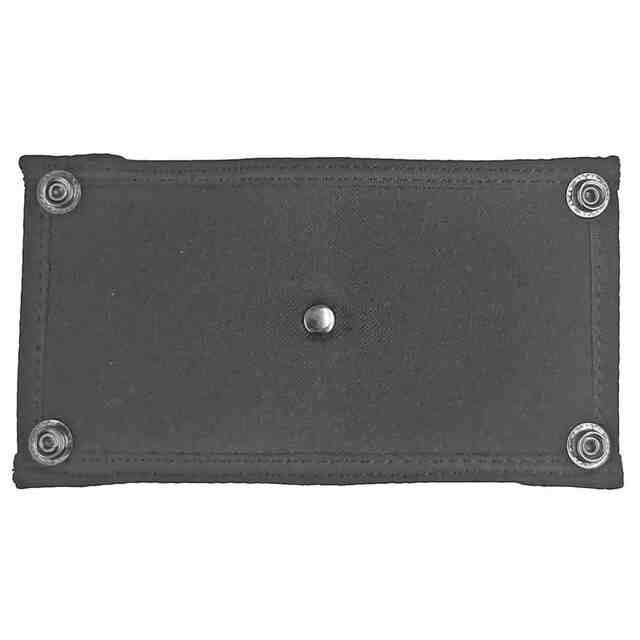

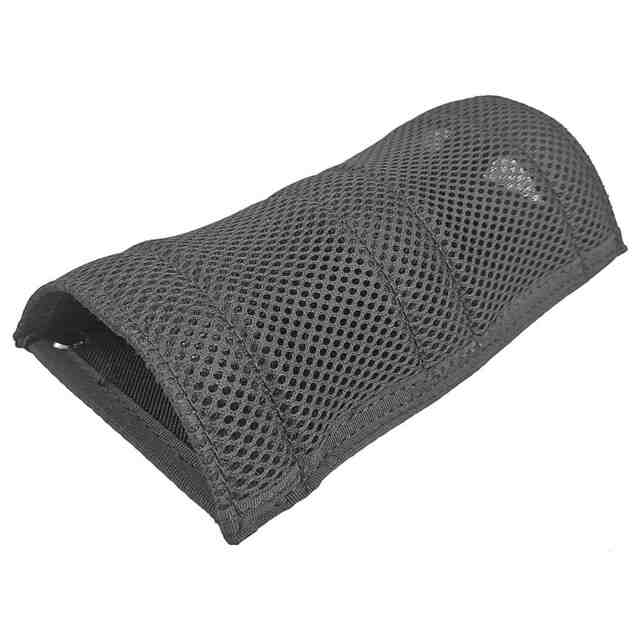

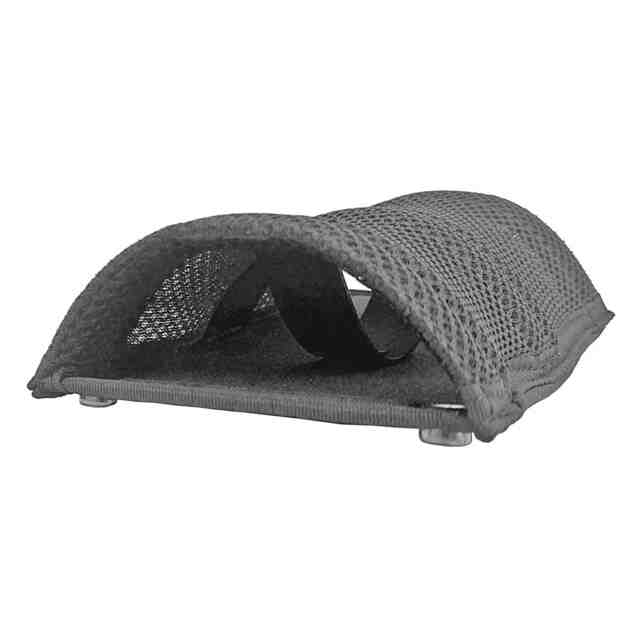

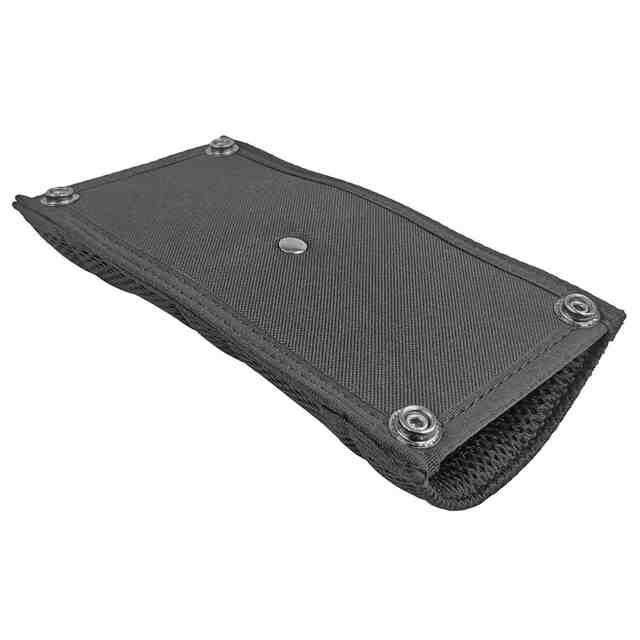

意匠に係る物品の説明本物品は、「使用状態を示す参考図1」に図示したように、作業者の腰ベルトに連結し、工具等を収納して使用する腰袋の背面に設けられるものであって、腰袋の背側や底縁が臀部や腿に当たる衝撃を弾性変形により緩和することができる腰袋用クッション体である。また、本物品は、「参考分解図」に示すように、カバー体とベース板で構成された可撓性を有する蒲鉾形状体であり、内方に弾性変形する樹脂板が設けられ、「使用状態を示す参考図2」に図示したように、腰袋の背面に設けたスナップボタン(メス)と、クッション体の底面に設けたスナップボタン(オス)とで、腰袋の背面に付設される。尚、凹状樹脂板は、両端の樹脂板を支持し、3つの樹脂板は、カバー体を支持する部材である。本物品は、幅約19cm,上下長さ約10cm,高さ約4cmであり、カバー体は、布製のメッシュ生地である。

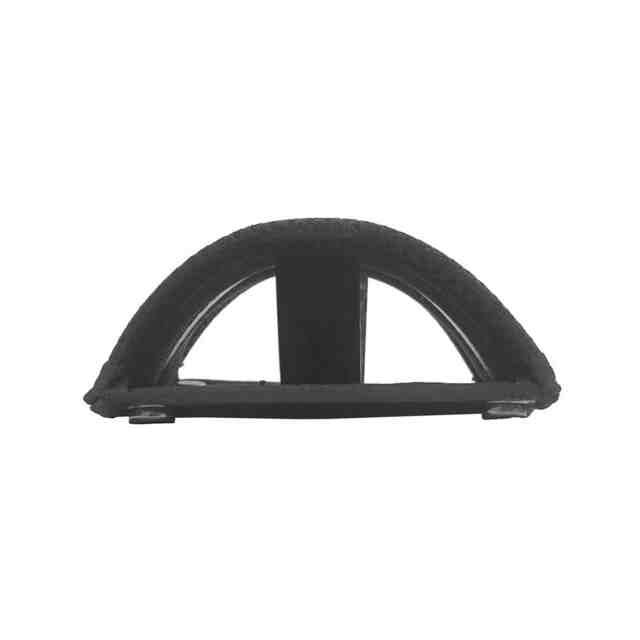

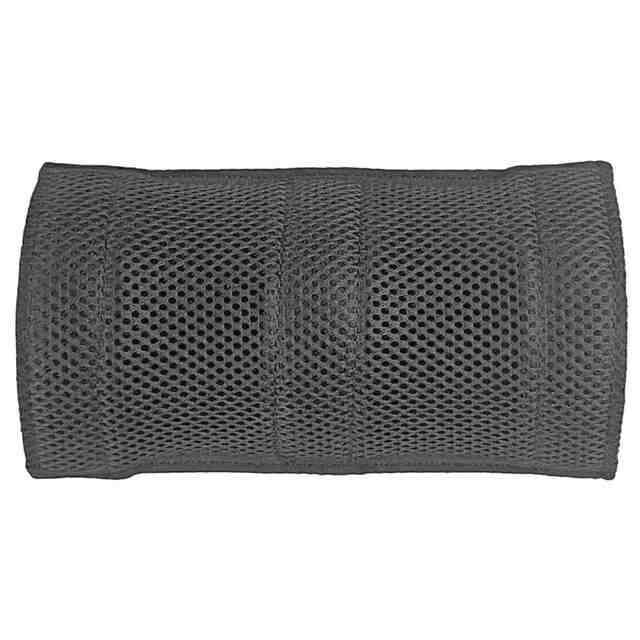

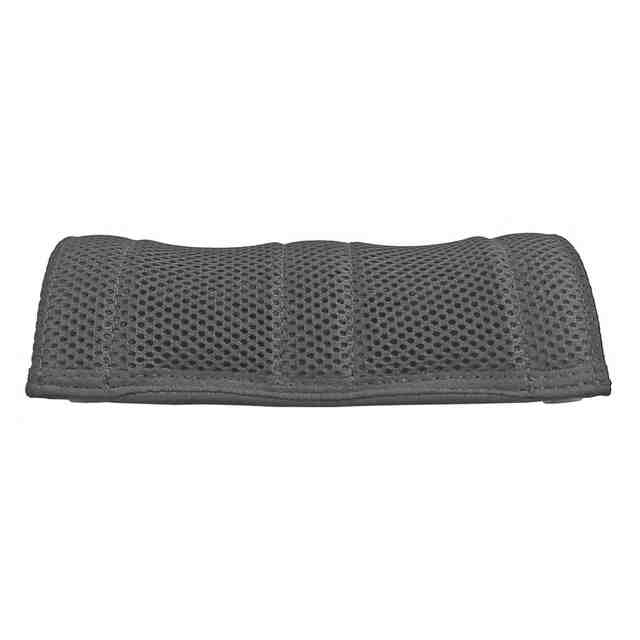

意匠の説明左側面図は右側面図と同一に表われるため省略する。背面図は正面図と同一に表われるため省略する。

関連意匠
