発行日2025-10-14
公報種別意匠公報(S)
登録番号1810546
登録日2025-10-03
意匠に係る物品ディッシュ
意匠分類K6-71(化学機械器具)
出願番号2025005621
出願日2025-03-21
意匠権者医療法人浅田レディースクリニック,株式会社アステック
代理人弁理士法人明成国際特許事務所

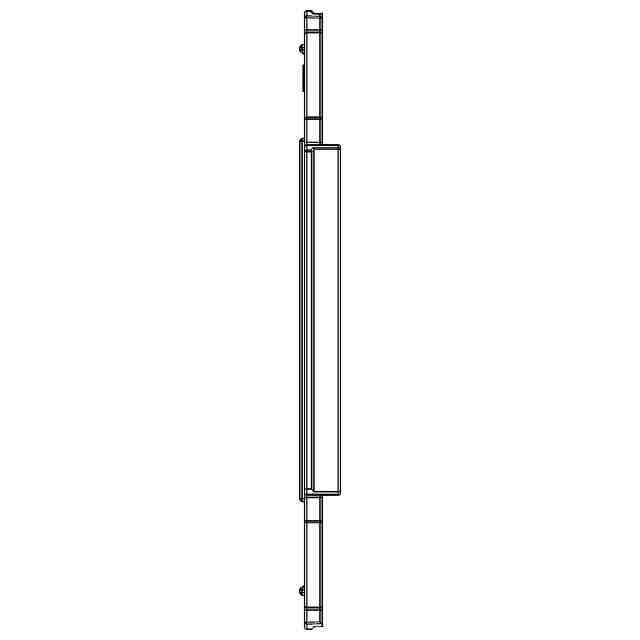

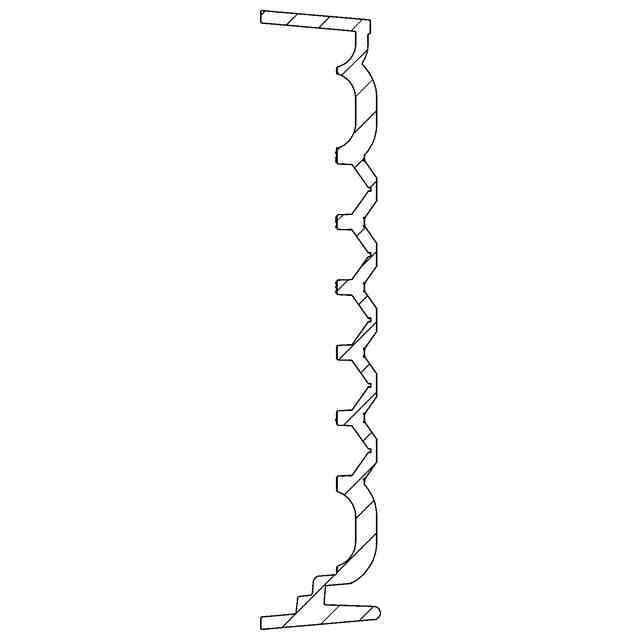

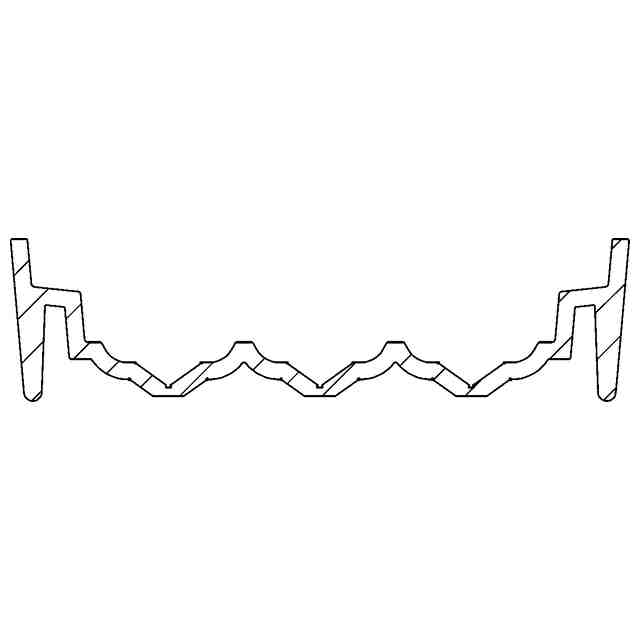

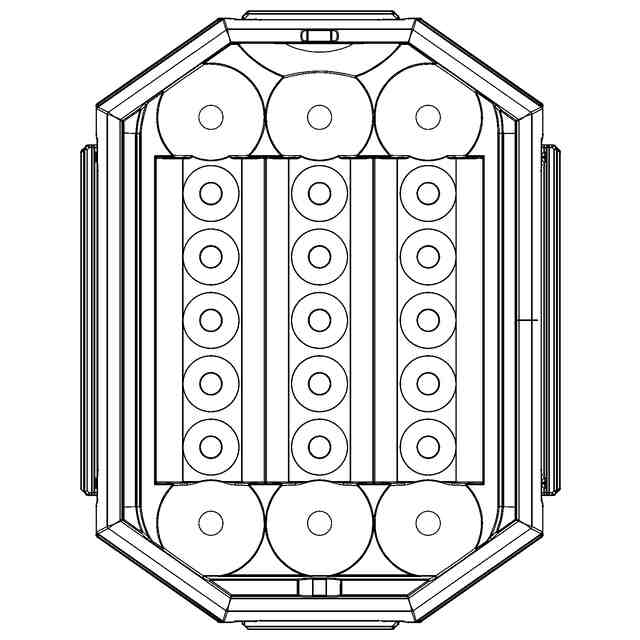

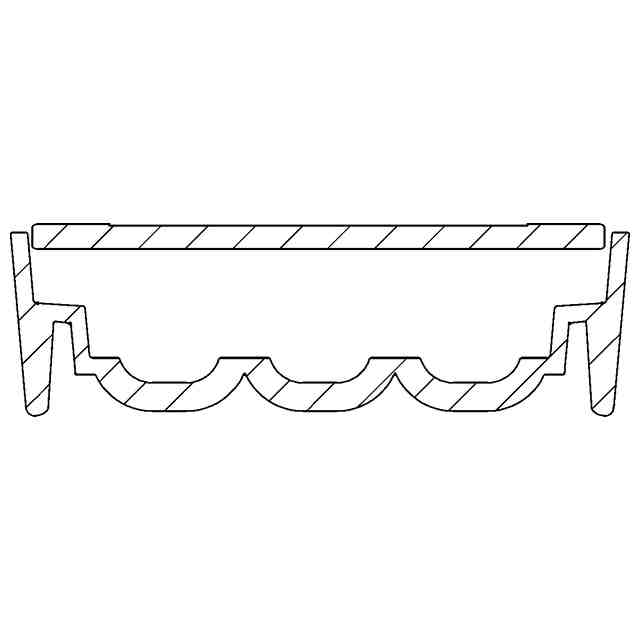

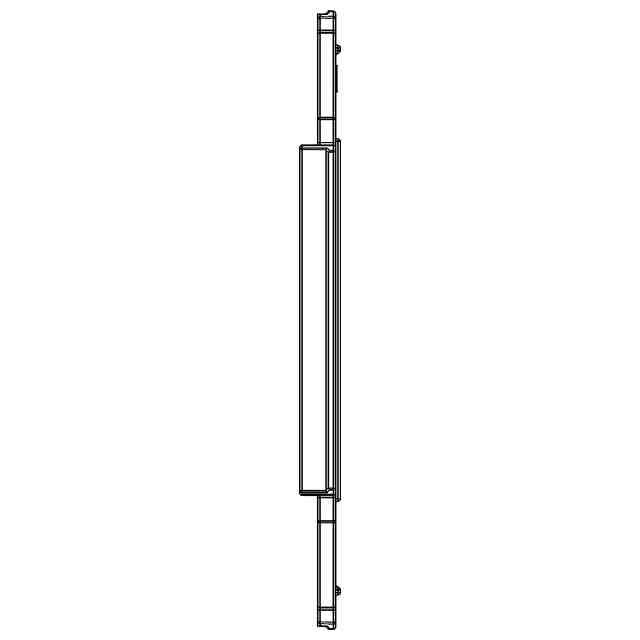

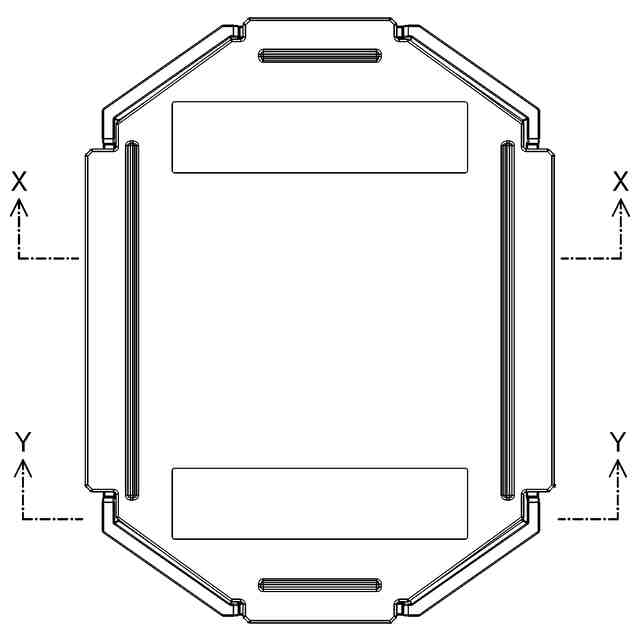

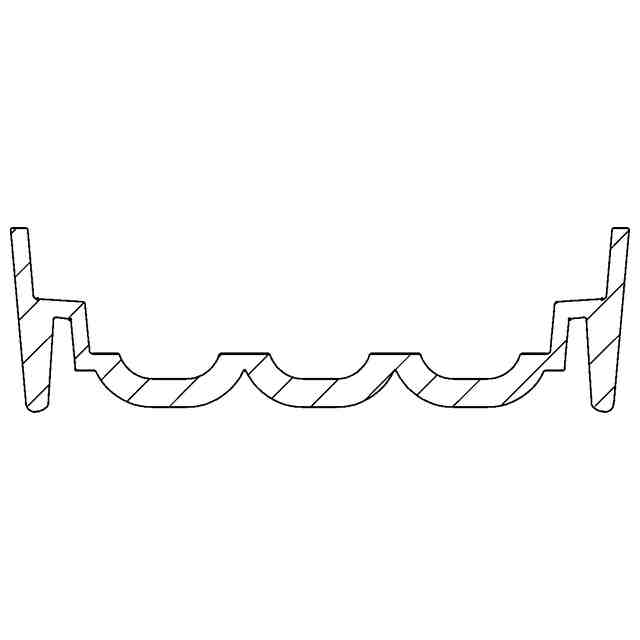

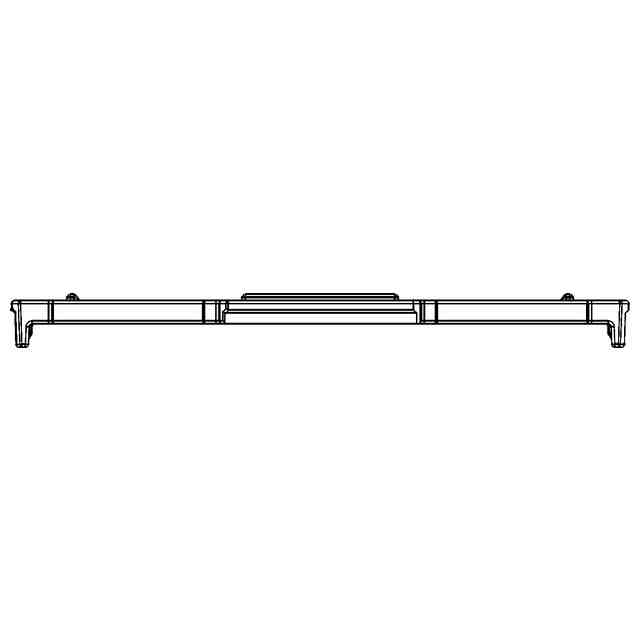

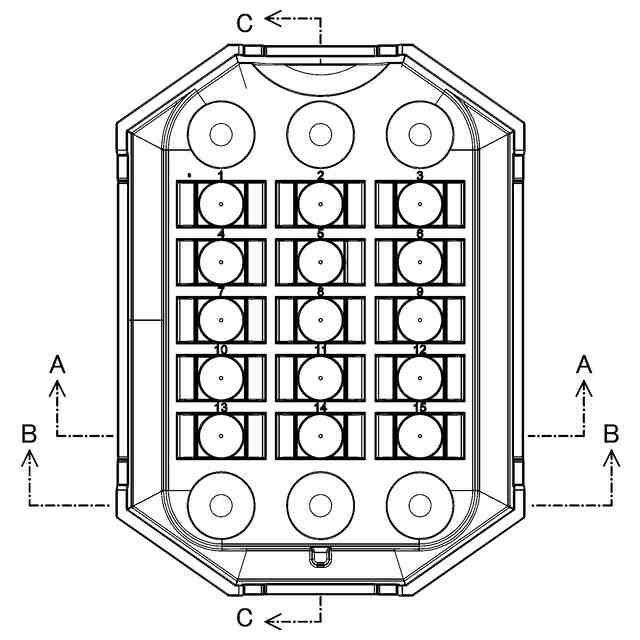

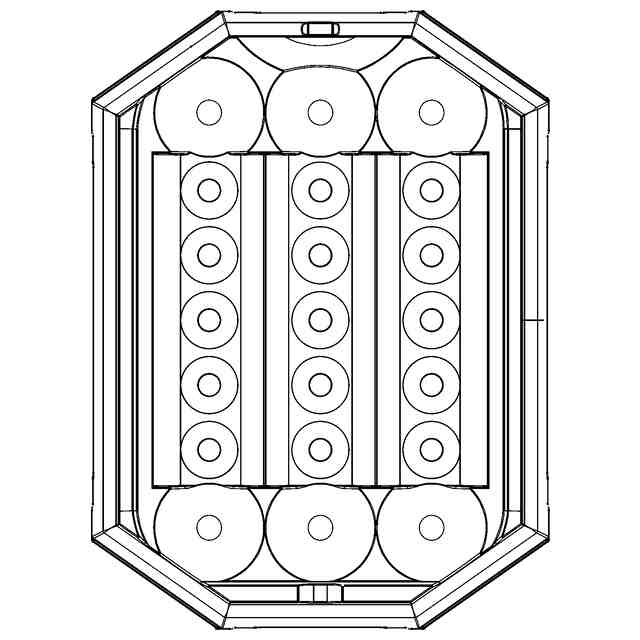

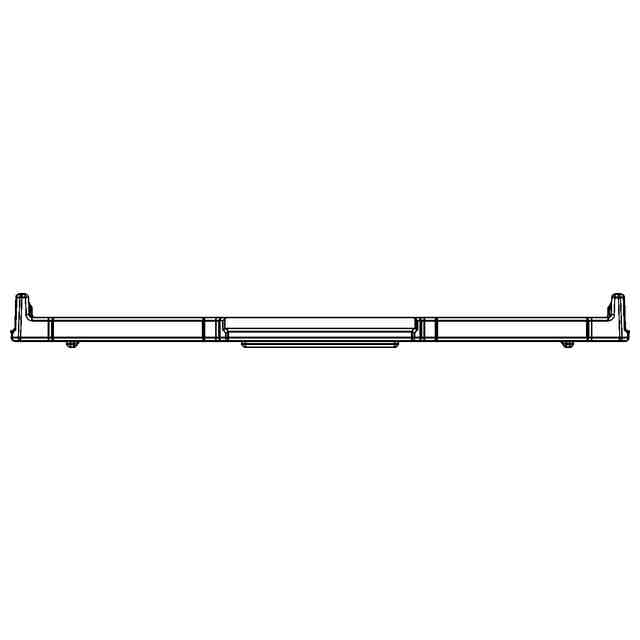

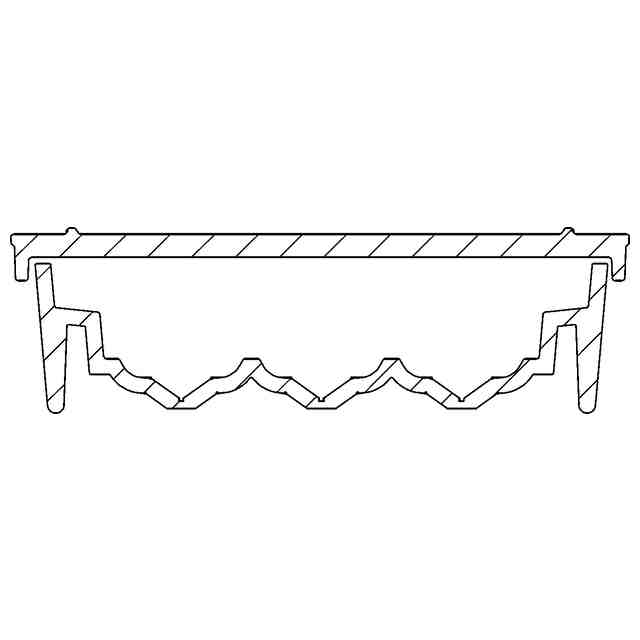

意匠に係る物品の説明本願に係る物品(以下、「本物品」という。)は、細胞や胚の培養に用いられる略八角形形状のディッシュである。本物品は、本体と蓋体とからなる。本物品は、全体に八角形形状を有し、「平面図」の図示上下方向の長さは、この方向に直交する図示左右方向の長さより大きい。本物品の本体は、「本体平面図」、「本体A-A線端面図」および「本体C-C線端面図」に示すように、中央部に、それぞれが独立したマイクロウエルを15個備える。マイクロウエルは、3列×5行に配列されている。3列×5行のマイクロウエルの存在領域の図示上下方向両側には、「本体平面図」、「本体B-B線端面図」および「本体C-C線端面図」に示すように、それぞれ3個の液溜まりとしての窪みを図示左右方向に一列に並べて備える。本物品の本体のマイクロウエルは、「本体平面図」、「本体A-A線端面図」および「本体C-C線端面図」に示したように、中心に円錐形の窪みを備え、その図示左右方向両側に中心の円錐形の窪みに連続する底面が平らな凹部を備える。また、本物品の本体の液溜まりは、「本体平面図」、「本体B-B線端面図」および「本体C-C線端面図」に示したように、底部が平らな円形の窪みとして形成されている。本物品の蓋は、本物品の六面図に示すように、図示上下方向および左右方向の幅は、本体の対応する方向の幅より広く、蓋を本体に被せると、「蓋平面図」の図示上下方向および左右方向の端部において、蓋の上下方向および左右方向の端部は本体の側面上端部に載置される。蓋は、「蓋底面図」、「X-X線端面図」および「蓋を底面図側から見た参考斜視図」に示すように、「蓋平面図」の図示左右方向両側の端辺に、本体側に向かって突出する突起を備える。左右両側の突起間の内寸は、同方向の本体側部の外寸より僅かに大きい。本物品の「平面図」および「Y-Y線端面図」に示すように、蓋の図示右下、左下、右上、左上の各斜辺は、本体の対応する側部の各斜辺より内側に位置する。このため、本体に被された蓋は、八角形形状のいずれの辺の方向の移動も制限される。

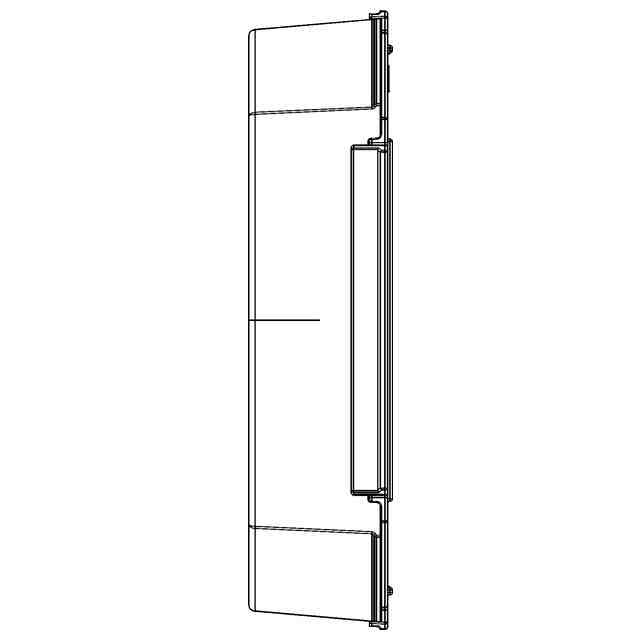

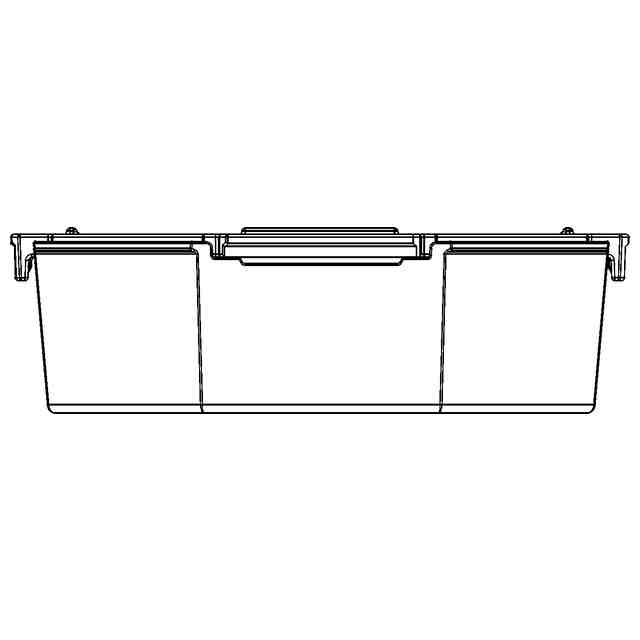

意匠の説明本物品は、全体が透明である。意匠を表わす図面である「正面図」、「背面図」、「右側面図」、「左側面図」、「平面図」並びに「底面図」では、煩雑な描線によって意匠の理解が妨げられることがないよう、透過して視認される線の図示を省略した。

関連意匠
