発行日2025-10-10
公報種別意匠公報(S)
登録番号1810490
登録日2025-10-02
意匠に係る物品手摺り
意匠分類L3-5300(組立て家屋、屋外装備品等)
出願番号2025010839
出願日2025-06-02
意匠権者DIPPERホクメイ株式会社
代理人個人

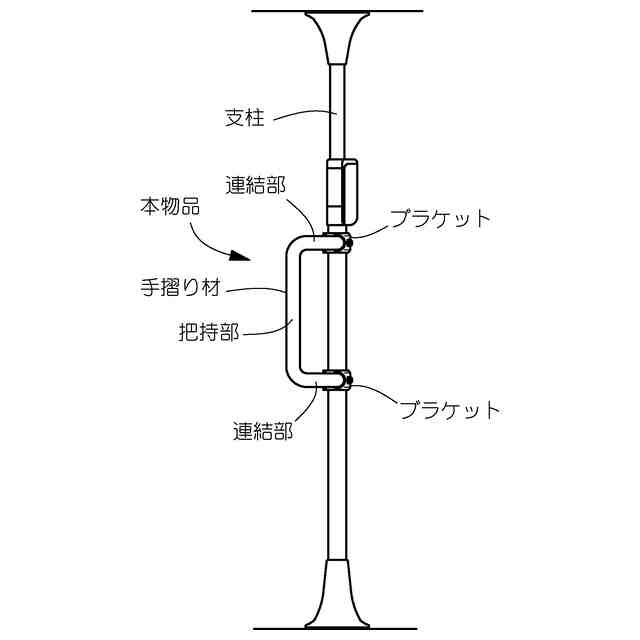

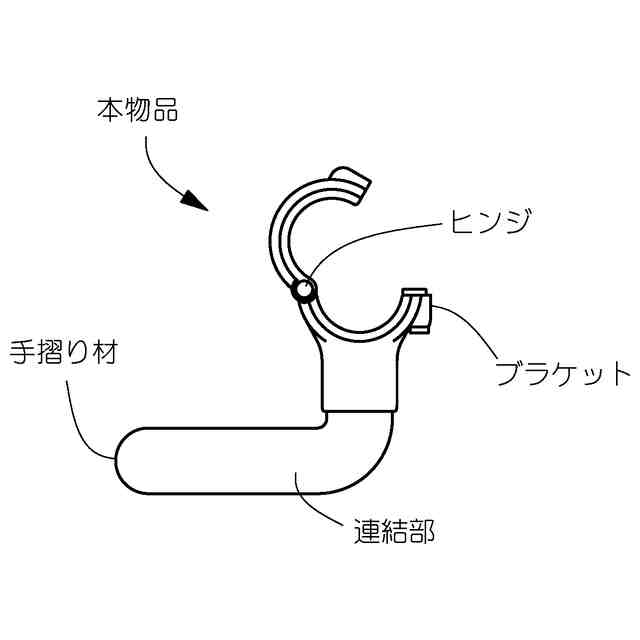

意匠に係る物品の説明本物品は、一対のブラケットと、端部が各ブラケットに連結される手摺り材とからなる手摺りであり、例えば床面と天井面との間に突っ張り状に設置される支柱にブラケットを固定して使用されるものである。ブラケットは、支柱を抱持するように固定される閉じ姿勢と、参考平面図に示す、支柱に取り付ける際の開き姿勢との間で、ヒンジまわりに姿勢変更可能である。手摺り材は、掴み持つための把持部と、把持部の各端部に連続してブラケットに連結される連結部とを備えている。連結部は、平面視でL字状に形成されており、把持部は支柱の正面から左方にオフセットされた状態で配置される。また、支柱に対して手摺りを上下反転させた状態で固定すれば、把持部は支柱の正面から右方にオフセットされた状態で配置される。

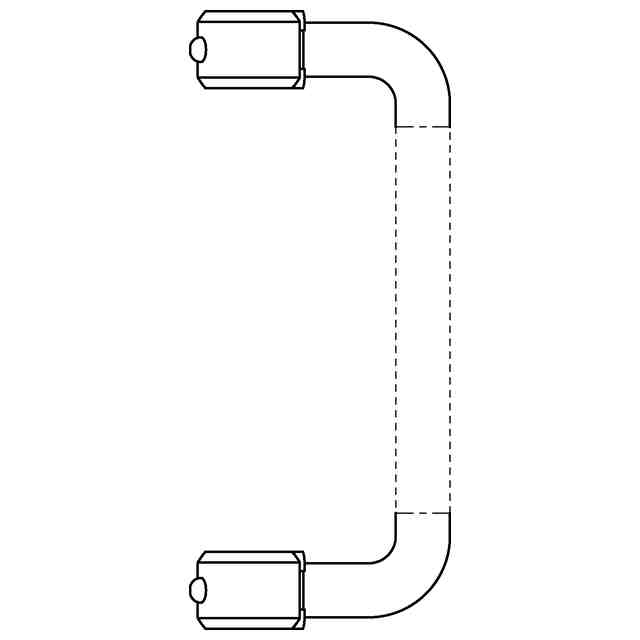

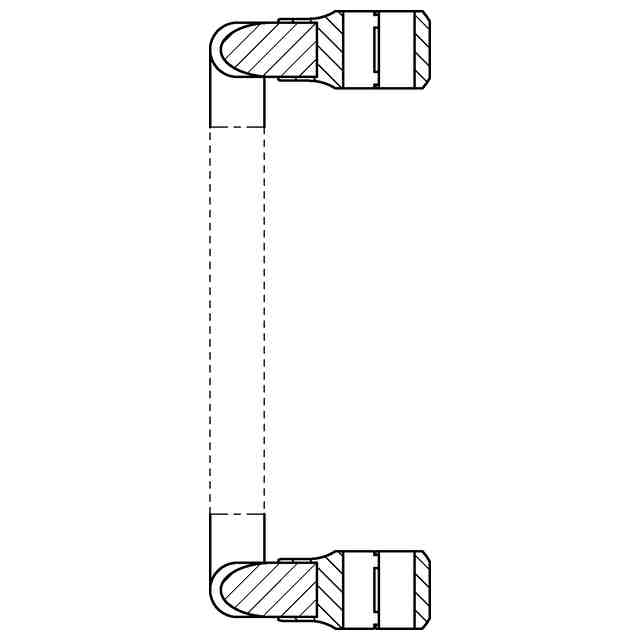

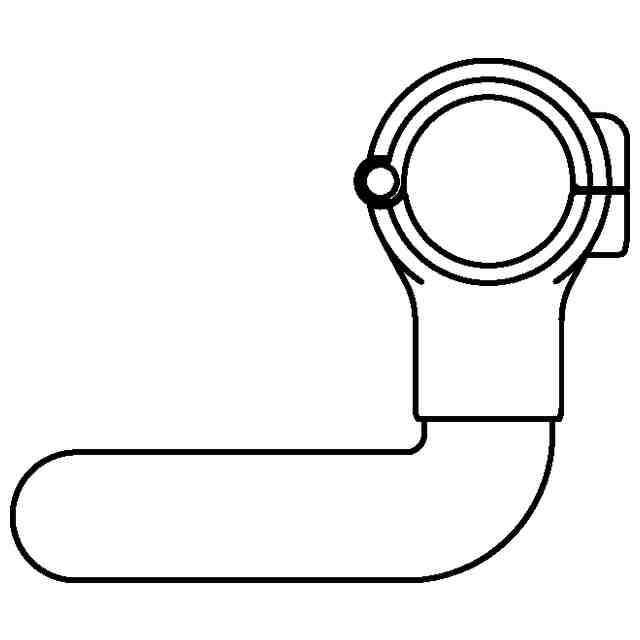

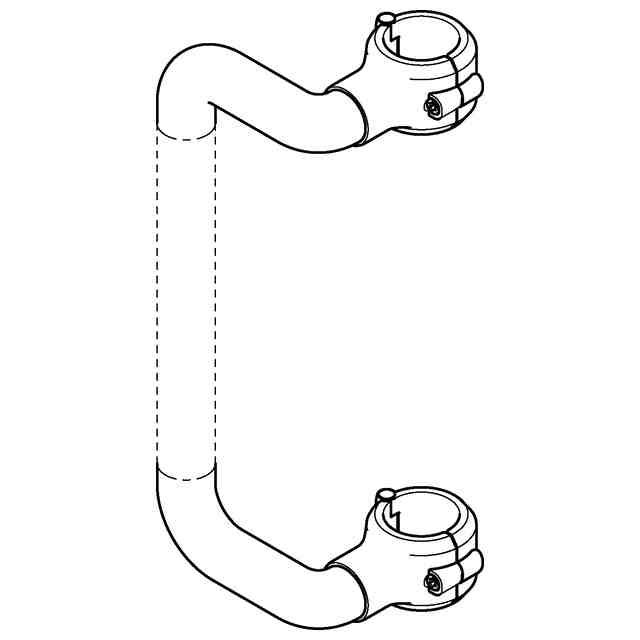

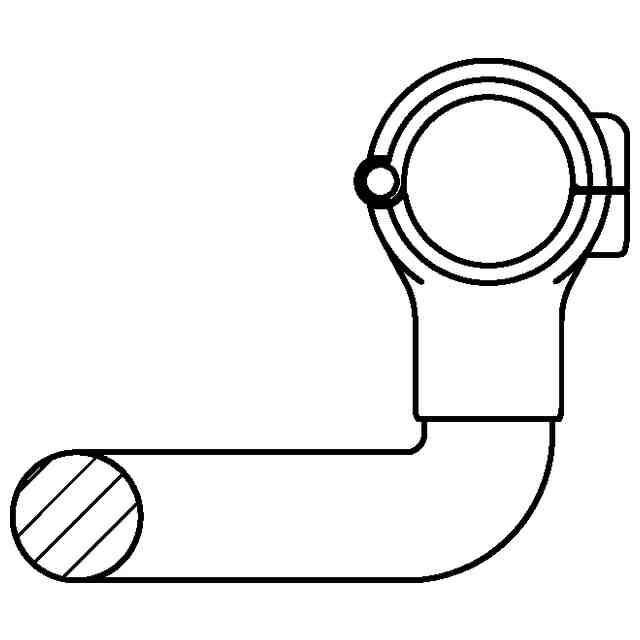

意匠の説明参考図を除く図面において、実線で示された部分が部分意匠として意匠登録を受けようとする部分である。一点鎖線は、部分意匠として意匠登録を受けようとする部分とその他の部分との境界を示す線である。底面図は、平面図と対称にあらわれるため省略する。

関連意匠
