発行日2025-10-08
公報種別意匠公報(S)
登録番号1810246
登録日2025-09-30
意匠に係る物品ドアガードストッパー
意匠分類M3-227(ねじ、くぎ、開閉金物、係止具等)
出願番号2024024643
出願日2024-11-28
意匠権者個人
代理人弁理士法人みなとみらい特許事務所

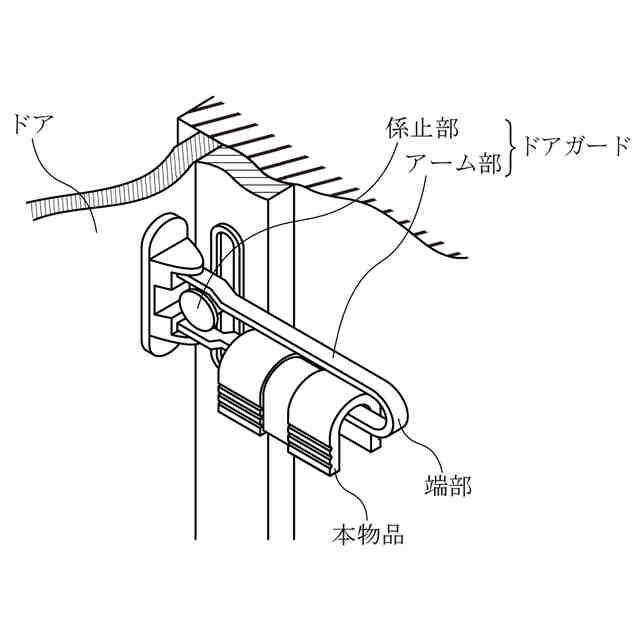

意匠に係る物品の説明本物品は、使用状態を示す参考図に示すように、ドアガードに取り付けて使用する器具、所謂ストッパーである。一般的なドアガードは、アーム部と係止部を具備し、アーム部および係止部のうちのいずれか一方がドアに固定され、他方が壁に固定されている。ドアガードは、アーム部を係止部に係合させた状態で、ドアを開放しようとすると、アーム部が摺動して、アーム部の端部が係止部に接触することでドアの開放角度を制限する。使用者は、使用状態を示す参考図に示すように、ドアガードのアーム部を係止部に係合させた状態で、本物品をアーム部の端部と係止部との間に位置するように取り付けることができる。この状態からドアを開放しようとすると、本物品がアーム部の端部と係止部との間に挟まれるため、アーム部の摺動が阻害される。そのため、本物品をドアガードに取り付けるだけで、ドアと壁との隙間からドアの内側に人の手が入らないようにドアの開放角度をより小さく制限することができる。

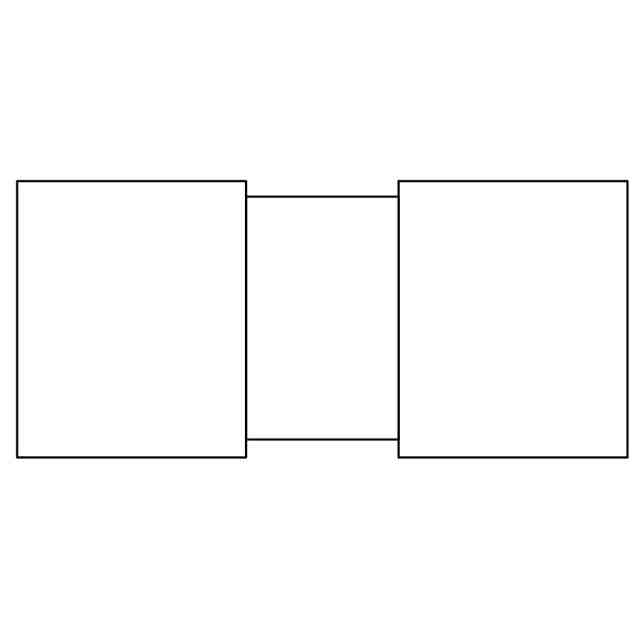

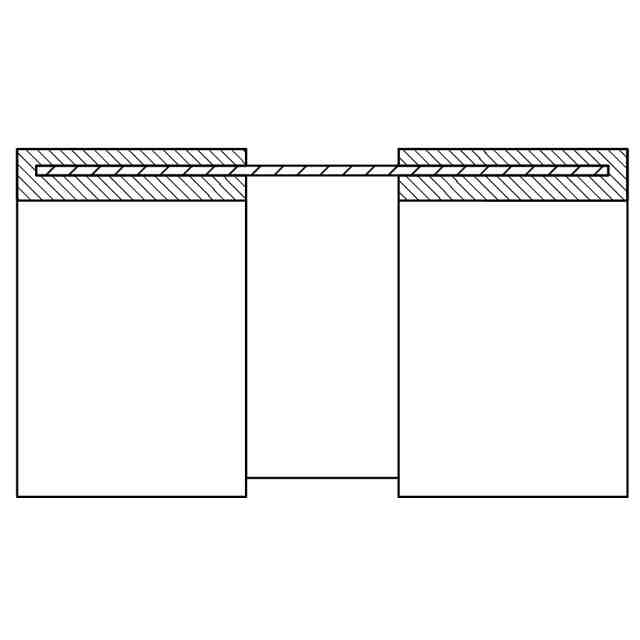

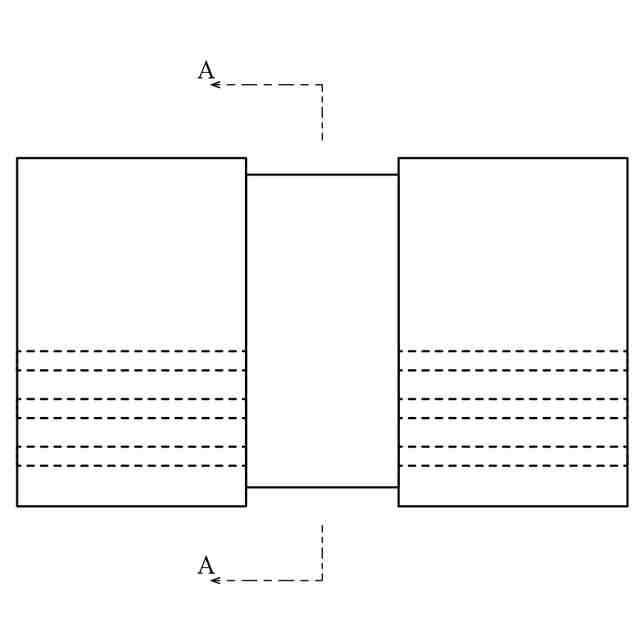

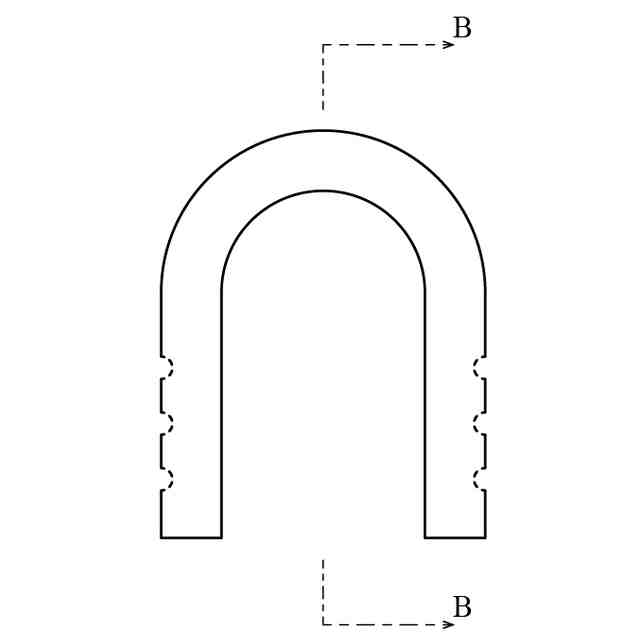

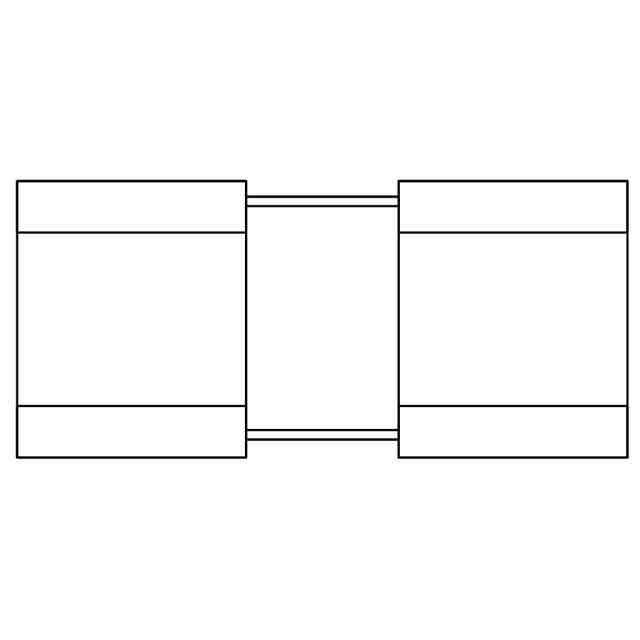

意匠の説明実線で表した部分が、部分意匠として意匠登録を受けようとする部分である。また、背面図は正面図と対称に表れ、左側面図は右側面図と対称に表れるため、それぞれ省略する。更に、各断面図における斜線部は、断面形状を示すものである。

関連意匠
