発行日2025-10-07
公報種別意匠公報(S)
登録番号1810078
登録日2025-09-29
意匠に係る物品細胞培養容器
意匠分類K6-71(化学機械器具)
出願番号2025002457
出願日2025-02-07
意匠権者住友理工株式会社,インテグリカルチャー株式会社
代理人個人,個人
意匠に係る物品の説明本物品は、細胞を培養するための細胞培養容器である。本物品は、シリコーンゴムからなり、透光性を有する容器本体と、容器本体へ外装されるホルダと、ホルダへ着脱可能に取り付けられるキャップとから成る。容器本体は、上端にフランジが設けられたシャーレ状となっている。ホルダは、容器本体の平面側を覆う上側ホルダと、容器本体の底面側を覆う下側ホルダとが四本の柱によって連結されて構成される。上側ホルダは、中央にキャップが着脱可能なネジ山を有する開口部が設けられ、上下に分割されて容器本体のフランジを挟むようにして容器本体を支持している。下側ホルダには、容器本体の底面を覆うように、網目状の孔を有する円形板が設けられている。キャップが外された状態において、上側ホルダ中央の開口部から培養液等を容器本体へと注入することができる。そして、キャップが上側ホルダに締結されることで、容器本体は、ホルダ及びキャップによって閉塞される。

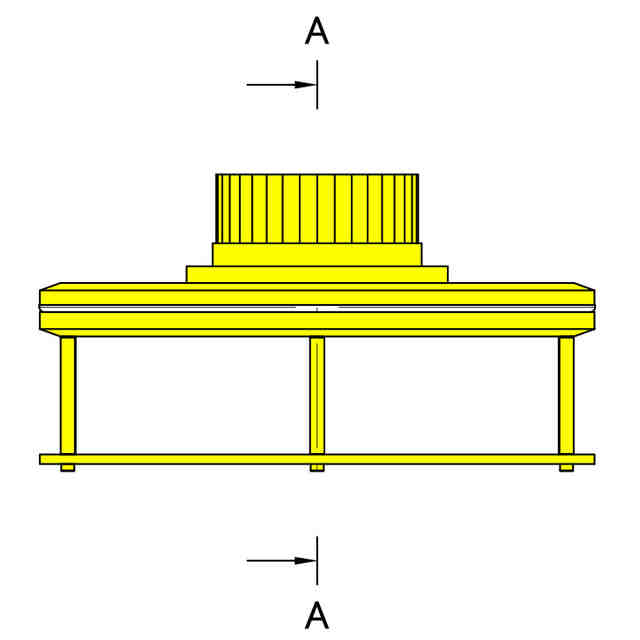

意匠の説明黄色で着色された部分以外の部分が、意匠登録を受けようとする部分である。また、図面内に表された非連続線は、立体表面の形状を特定するためのものである。また、背面図、右側面図、及び左側面図は正面図と同一に表れるため省略する。

関連意匠
