発行日2025-01-09
公報種別意匠公報(S)
登録番号1788644
登録日2024-12-25
意匠に係る物品細胞培養容器
意匠分類K6-71(化学機械器具)
出願番号2024016721
出願日2024-08-09
意匠権者住友理工株式会社,インテグリカルチャー株式会社
代理人個人,個人

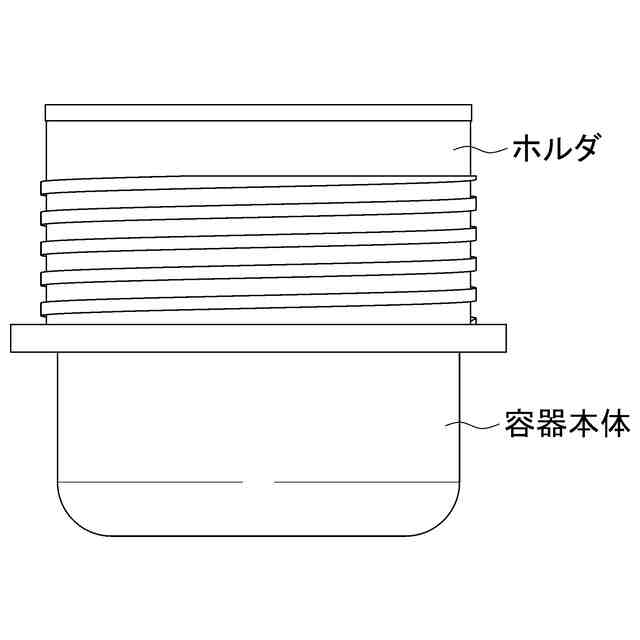

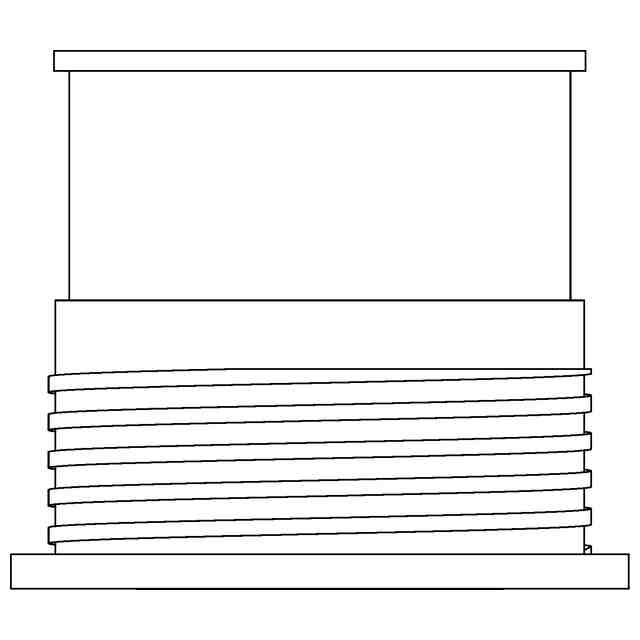

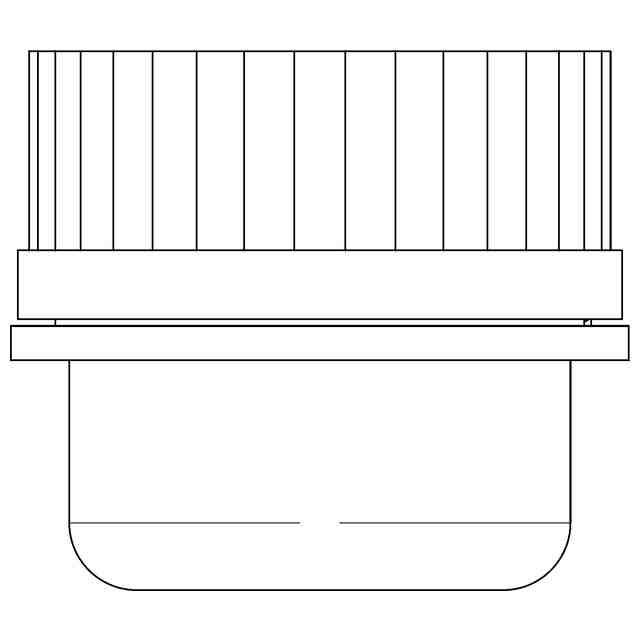

意匠に係る物品の説明本物品は、細胞を培養するための細胞培養容器である。本物品は、各部の名称を示す参考正面図1に示すように上端を開口させた容器本体と、ホルダとからなる。容器本体は、シリコーンゴムからなり、透光性を有する。容器本体の内面は、A-A線断面図に示すように、上端開口から底部に向かうに従って内径が徐々に小さくなるテーパ状となっている。ホルダは、外周にネジ部を有する筒状であって、容器本体に外装されて容器本体の持ち運びを容易とする。使用状態を示す参考正面図2に示すように、ホルダに蓋を被せて螺合させると、容器本体を閉塞することができる。使用状態を示す参考正面図3に示すように、ホルダの下端が容器本体の底面と一致する下側位置にホルダを移動させることによって、容器本体を安定して自立させることができる。
意匠の説明図面内に表された非連続線は、立体表面の形状を特定するためのものである。また、容器本体は、透光性を有する。

関連意匠
