発行日2025-09-03
公報種別意匠公報(S)
登録番号1807729
登録日2025-08-26
意匠に係る物品コイル部品
意匠分類H1-4300(基本的電気素子)
出願番号2025003111
出願日2020-10-28
意匠権者東京パーツ工業株式会社
代理人

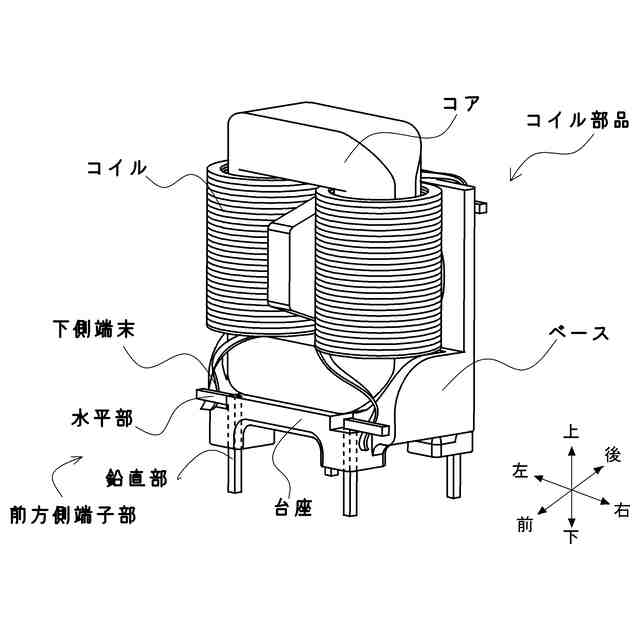

意匠に係る物品の説明本願意匠に係る物品は、例えば、外部接続用の端子部を有するコイル部品である。本物品は、主に、コイルと、コアと、ベースと、コイルと電気的に接続される端子部と、を具備する。また、端子部は、コイルの下側端末と接続されて前方側に配置される前方側端子部と、コイルの上側端末と接続されて後方側に配置される後方側端子部と、を有する。後方側端子部はベースに設けられた背面版を挿通する。更に、前方側端子部と後方側端子部とは長さが異なる。端子部は、鉛直部と水平部とを有し、水平部とベースとの間にコイルの端末を挿通する。

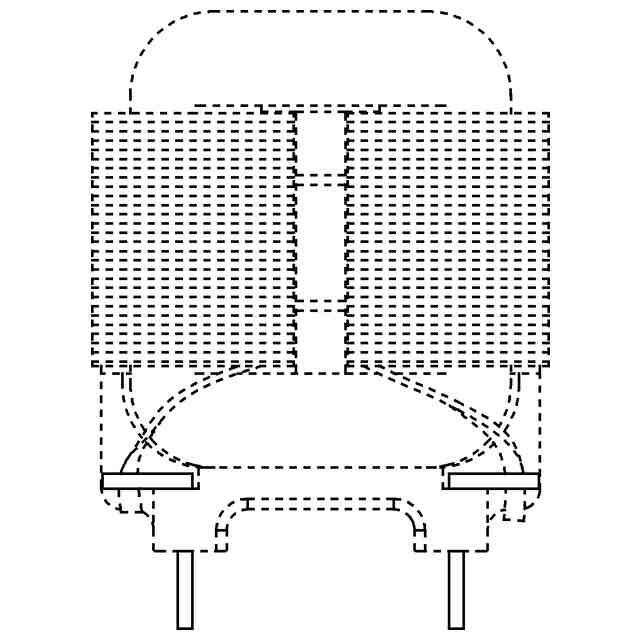

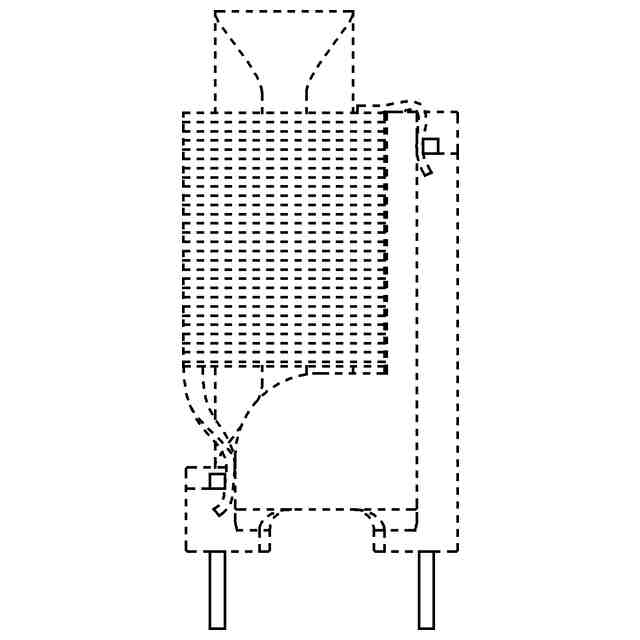

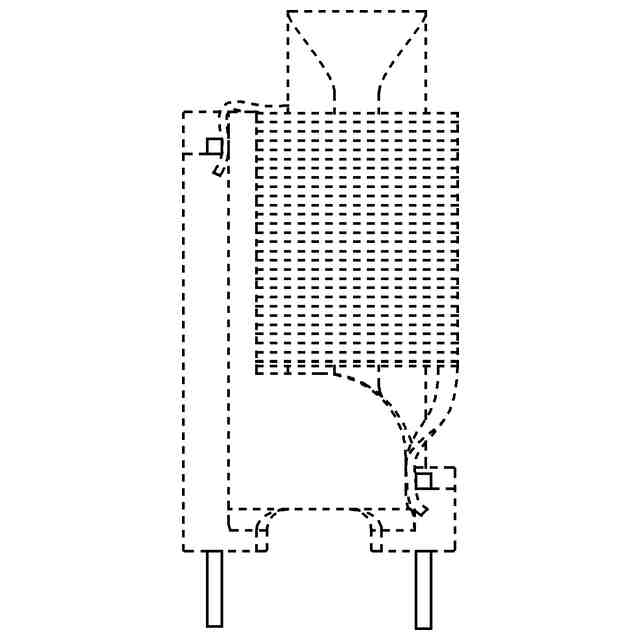

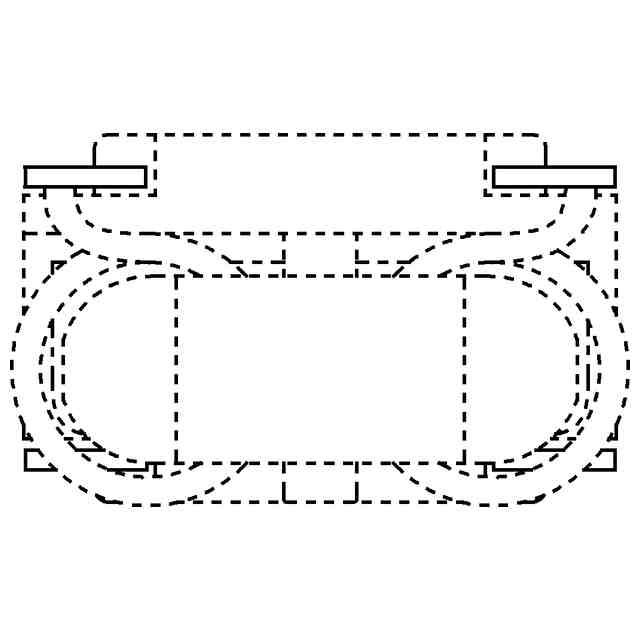

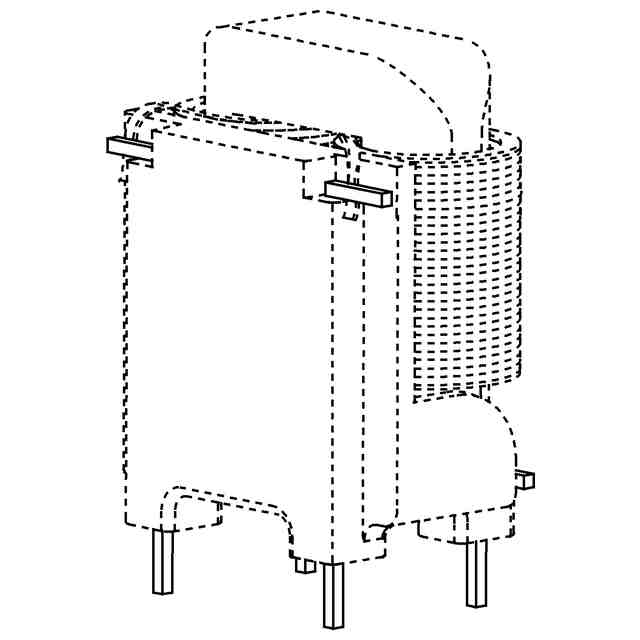

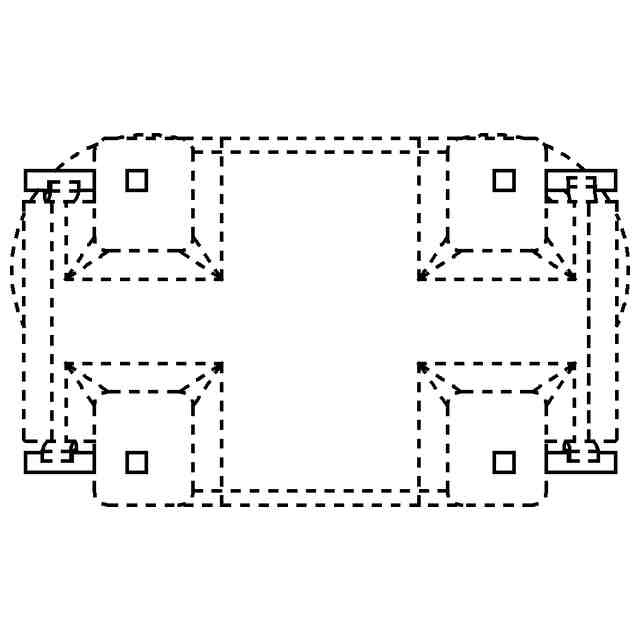

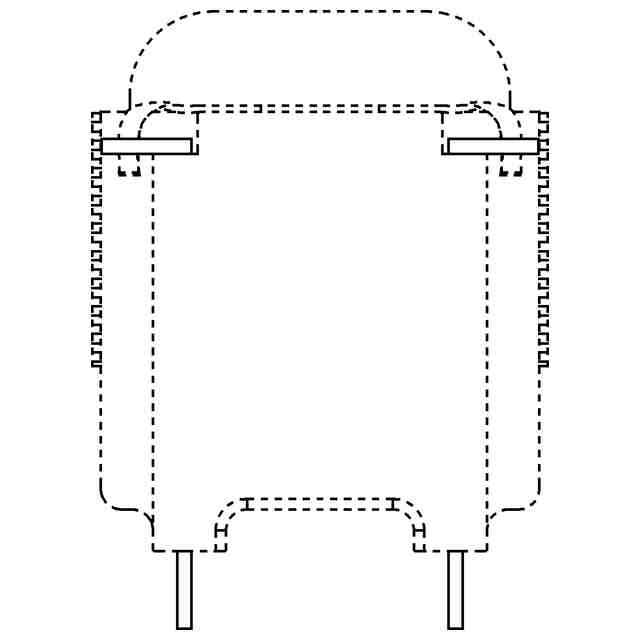

意匠の説明実線で表した部分が、部分意匠として意匠登録を受けようとする部分である。
この意匠をJ-PlatPat（特許庁公式サイト）で参照する
