発行日2025-07-29
公報種別意匠公報(S)
登録番号1804666
登録日2025-07-18
意匠に係る物品イオン交換樹脂再生処理室の内装
意匠分類L3-70(組立て家屋、屋外装備品等)
出願番号2024019219
出願日2024-09-19
意匠権者オルガノ株式会社,ORGANO CORPORATION
代理人個人,個人,個人

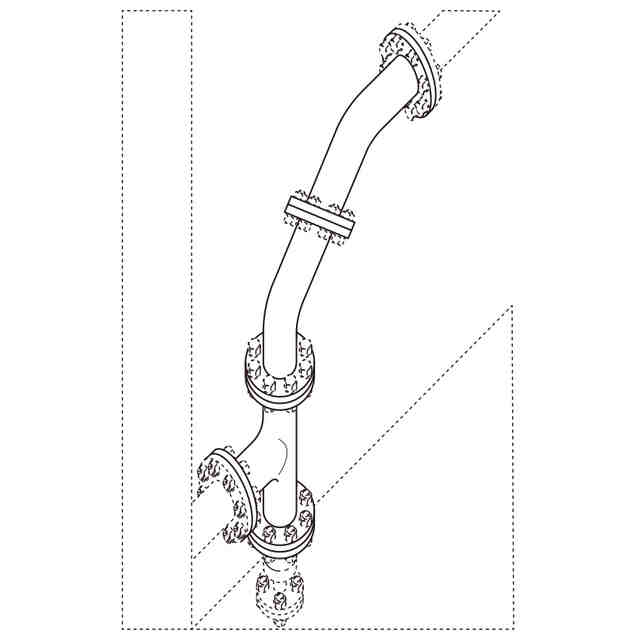

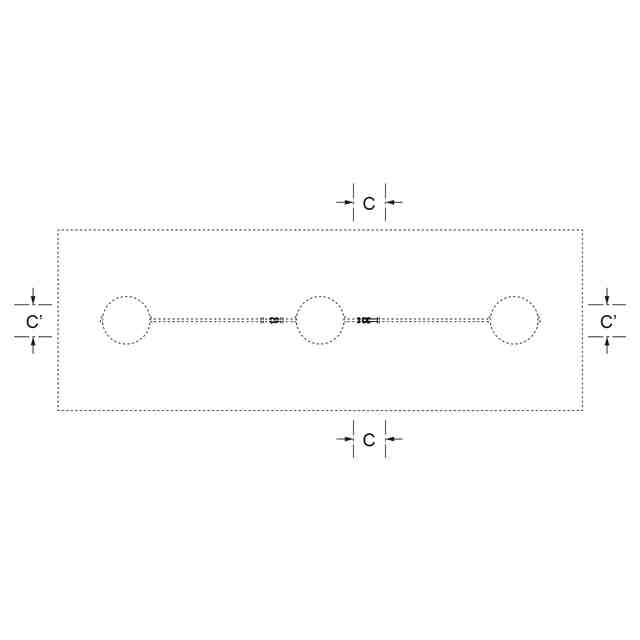

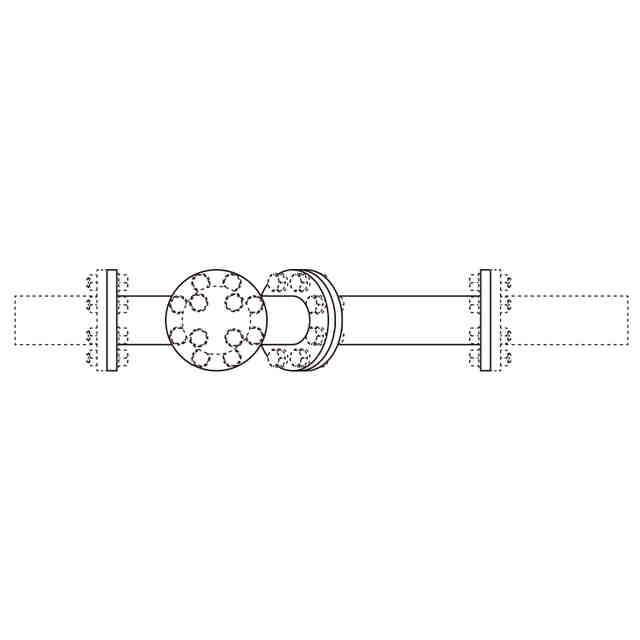

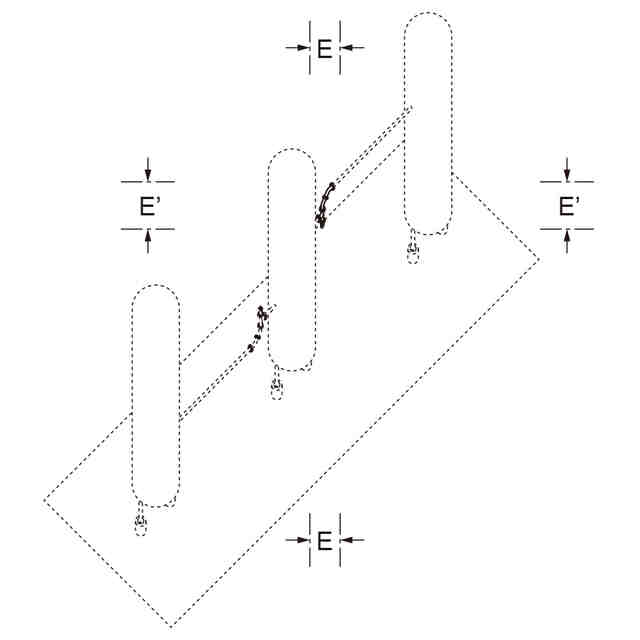

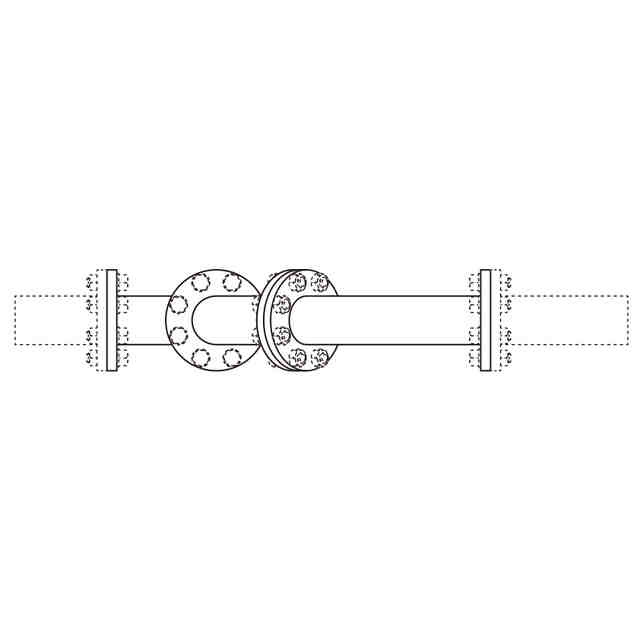

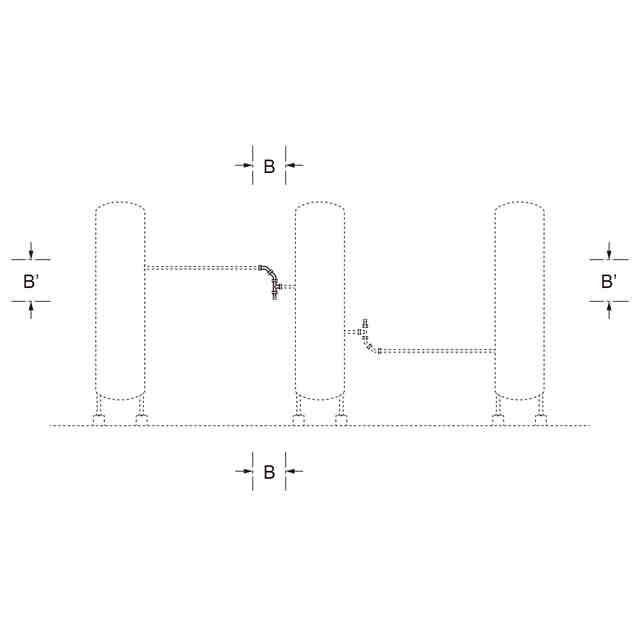

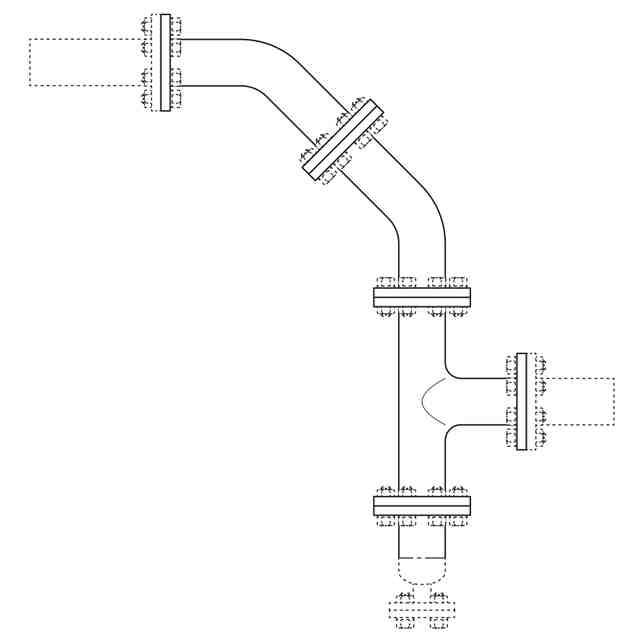

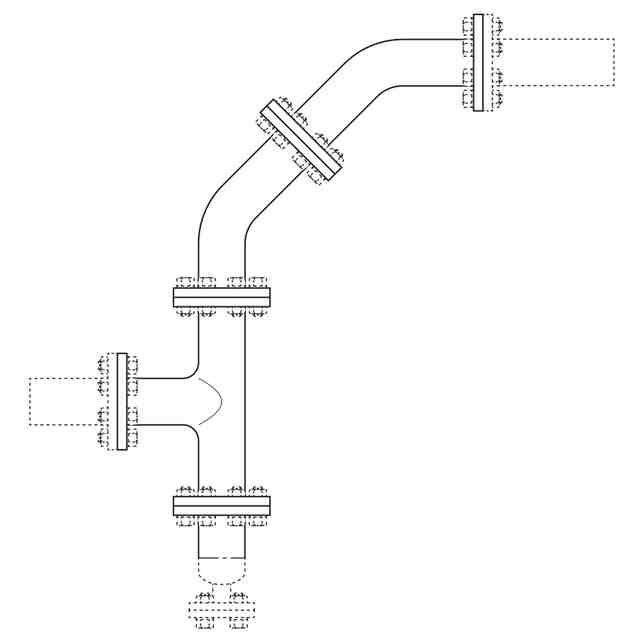

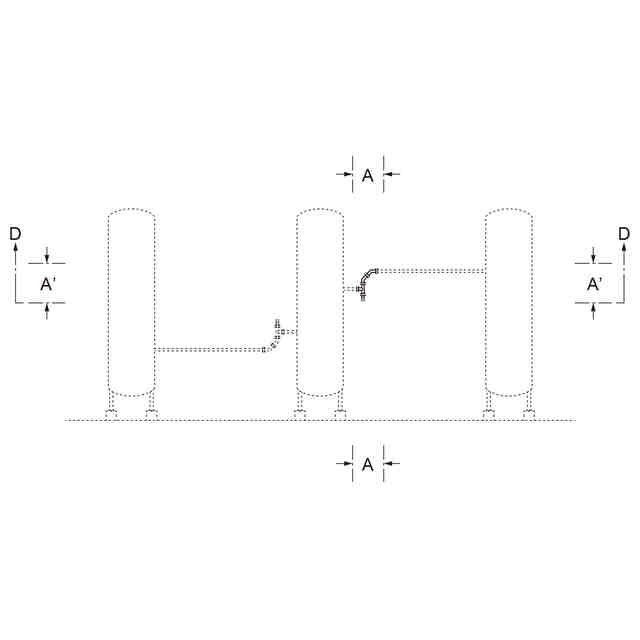

意匠に係る物品の説明本内装は、イオン交換樹脂の再生を行う工場の再生処理室の内装である。再生処理室には、再生用イオン交換樹脂を入れる分離タンク部、陰イオン交換樹脂を入れるアニオンタンク部、及び、陽イオン交換樹脂を入れるカチオンタンク部が配置されている。分離タンク部の再生用イオン交換樹脂は、比重の違いにより、陰イオン交換樹脂は上側に、陽イオン交換樹脂は下側に分離する。この分離は完全ではなく、陰イオン交換樹脂及び陽イオン交換樹脂はお互いに混入物として僅かに混ざり合う。そこで、移送管部に捕捉部を設け、比重の違いを利用し、移送の際に混入物を取り除く。従来の移送管部は、陰イオン交換樹脂、及び、陽イオン交換樹脂を円滑に移送するために、直線状が好ましいとされていた。しかし、本内装の移送管部は、混入物を除去するために敢えてT字状とし、捕捉部を設けている。

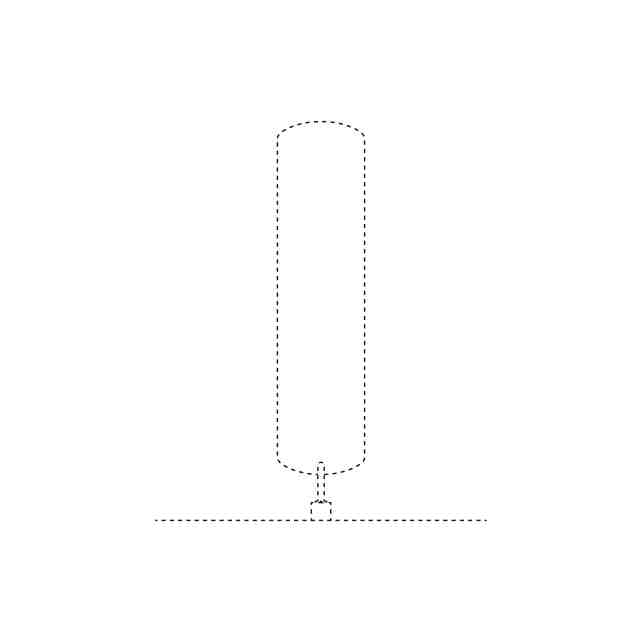

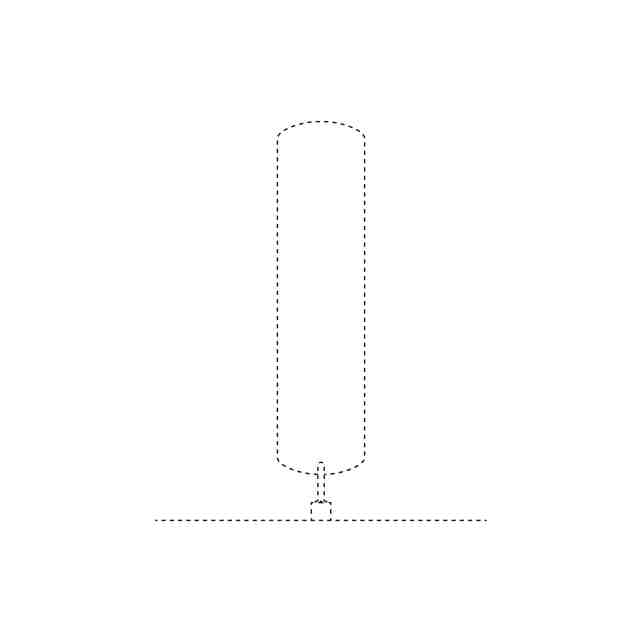

意匠の説明実線で表した部分が部分意匠として意匠登録を受けようとする部分である。一点鎖線は、部分意匠として意匠登録を受けようとする部分とその他の部分との境界を示す線であり、模様として意匠を構成しない。
