発行日2025-07-11
公報種別意匠公報(S)
登録番号1803446
登録日2025-07-03
意匠に係る物品注射器ホルダ
意匠分類J7-42(医療機械器具)
出願番号2025000805
出願日2025-01-16
意匠権者有限会社Acty Fоrest
代理人個人

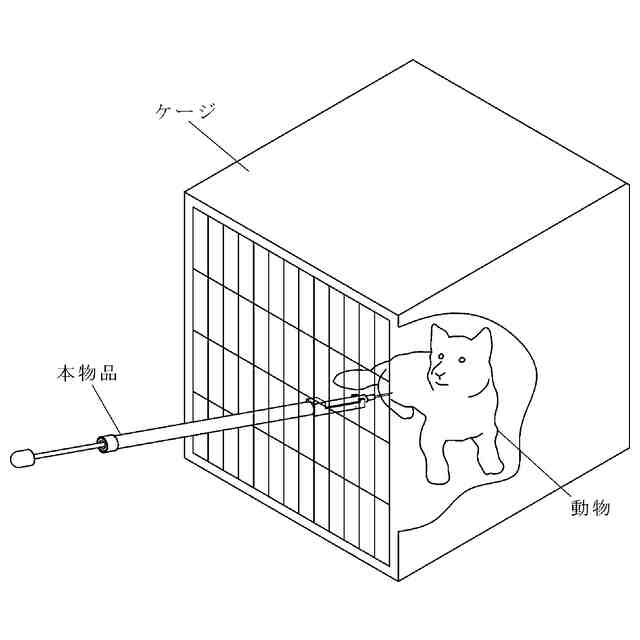

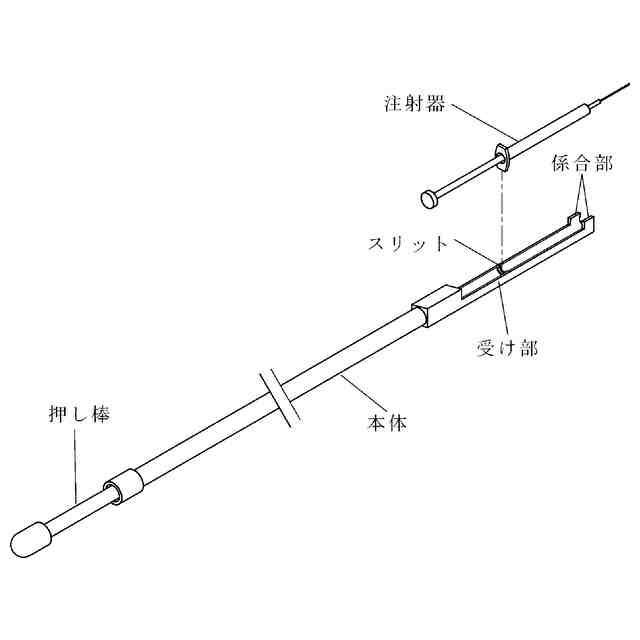

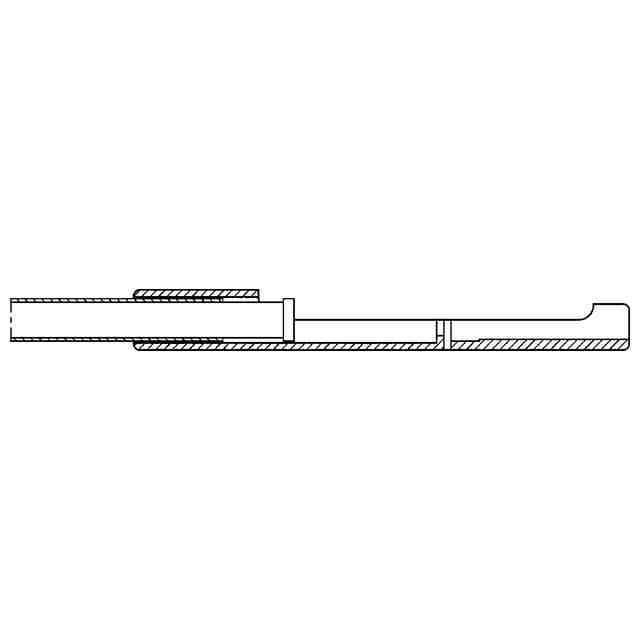

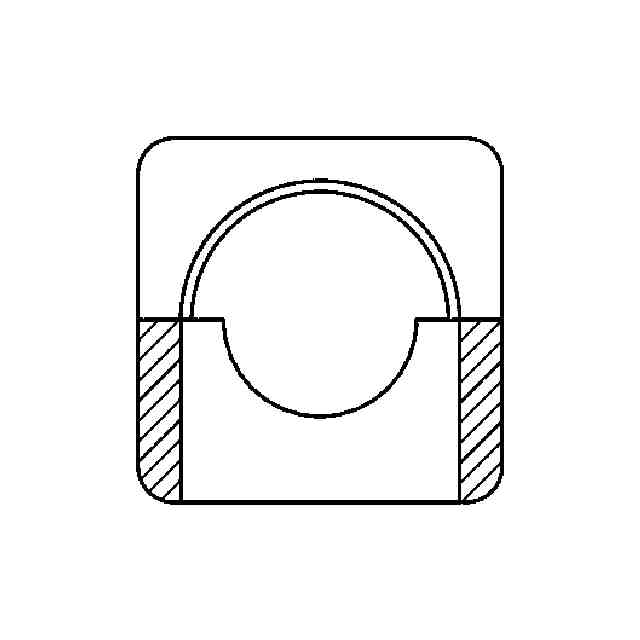

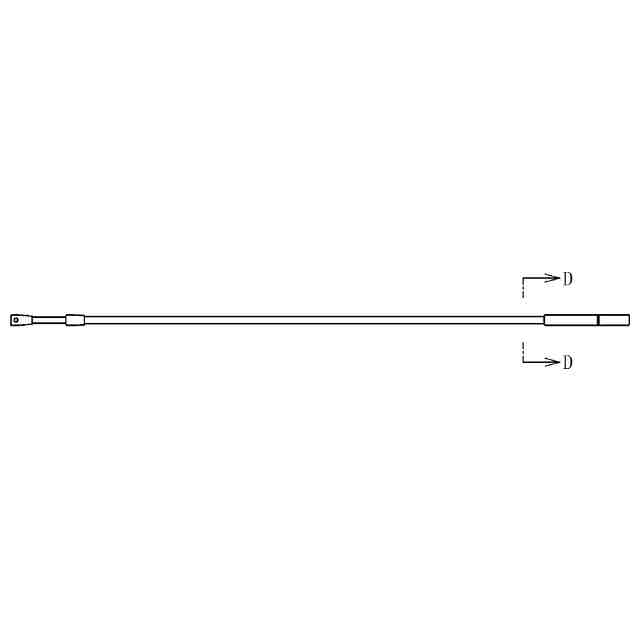

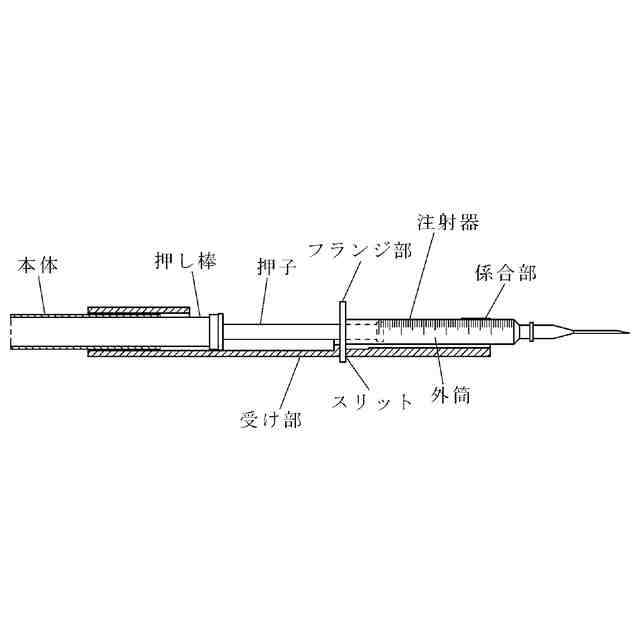

意匠に係る物品の説明本物品は、管状の本体と、本体に前後移動可能に収容されて後端部が本体の後端から突出する押し棒とを備えている。本体の前端部には、半割状の受け部が形成されている。受け部には、中間部にスリットが形成され、先端部の両側に係合部が形成されている。使用状態を示す参考図1に示すように、薬液を充填した注射器を本体の受け部に装着する。ここで、使用状態を示す参考図2に示すように、注射器の押子を本体の受け部に挿入して押子の後端を押し棒の先端と対向させ、フランジ部を受け部のスリットに挿入した後、外筒を係合部に押し込んで固定する。使用状態を示す参考図3に示すように、ケージ内にいる動物に対して注射を施す場合、本物品の本体を一方に手で持ち、前端部をケージに挿入して注射器の針管を動物に突き刺し、もう一方の手で押し棒を押すことで、動物に薬液を注入することができる。

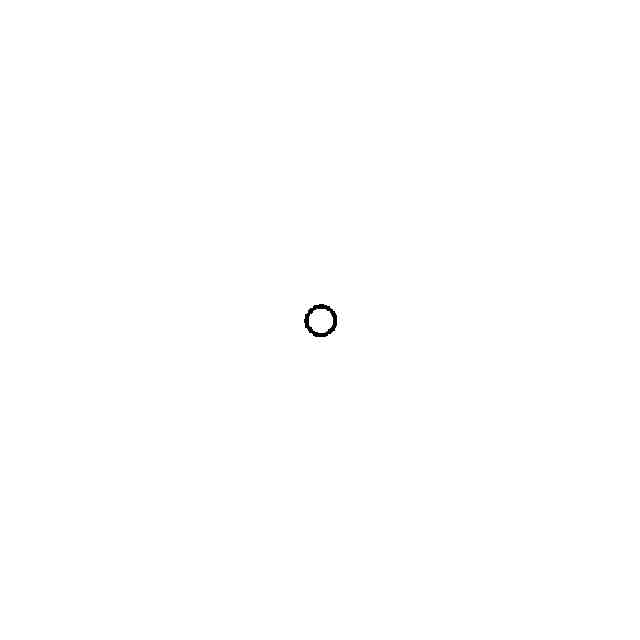

意匠の説明背面図は正面図と対称に表れるため、省略する。

関連意匠
