意匠に係る物品搬送車
意匠分類J7-23(医療機械器具)
出願番号2023020099
出願日2023-09-29
意匠権者オージー技研株式会社
代理人

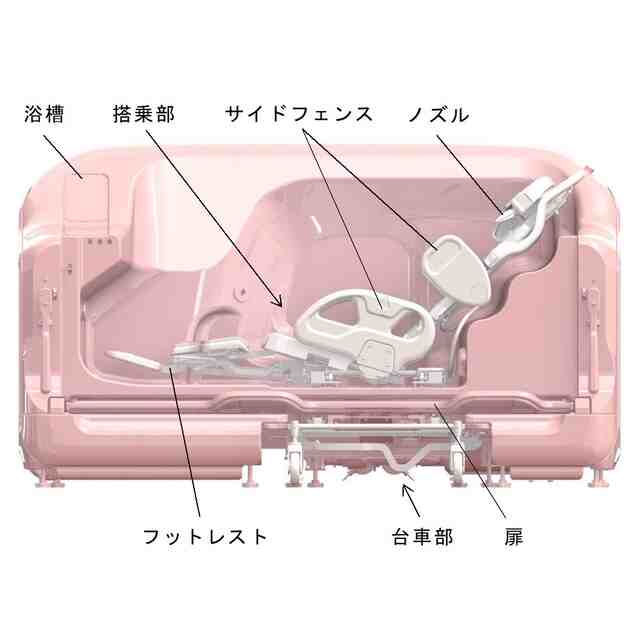

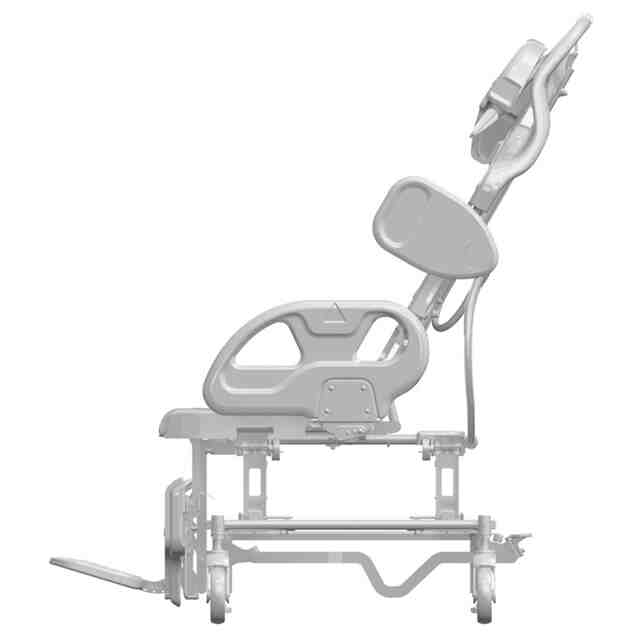

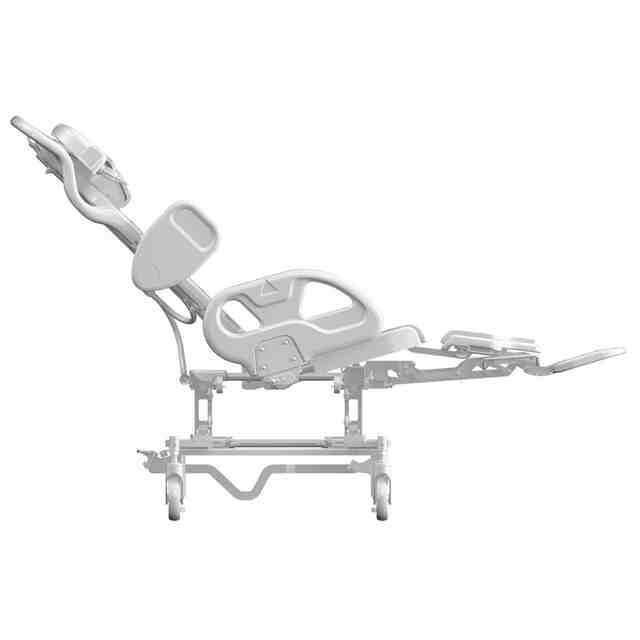

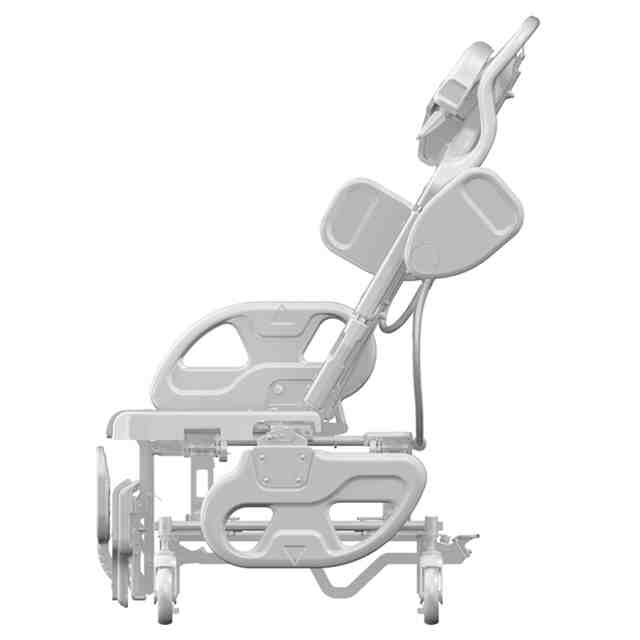

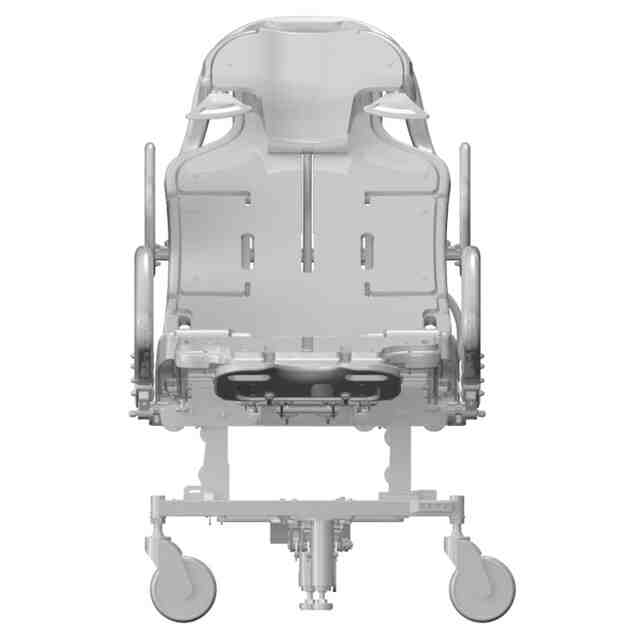

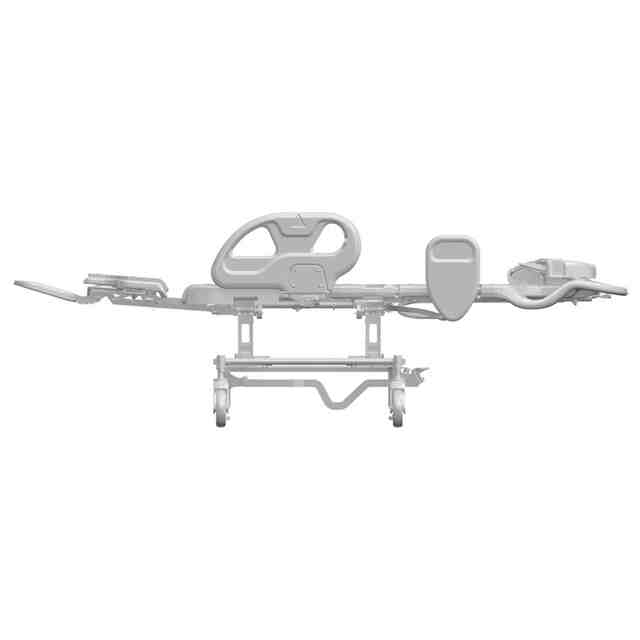

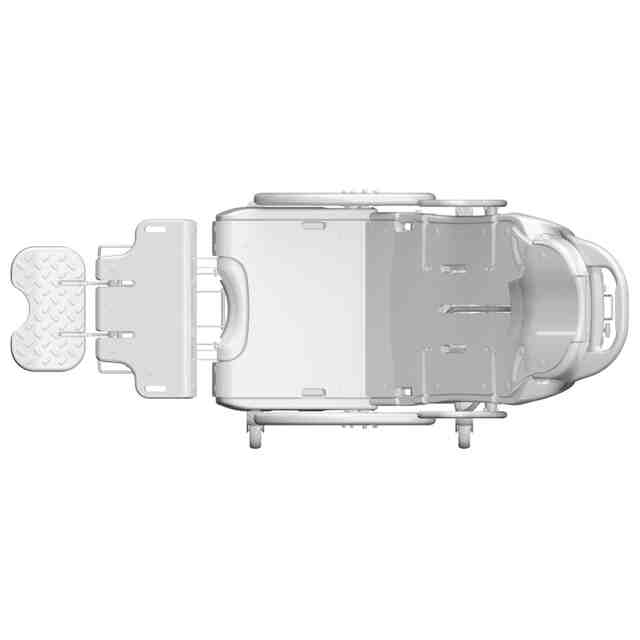

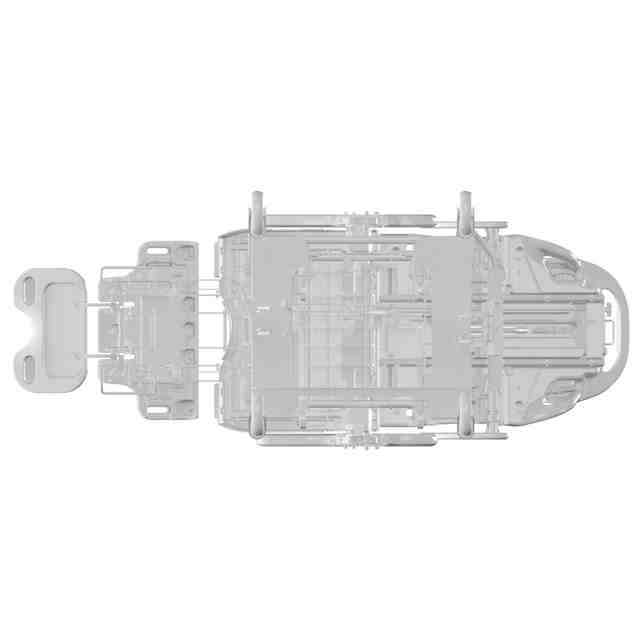

意匠に係る物品の説明本物品は人を乗せて搬送する搬送車であり、参考図に示すように、台車部と、人が乗る搭乗部とから構成され、搭乗部には、ノズル、フットレスト、及び、乗る人の上肢部と腰部それぞれの両側に位置するサイドフェンスが設けられている。移乗時の正面図に示すようにサイドフェンスは搭乗部上の人の真横の位置から外れるよう回転させることができ、移乗時の正面図及び搬送時の正面図に示すようにフットレストの状態を変更することができる。搭乗部は、椅子状態と担架状態とに姿勢変更が可能である。本物品は入浴介助に使用される。例えば、入浴者(不図示)をベッドから搬送車に移乗させ、搬送車で浴槽の近くまで搬送し、搭乗部を椅子状態にした搬送車を、横方向(搭乗部上の入浴者から見て左右方向)に移動させて浴槽に進入させると、参考図に示すように、台車部から分離した搭乗部は浴槽内に挿入され、台車部は浴槽の下方に収納される。その後、浴槽の下方に収納された扉を引き出し上方へ回転させて扉を閉め、浴槽内に給湯することにより入浴者を入浴させる。入浴時には入浴者の肩や胸に向けてノズルから湯を噴射することができる。
意匠の説明全ての図面はコンピュータグラフィックスで作成された図面であり、これらの図面の表面部全面に表された濃淡は、立体表面の形状を表す濃淡である。
