発行日2025-01-31
公報種別意匠公報(S)
登録番号1769174
登録日2024-04-17
意匠に係る物品搬送車
意匠分類J7-23(医療機械器具)
出願番号2023020100
出願日2023-09-29
意匠権者オージー技研株式会社
代理人

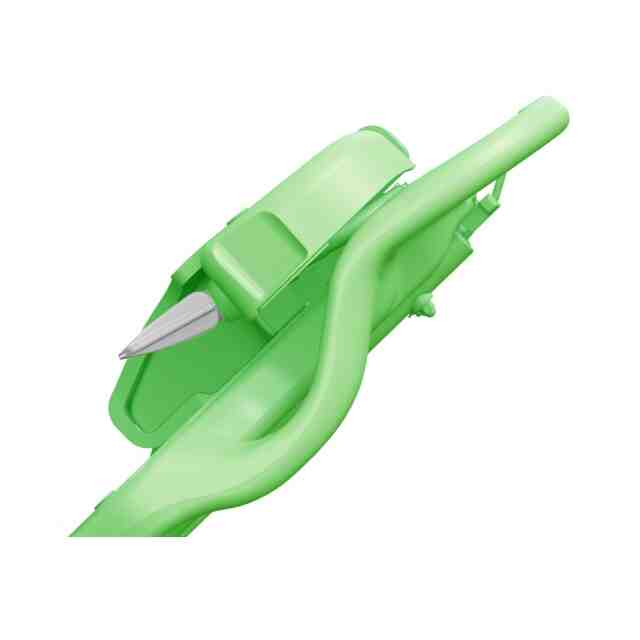

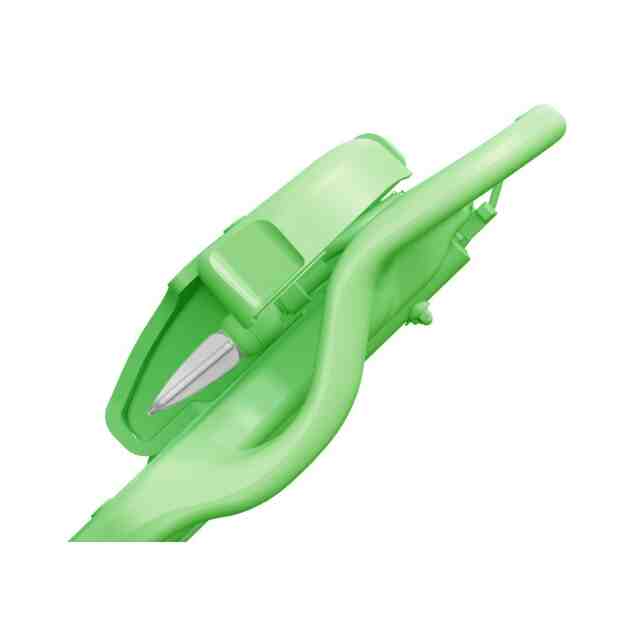

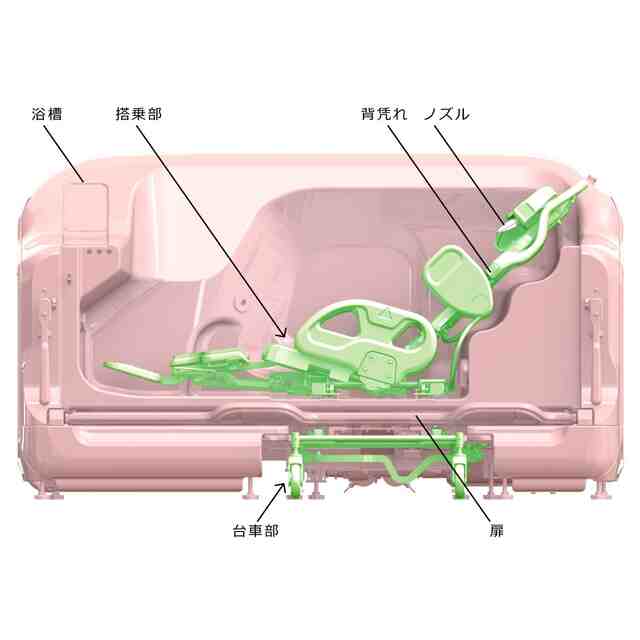

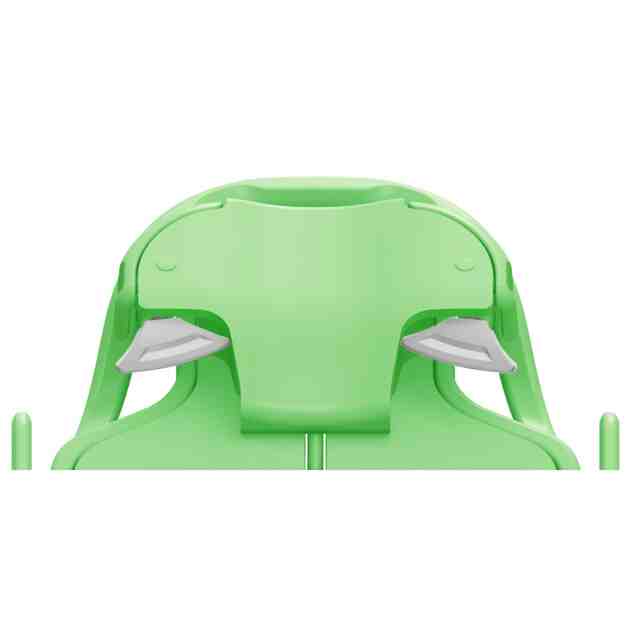

意匠に係る物品の説明本物品は人を乗せて搬送する搬送車であり、参考図に示すように、台車部と、人が乗る搭乗部とから構成され、搭乗部にはノズルが設けられている。本物品は入浴介助に使用される。例えば、搬送車に入浴者(不図示)を乗せて浴槽の近くまで搬送し、搬送車を横方向(搭乗部上の入浴者から見て左右方向)に移動させて浴槽に進入させると、参考図に示すように、台車部から分離した搭乗部は浴槽内に挿入され、台車部は浴槽の下方に収納される。その後、浴槽の下方に収納された扉を引き出し上方へ回転させて扉を閉め、浴槽内に給湯することにより入浴者を入浴させる。入浴時には入浴者の肩や胸に向けてノズルから湯を噴射することができる。入浴者の体型や好みに合わせてノズルの角度を変更することができ、ノズルを使用しないときはノズルを背凭れに近づけた状態にすることができる。

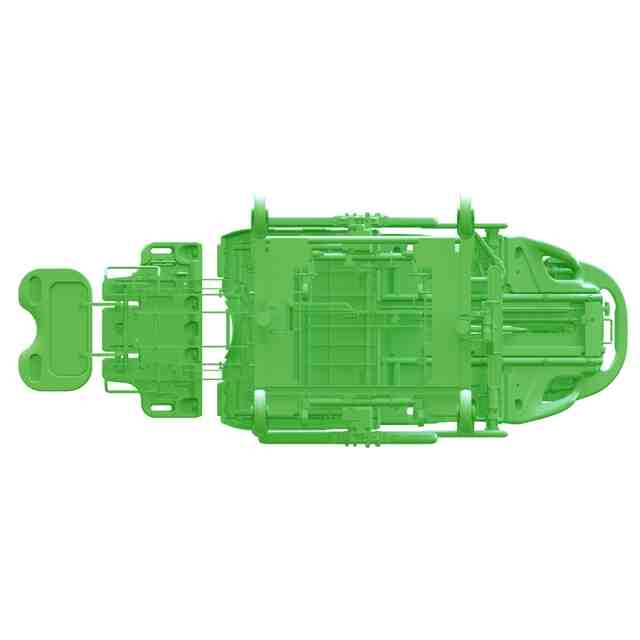

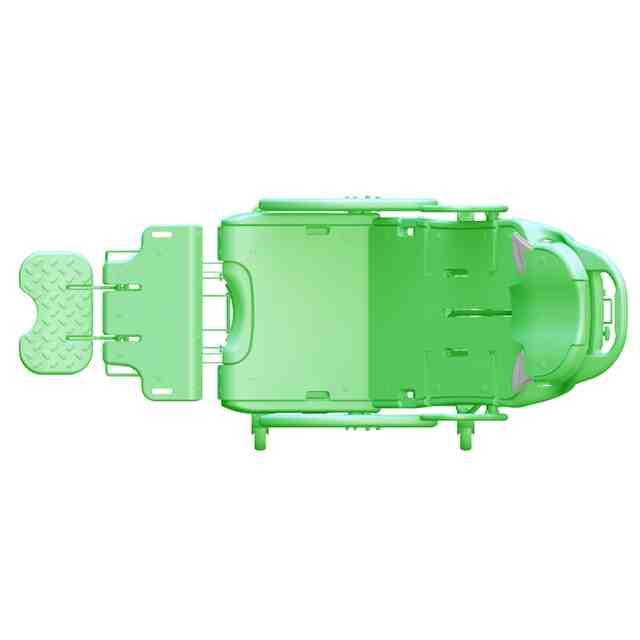

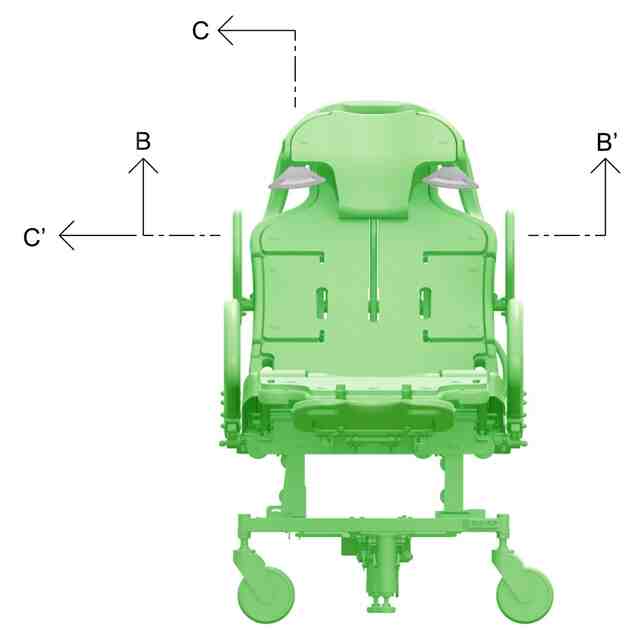

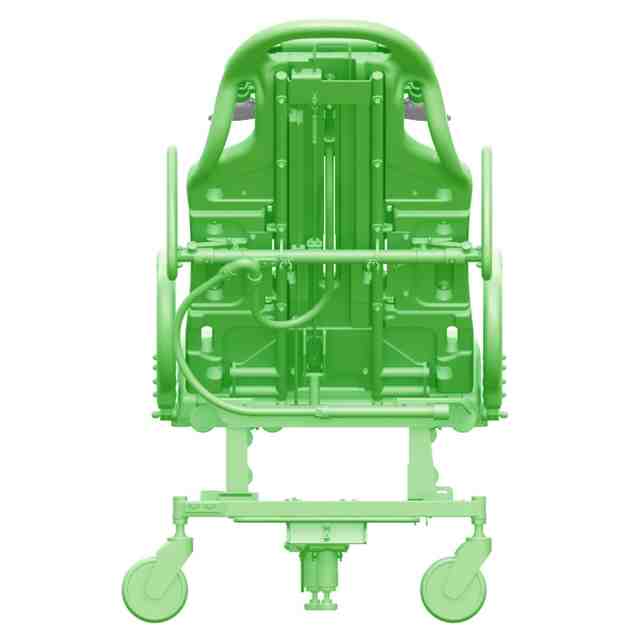

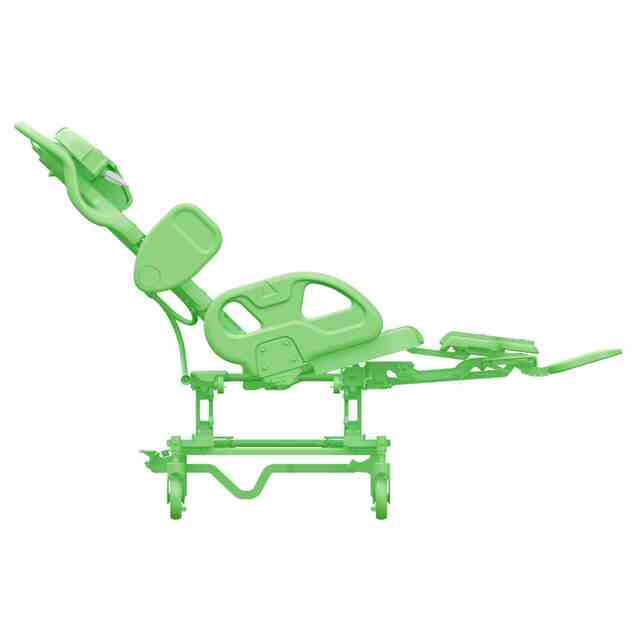

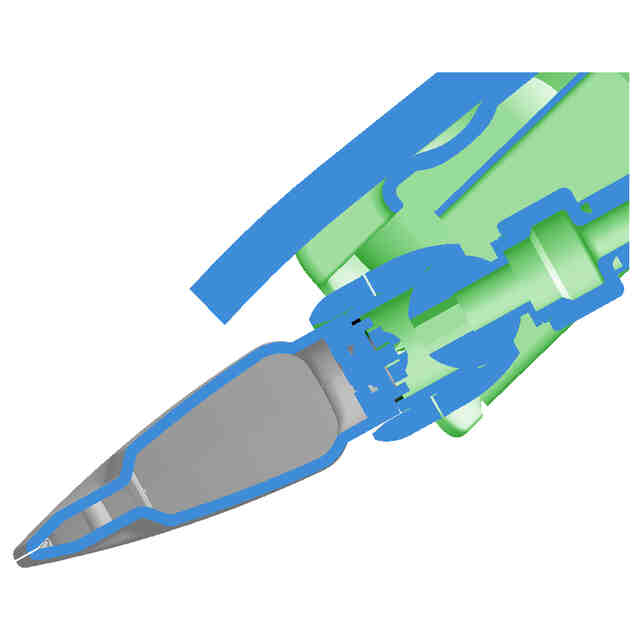

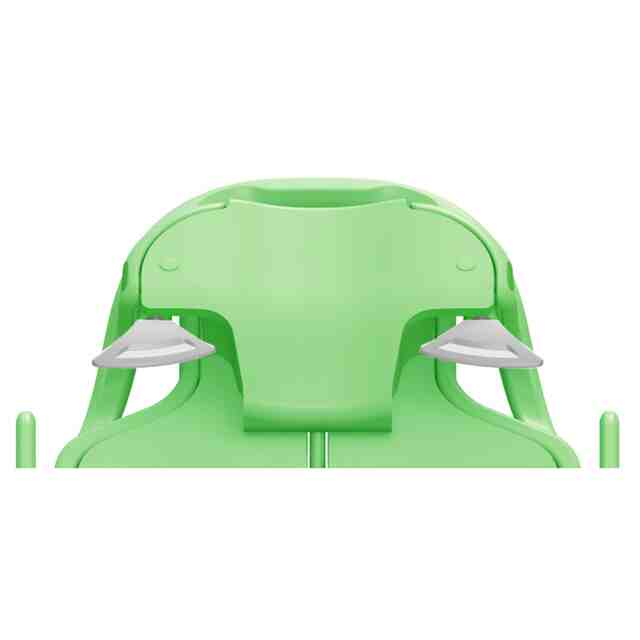

意匠の説明底面図及び参考図を除く全ての図面において、緑色で着色した部分以外の部分が、部分意匠として意匠登録を受けようとする部分である。全ての図面はコンピュータグラフィックスで作成された図面であり、これらの図面の表面部全面に表された濃淡は、立体表面の形状を表す濃淡である。C-C’断面の部分拡大断面図に表された青色は、断面形状のみを表すものである。

関連意匠
