発行日2025-01-30
公報種別意匠公報(S)
登録番号1755988
登録日2023-10-16
意匠に係る物品浴槽
意匠分類D5-310(厨房設備用品及び衛生設備用品)
出願番号2023005921
出願日2023-03-27
意匠権者オージー技研株式会社
代理人

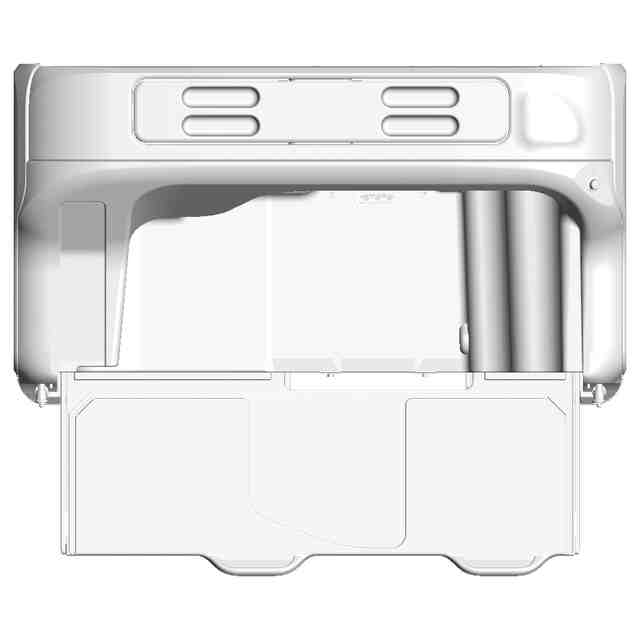

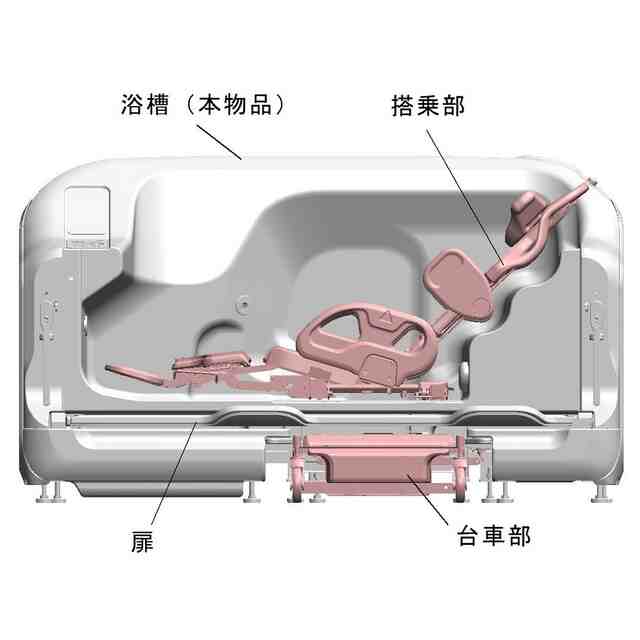

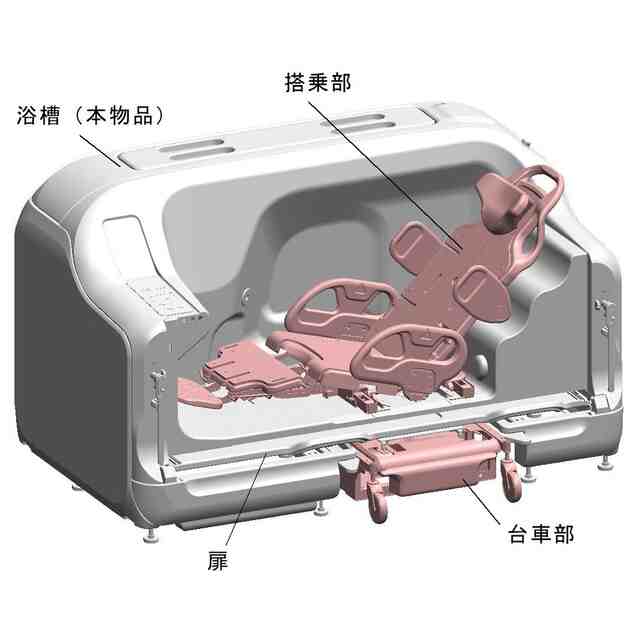

意匠に係る物品の説明本物品は要介助者を入浴させるための浴槽であり、長手方向の側面には扉で開閉する開口部を設けており、扉は浴槽の下方に収納可能である。要介助者が乗る搭乗部と台車部とからなる搬送車を、横方向(搭乗部上の要介助者から見て左右方向)に移動させて、扉を開けた状態の浴槽に進入させると、使用状態を示す参考正面図又は使用状態を示す参考斜視図に示すように、台車部から分離した搭乗部は浴槽内に挿入され、台車部は浴槽の下方に収納される。その後、浴槽の下方に収納された扉を引き出し上方へ回転させて扉を閉め、浴槽内に給湯することにより要介助者を入浴させる。

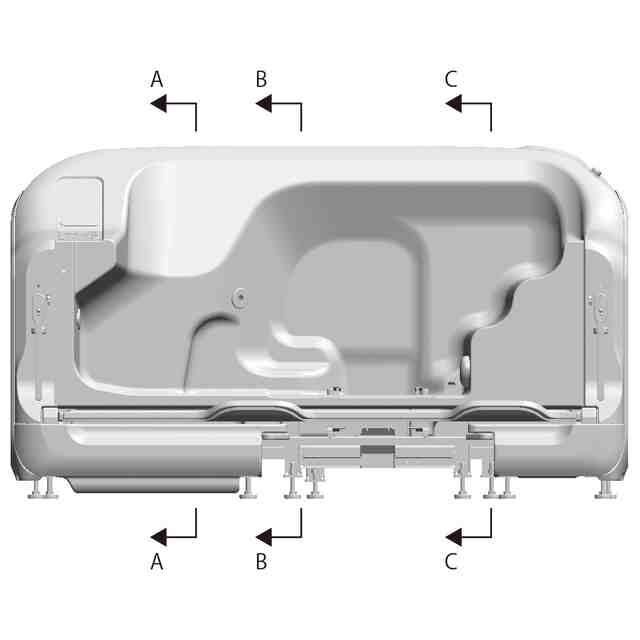

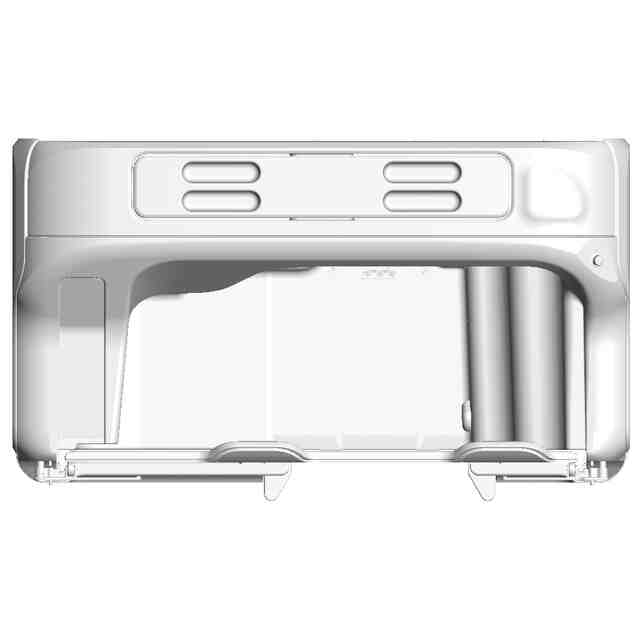

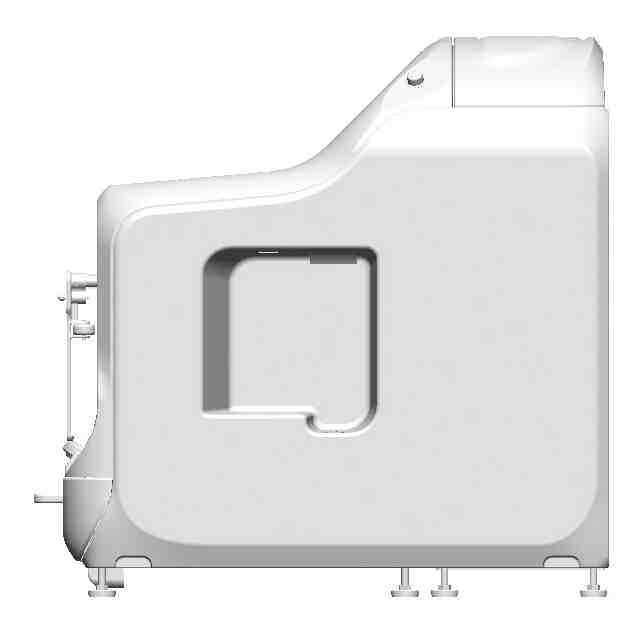

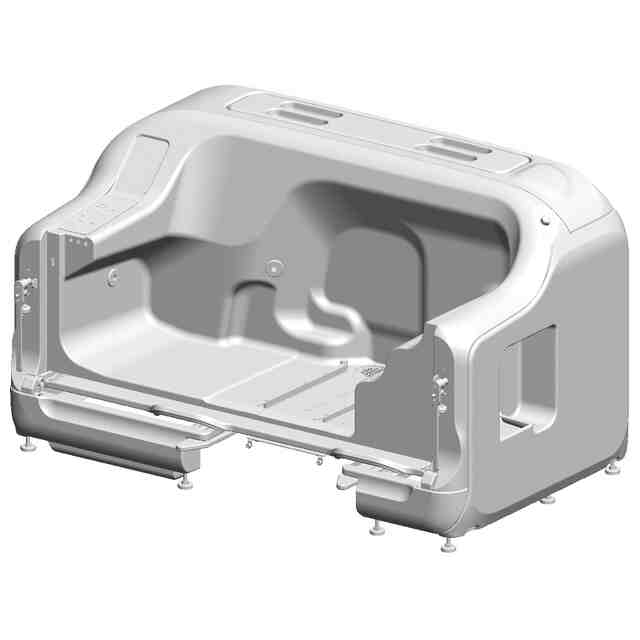

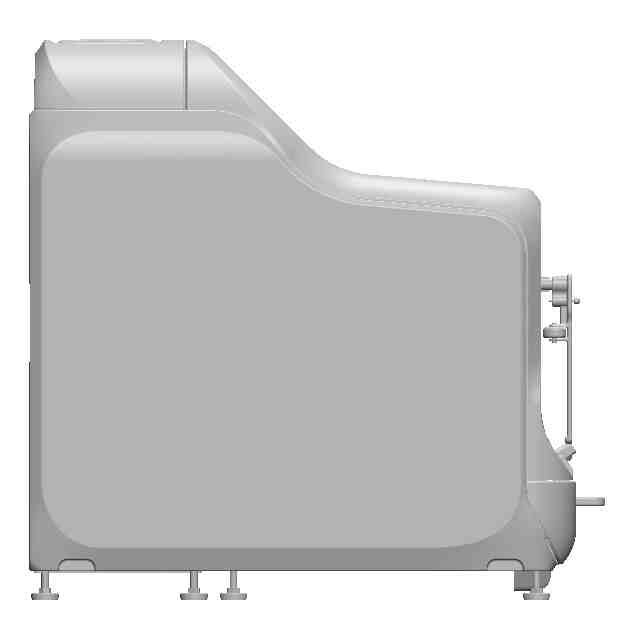

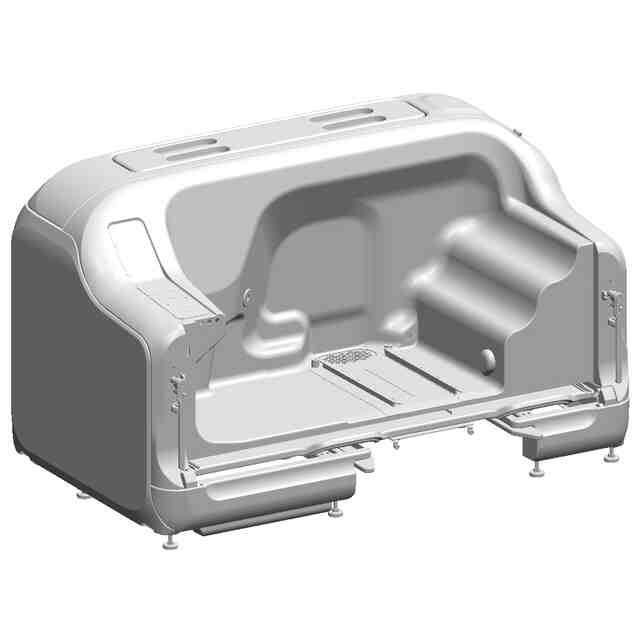

意匠の説明全ての図面はコンピュータグラフィックスで作成された図面であり、これらの図面の表面部全面に表された濃淡は、立体表面の形状を表す濃淡である。

関連意匠
