意匠ウォッチ

発行日2025-06-25
公報種別意匠公報(S)
登録番号1801997
登録日2025-06-17
意匠に係る物品樹木の支柱
意匠分類K3-1510(農業用機械器具、鉱山機械、建設機械等)
出願番号2025001415
出願日2025-01-27
意匠権者個人
代理人

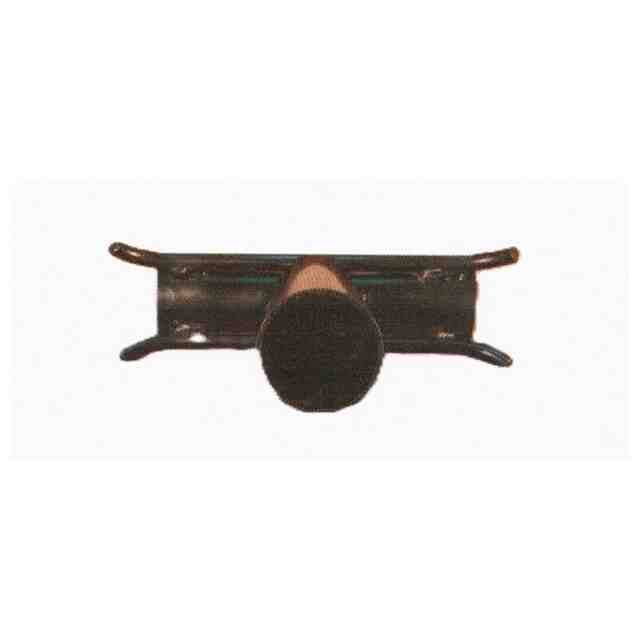

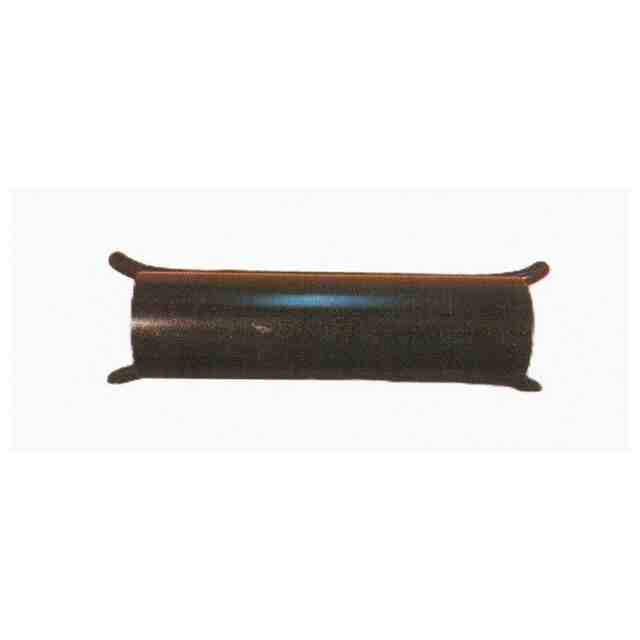

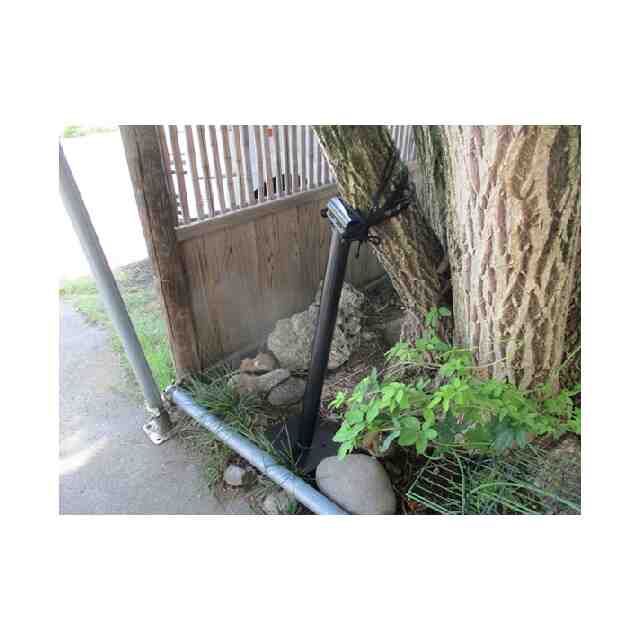

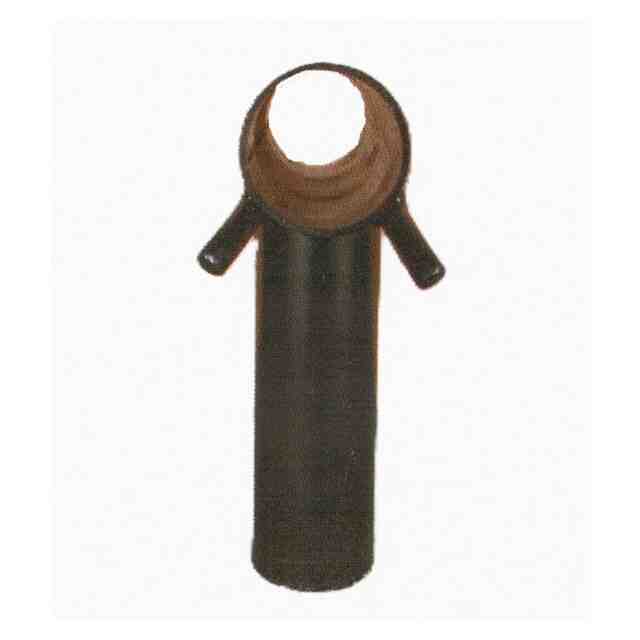

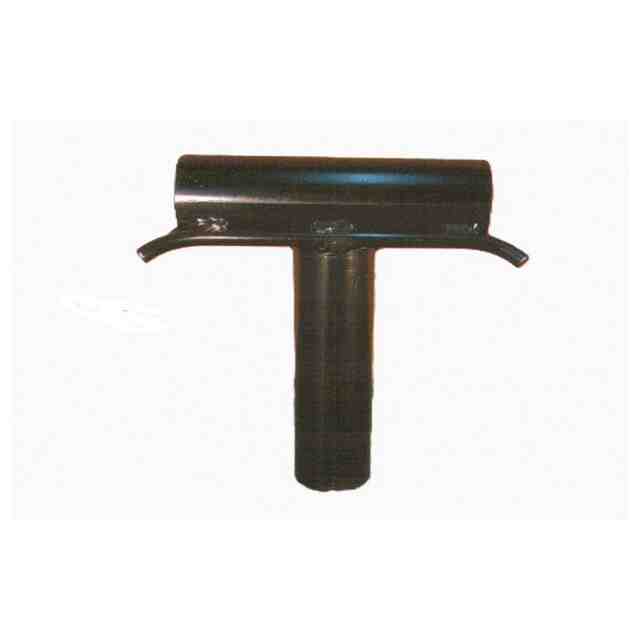

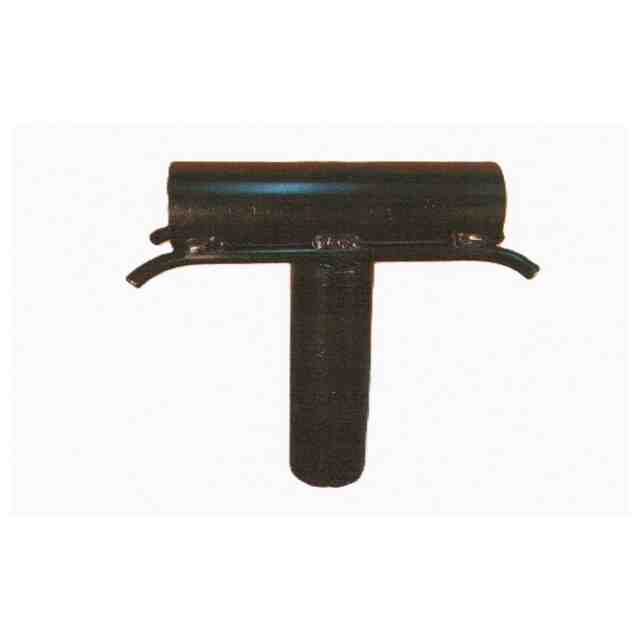

意匠に係る物品の説明正面図背面図右側面図左側面図平面図底面図に示す構造において、パイプをT型に組み上横パイプ脇に棒を取り付け、取り付けた棒は上横パイプより長く、上横パイプより長い部分を下縦パイプ方向に曲げた。樹木等を支える本T型軽量パイプ支柱において、樹木の支えが必要な位置に容易に取り付けできる正面図背面図右側面図左側面図平面図底面図に示す構造において、パイプをT型に組み上横パイプ脇に結束棒を取り付け、端部を下側に曲げ結束紐が容易に引っ掛け折り返す事ができる結束棒を上横パイプの両脇に取り付けた。使用状態を表す参考図1に示す、本T型パイプ支柱の上横パイプ受け丸パイプは、樹木の支柱が必要とする位置角度にフリー角度で密着でき、両脇に端部分を曲げた結束棒フックを使い、結束が狭い場所や見えにくい場合であっても、長い結束紐等がからまる事無く引っ掛け折り返しでき、スムーズで結束作業時間の短縮と的確な支柱が施工でき効果が得られる。以上本T型パイプ支柱は、構造が簡単で使用材料も少なく軽量で一度に多くの輸送ができ、製造コストも抑えられ、1人作業も片手で本T型パイプ支柱を持ち支え、もう一つの手で結束でき作業性に優れ、支柱取り付けに掛る時間も短縮され、尚且つ、使用状態を表す参考図1に示す、両脇に取り付けた結束棒において、狭い場所見えにくい場所でも安全に速やかに結束でき、予算を抑えたい工事や人手が少ない作業でも本支柱T型パイプ支柱は便利な支柱で活躍できる。
意匠の説明

関連意匠
