発行日2025-06-10
公報種別意匠公報(S)
登録番号1800609
登録日2025-06-02
意匠に係る物品外ねじ仕切弁用電動開閉機
意匠分類M2-5900(配線・配管用管、管継ぎ手、バルブ等)
出願番号2024026496
出願日2024-12-23
意匠権者前澤工業株式会社
代理人個人

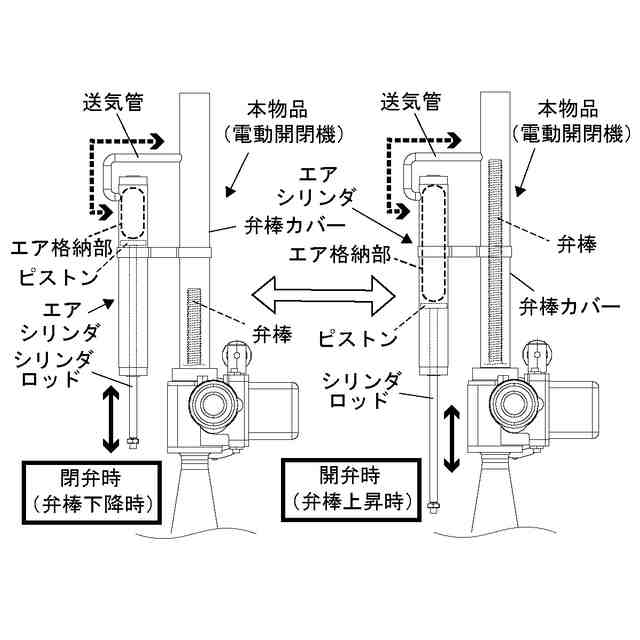

意匠に係る物品の説明本物品は水没時の使用を可能とする水没型の外ねじ仕切弁用電動開閉機であって、「使用方法の一例及び各部名称を示す参考斜視図」及び「シリンダロッドの伸縮を示す本物品上部の参考図」に示すように、密閉(防水)型の弁棒カバーに並列してエアシリンダが配されており、弁棒カバーとエアシリンダが送気管によって接続されているため、外ねじ仕切弁の開閉時に弁棒が上下動しても、弁棒カバー内の体積変化がエアシリンダによって吸収される。これにより、弁棒カバーの破損が防止される。

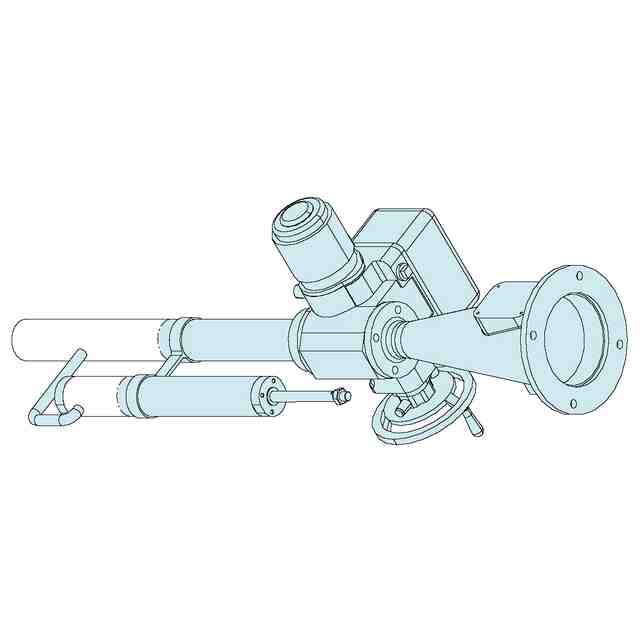

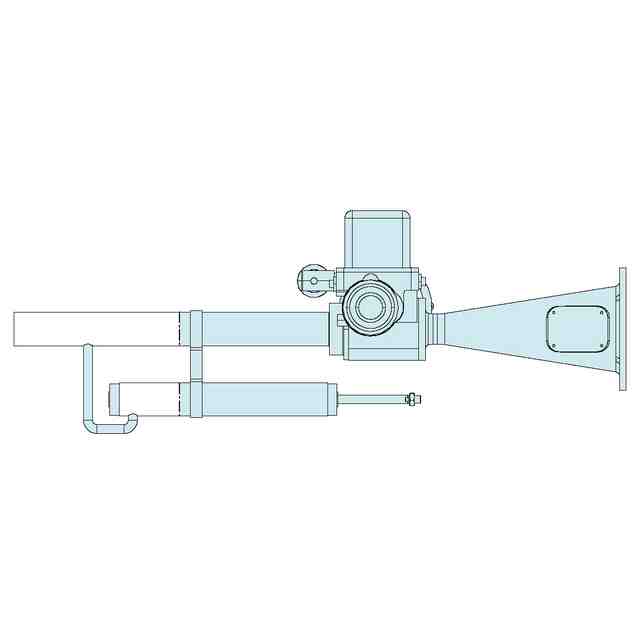

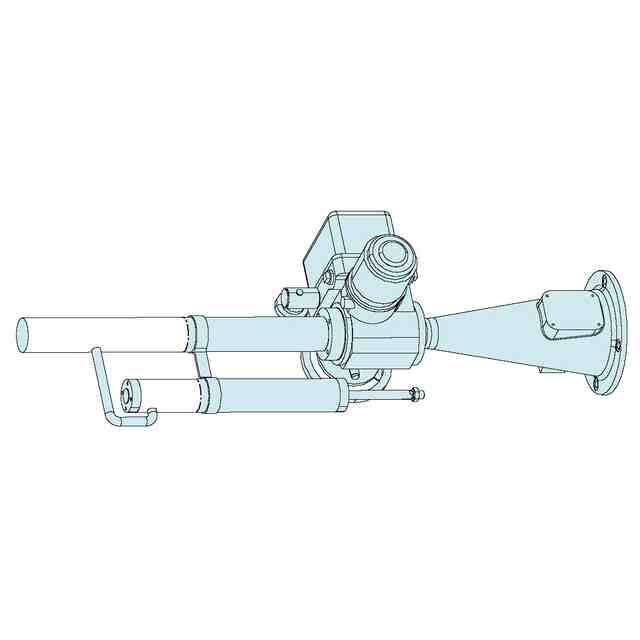

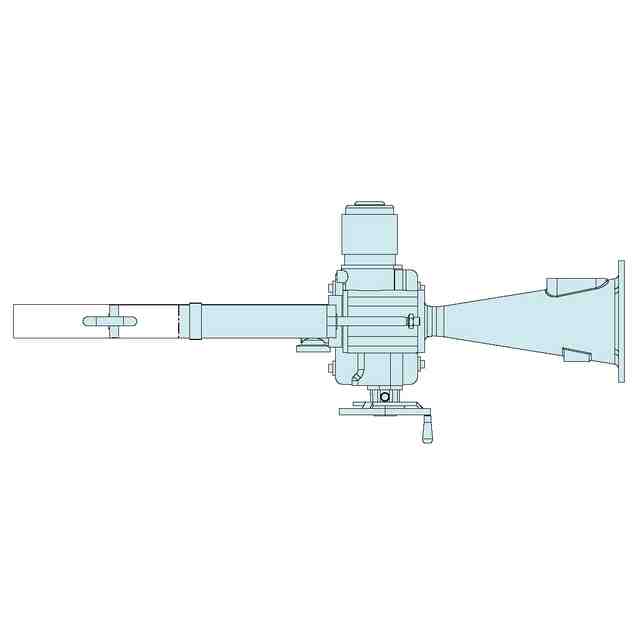

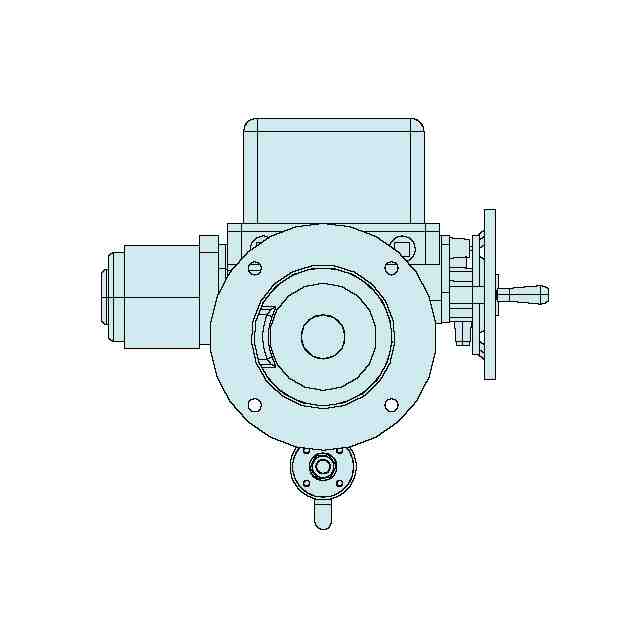

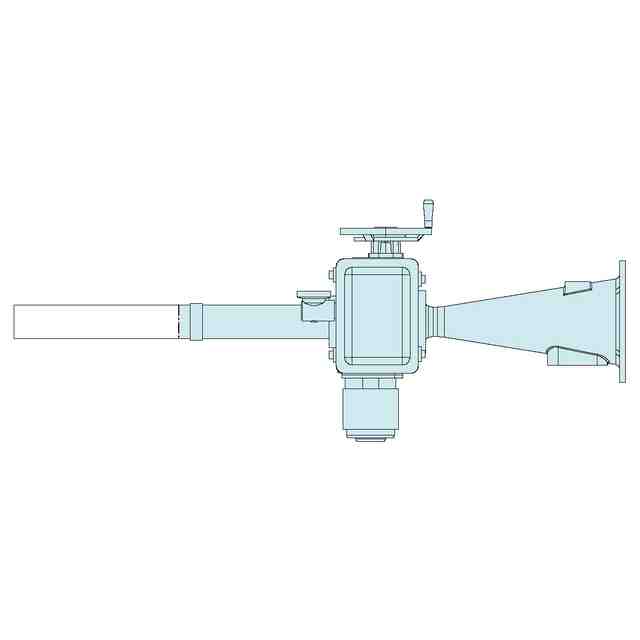

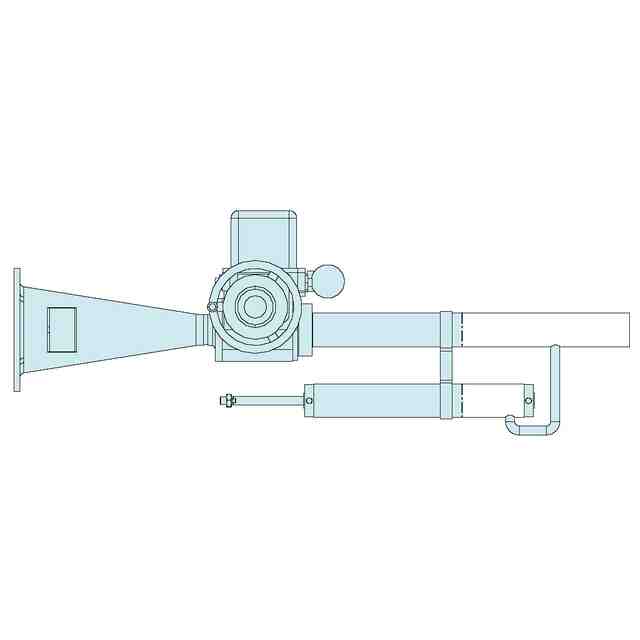

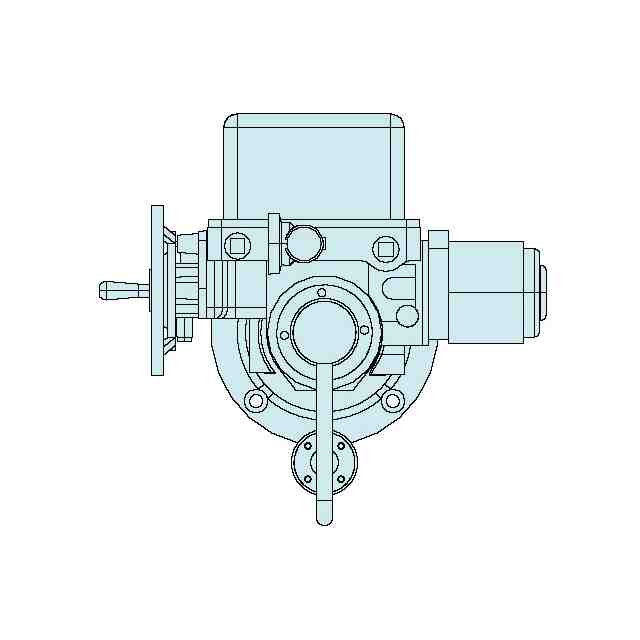

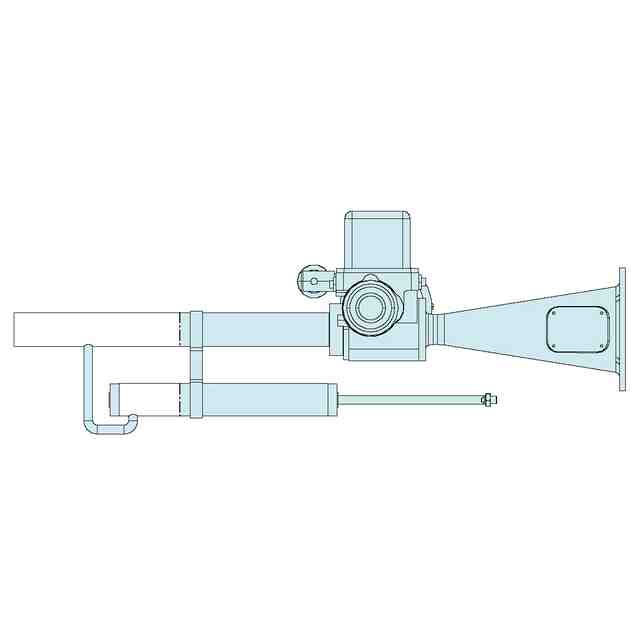

意匠の説明水色で着色された部分以外の部分が、意匠登録を受けようとする部分である。一点鎖線は、意匠登録を受けようとする部分とその他の部分との境界のみを示す線である。本物品は、「使用方法の一例及び各部名称を示す参考斜視図」及び「シリンダロッドの伸縮を示す本物品上部の参考図」に示したように、長手方向が鉛直方向に沿うように使用する。

関連意匠
