意匠ウォッチ

発行日2024-12-09
公報種別意匠公報(S)
登録番号1786466
登録日2024-11-29
意匠に係る物品バタフライ弁用弁箱
意匠分類M2-5913(配線・配管用管、管継ぎ手、バルブ等)
出願番号2024011216
出願日2024-06-03
意匠権者前澤工業株式会社
代理人個人,個人
意匠に係る物品の説明本物品は、流体が流れる管路に接続されて流体の流路の一部を構成するバタフライ弁用弁箱であり、内周面に弁座を有するとともに、弁棒が貫通されている弁体(弁棒及び弁体のいずれも不図示)を有し、弁体は弁棒を中心に回動して流路を開閉する。弁体が流路を全閉しているとき、弁座及び弁体の外縁は密接して流体の流れを止める。また、本物品は弁棒が接続される接続部を有する。接続部周辺における弁座は筒状体であり、弁体の外縁に接触するテーパー形状を有する。これにより、弁体の開閉動作を繰り返すことによって弁体と弁座が擦れ合うことが減るので、弁座に亀裂が発生することを抑えることができ、もって、弁座の耐久性を向上させることができる。

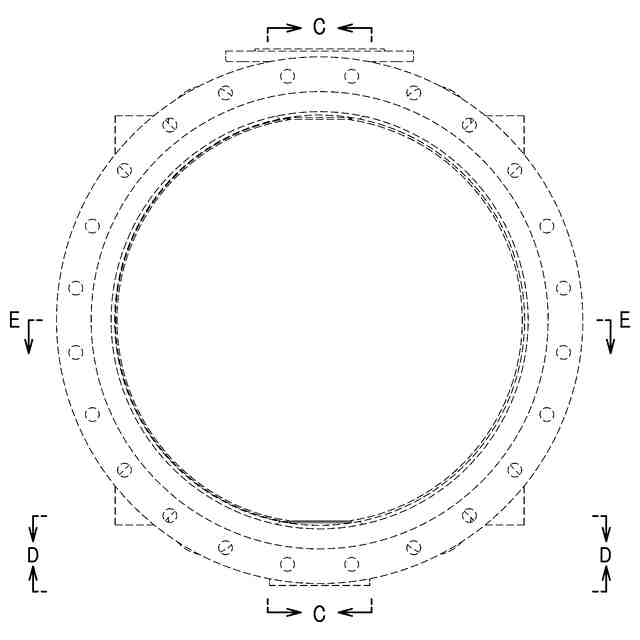

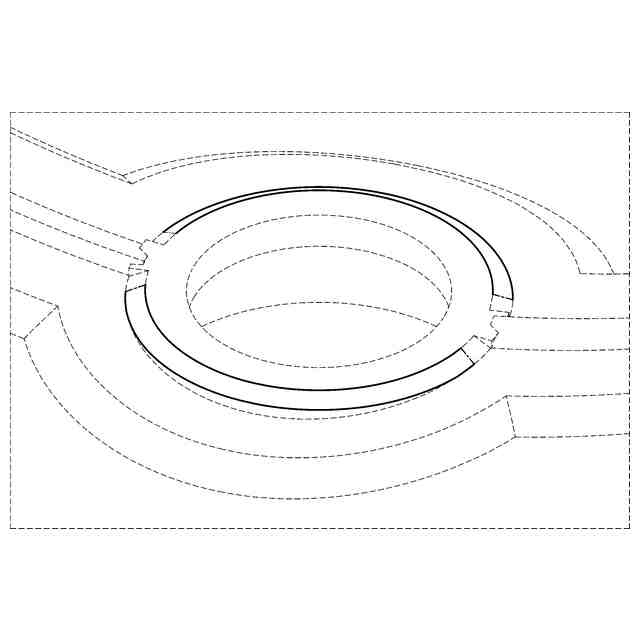

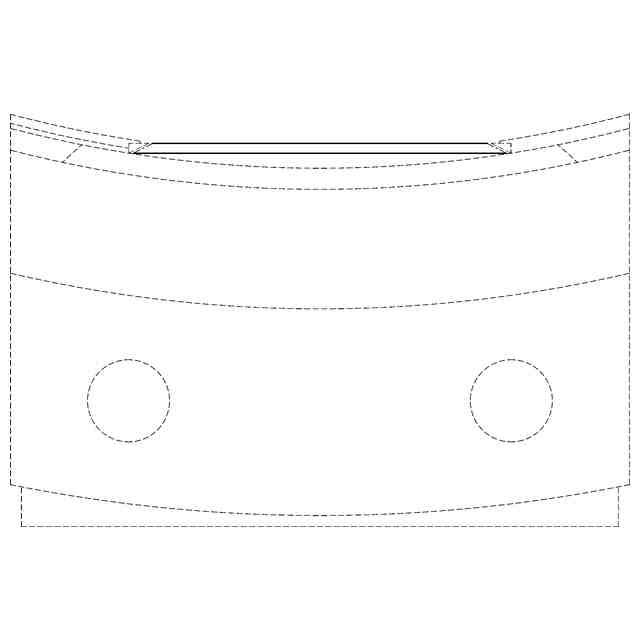

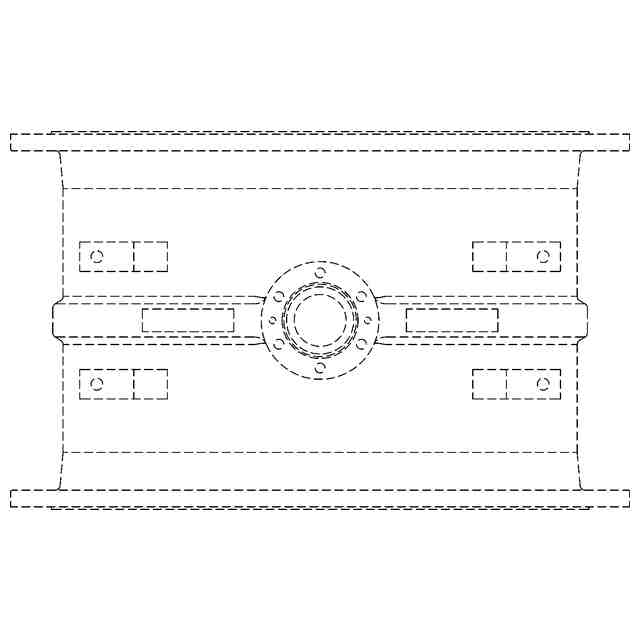

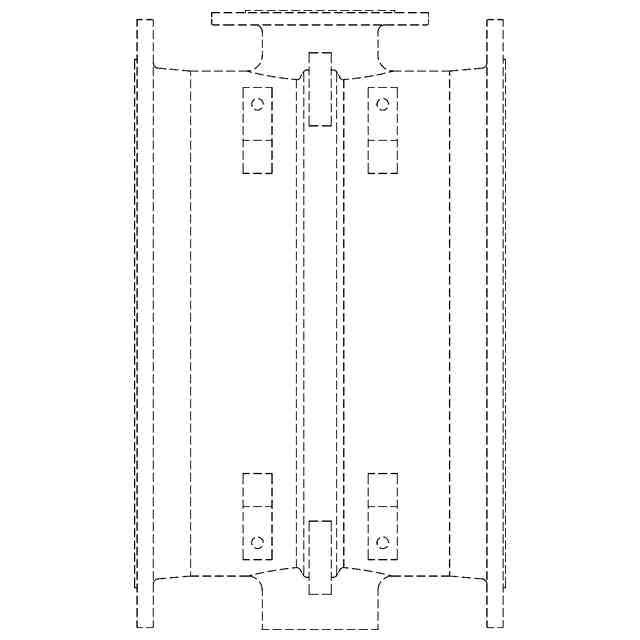

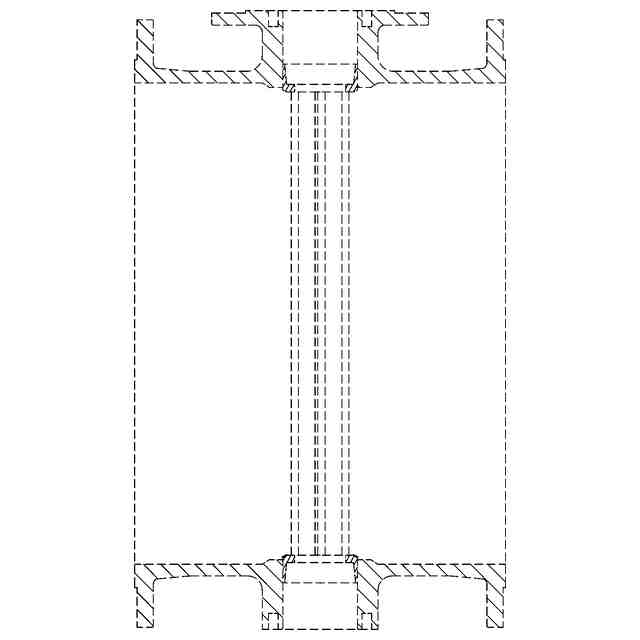

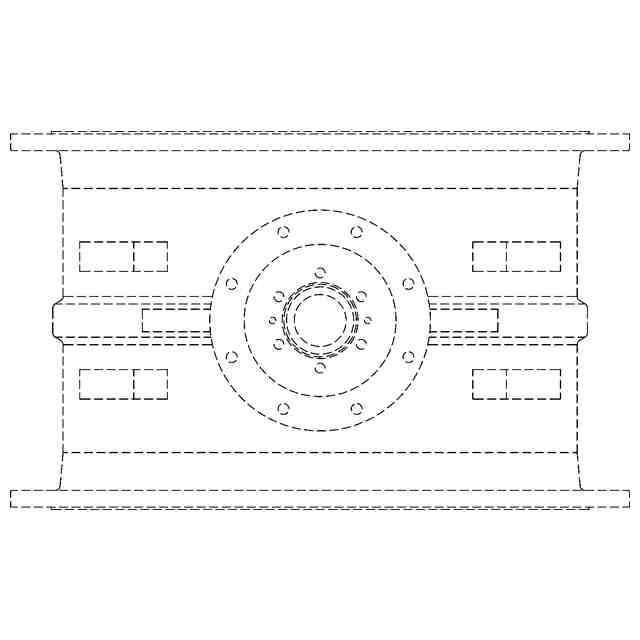

意匠の説明図面中、実線で表された部分が部分意匠として意匠登録を受けようとする部分である。左側面図は、右側面図と対称に表れるため省略する。

関連意匠
