発行日2025-06-11
公報種別意匠公報(S)
登録番号1800601
登録日2025-06-02
意匠に係る物品三次元測定機用操作盤
意匠分類N3-11W()
出願番号2024024139
出願日2024-11-21
意匠権者株式会社ミツトヨ
代理人個人
意匠に係る物品の説明本物品は、三次元測定機を操作するために当該三次元測定機を制御する制御装置に接続され、ユーザがジョイスティックを操作してワークの三次元座標を測定する際に、三次元測定機のプローブなどの座標の数値の表示、及び三次元測定機の動作の開始や停止並びに測定モードの切り替えなどの操作を行うための画像を備える三次元測定機用操作盤である。画像は、使用状態を示す参考画像図1に示すように、カラー表示される。画像右側の「Start」ボタンは、三次元測定機の基準座標から測定が開始されるようにプローブを当該基準座標に移動させる際にユーザに操作され、「Stop」ボタンは、三次元測定機の動作を停止させる際にユーザに操作され、「Cancel」ボタンは、測定モードONの場合は記録したX軸、Y軸、Z軸の直前の測定値を取り消し、測定モードOFFの場合は直前のコマンドを取り消す際にユーザに操作され、「Go to」ボタンは、ワークに対するプローブの経路を登録する際にユーザに操作され、「Probe signal」スイッチは、プローブ交換の際に当該プローブへの接触が誤判定されないようにユーザに操作され、「Fine」スイッチは、プローブを超低速で移動させる際にユーザに操作される。画像左側の「Position」ボタンは、三次元測定機に対するユーザの立ち位置を選択する際に当該ユーザに操作され、「Position」ボタンを押すことで、使用状態を示す参考画像図2に示すような「Front」、「Right」、「Back」、「Left」の選択肢が表示される。画像右側の「Measure」ボタンは、プローブがワークに近付いた際にユーザに操作され、例えば、使用状態を示す参考画像図3に示す測定モードOFFの非着色の状態から使用状態を示す参考画像図1に示す測定モードONの着色された状態に変化する。画像左側の「X-lock」ボタン、「Y-lock」ボタン、「Z-lock」ボタンは、三次元測定機のX軸、Y軸、Z軸を固定する際にユーザに操作され、使用状態を示す参考画像図3の状態から使用状態を示す参考画像図1の状態に変化する。画像中央の「MCS」ボタン及び「WCS」ボタンは、ユーザが設定したワーク座標系での測定結果の表示と予め設定されているマシン座標での測定結果の表示とを切り換えるためにユーザに操作され、使用状態を示す参考画像図1に示すように、選択された側のボタンが非着色の状態から着色された状態に変化する。そして、「MCS」ボタン及び「WCS」ボタンの下側に測定結果が表示される。画像中央の「PH」ボタン及び「RT」ボタンは、三次元測定機のプローブヘッド(PH)を動作させてプローブの向きを変化させたり、ワークが載置されたロータリーテーブル(RT)を回転させたり、する際にユーザに操作され、使用状態を示す参考画像図3～6に示すように、選択された側のボタンが非着色の状態から着色された状態に変化する。そして、各々のボタンの下側にプローブの向きやロータリーテーブルの回転角度が表示される。このとき、制御装置にプローブヘッドやロータリーテーブルが接続されていない場合、使用状態を示す参考画像図3、4に示すように、接続されていない側のボタンなどの表示が省略される。画像右上及び画像左上の矢印は、ユーザが三次元測定機用操作盤のジョイスティックを操作してプローブを移動させたり、プローブの向きを変化させたり、ロータリーテーブルを回転させたり、する際に、三次元測定機に対するユーザの立ち位置に応じて、ユーザに操作の方向を示すために、使用状態を示す参考画像図3～6に示すように、矢印の向きが変化する。画像左側の「Save」ボタンは、三次元測定機のX軸、Y軸、Z軸の座標を記録する場合にユーザに操作され、使用状態を示す参考画像図7、8に示すように、「Save」ボタンを押すことで「X-Save」、「Y-Save」、「Z-Save」の選択肢が表示され、使用状態を示す参考画像図9に示すように、押した軸の選択肢が囲まれた状態で表示されて座標が記録される。そして、使用状態を示す参考画像図10に示すように、現在、座標が記録されている軸が「Save」ボタンの下に表示される。

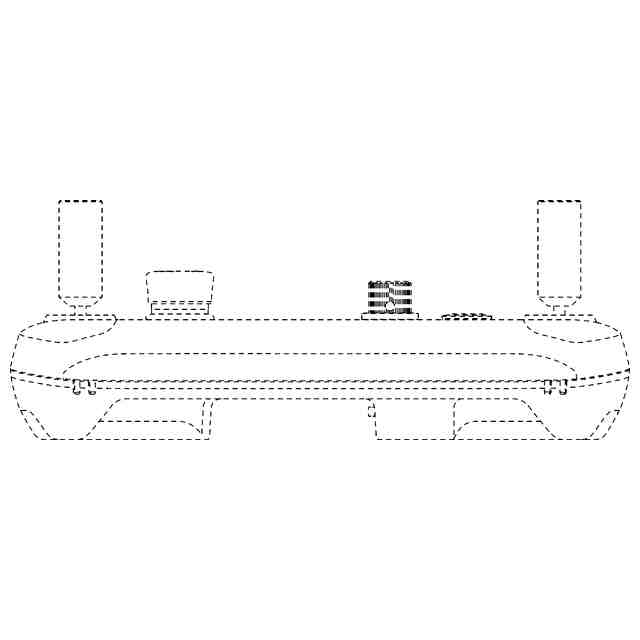

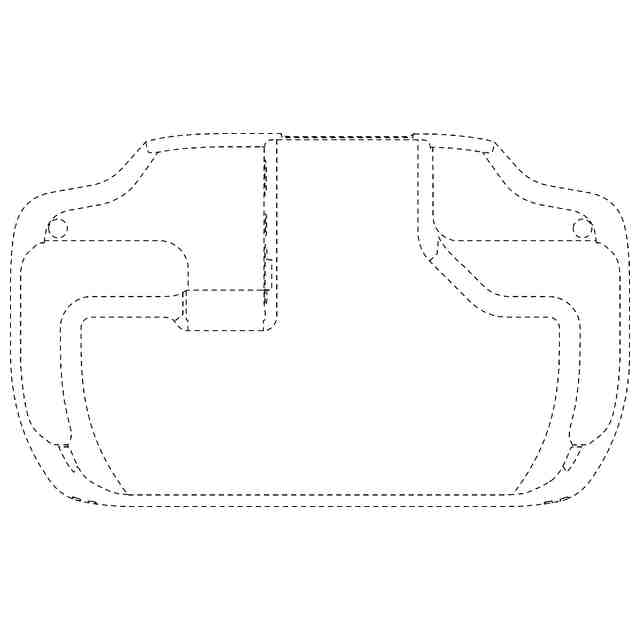

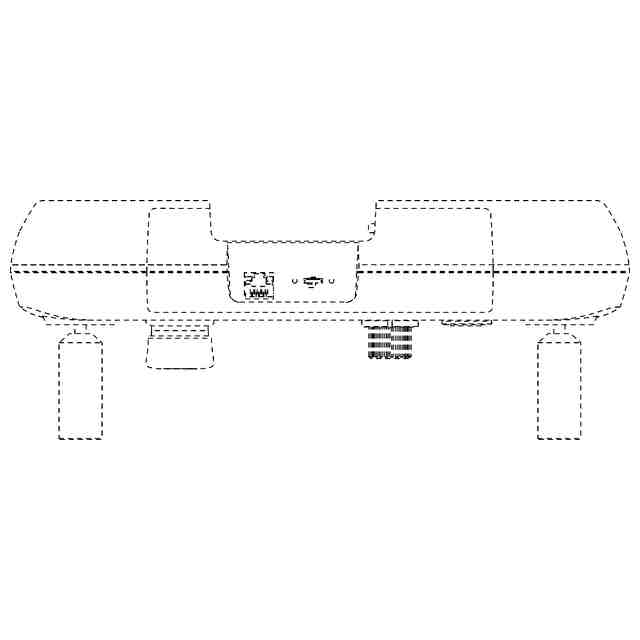

意匠の説明実線で表した部分が、意匠登録を受けようとする部分である。

関連意匠
