発行日2025-06-04
公報種別意匠公報(S)
登録番号1800266
登録日2025-05-27
意匠に係る物品計測用記録計
意匠分類J1-46(計量器、測定機械器具及び測量機械器具)
出願番号2024023789
出願日2024-11-18
意匠権者株式会社チノー
代理人個人,個人

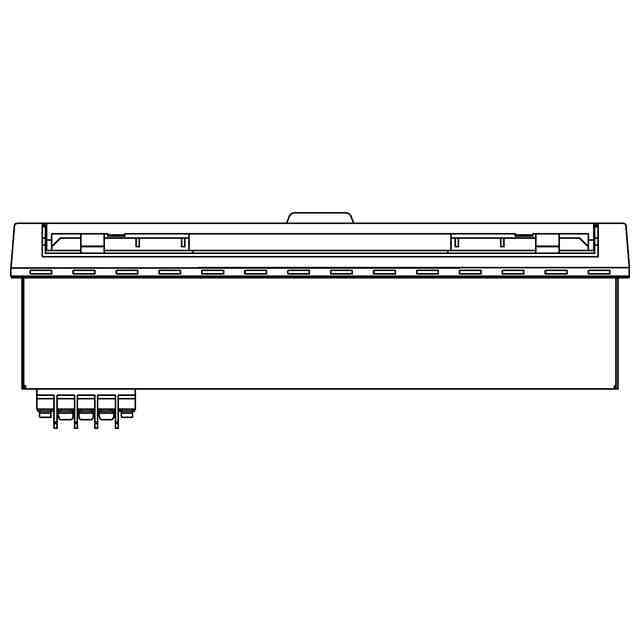

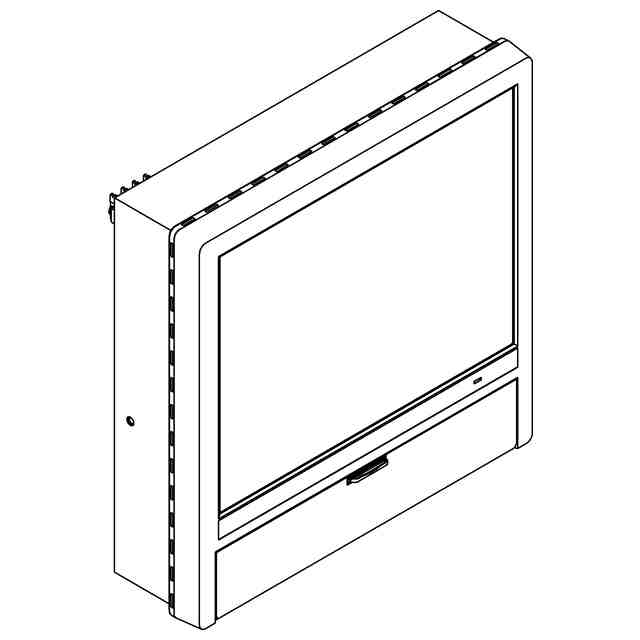

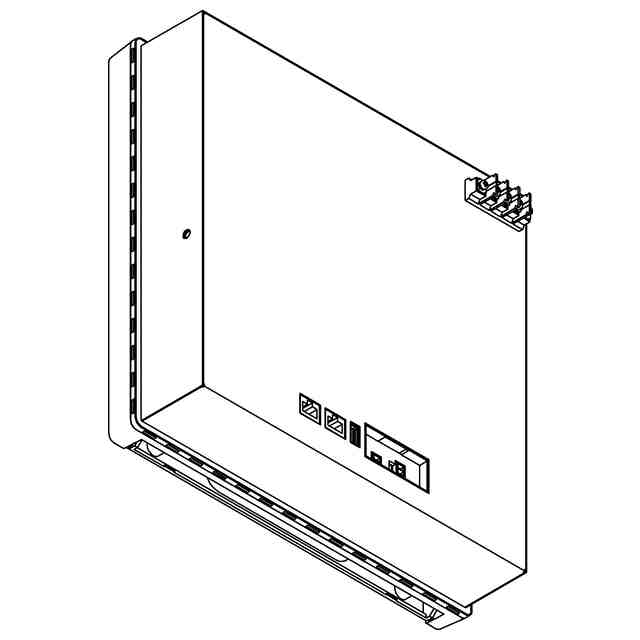

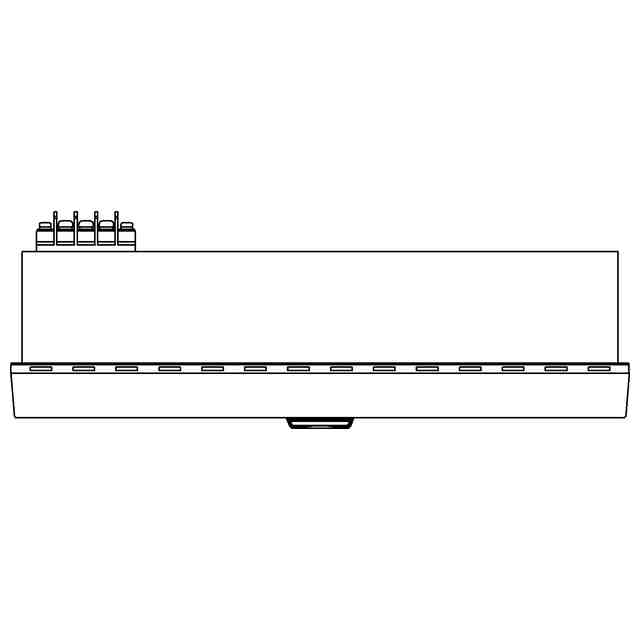

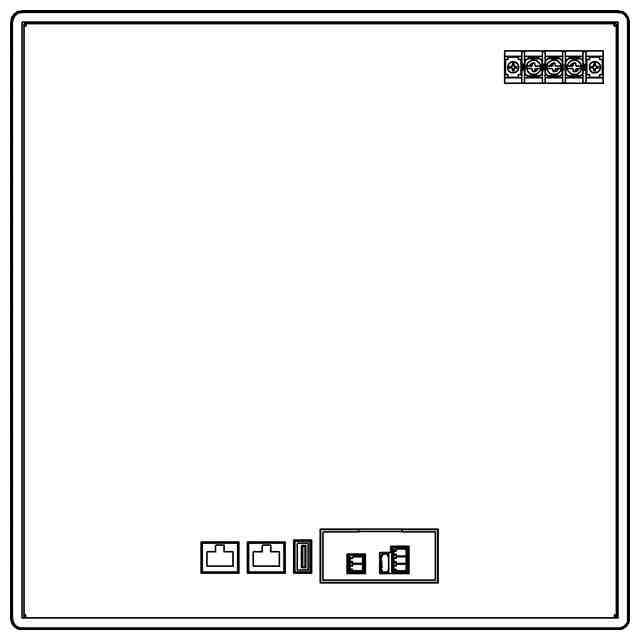

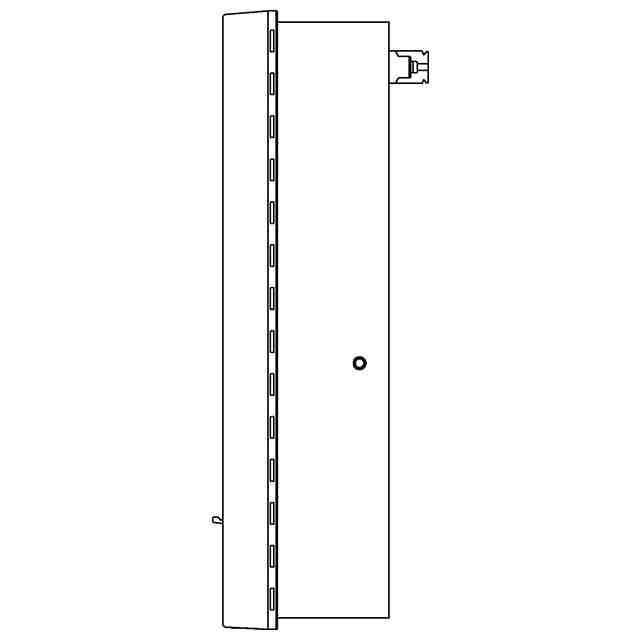

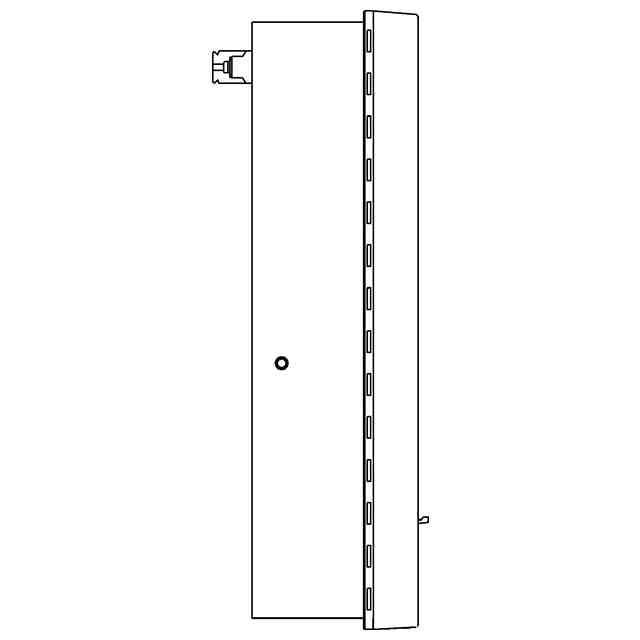

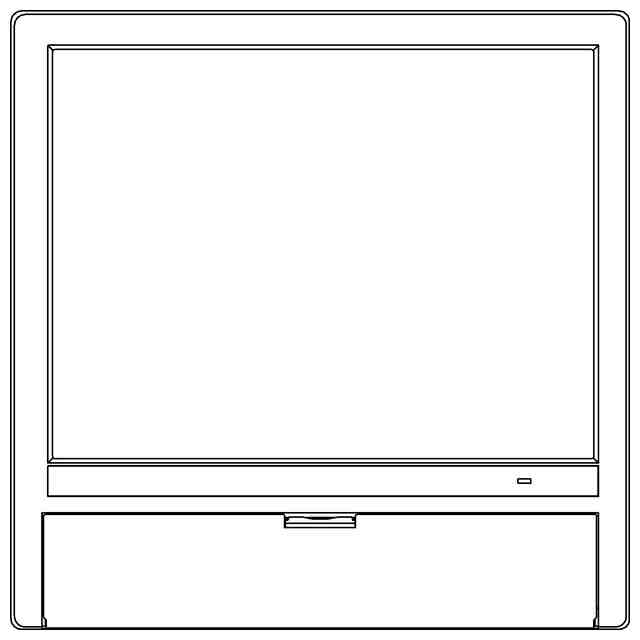

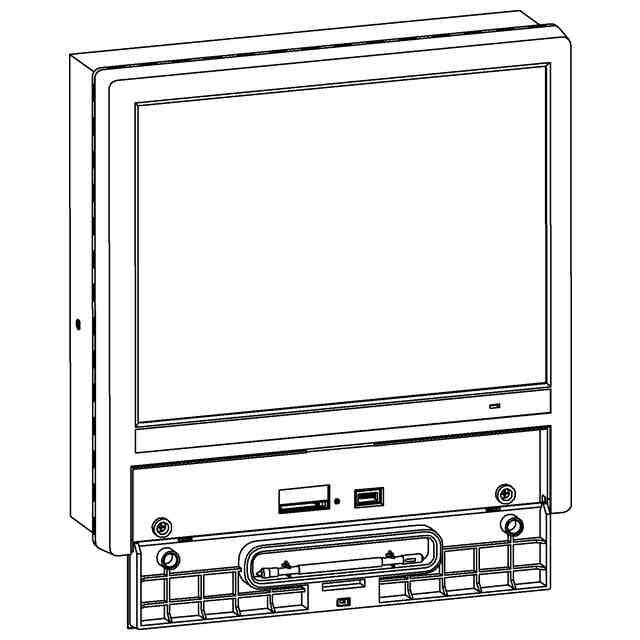

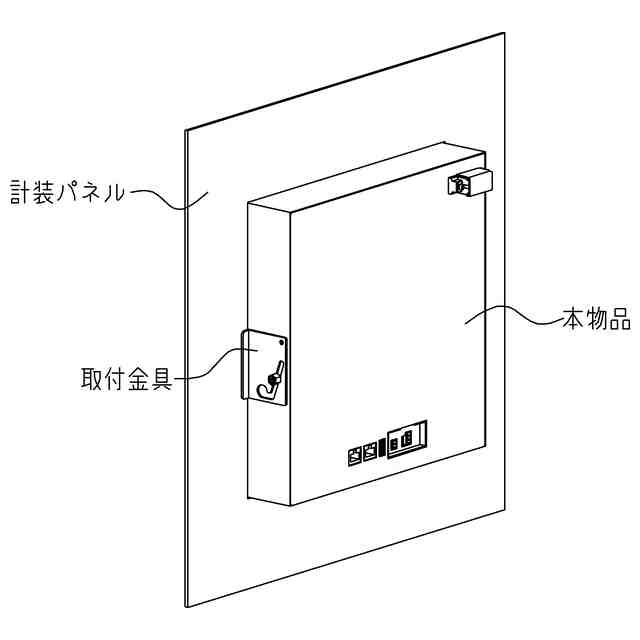

意匠に係る物品の説明本物品は、例えばデータロガーなどの外部からのデータ(例えば温度、湿度、電力、差圧、ドア開閉などの計測データ)を取り込んで表示画面に表示する計測用記録計である。「正面図」に表れる大矩形部分は液晶表示部であり、「カバーを開けた状態の縮小斜視図」に示すように、液晶表示部の下方にはメモリーカード等のカード型記録媒体が挿入されるカードスロットとUSBポートが中央部分に配設され、カードスロットとUSBポートとの間にリセットスイッチが配設されている。カードスロット、USBポート、リセットスイッチは、通常時はカバーで閉じられており、「カバーを開けた状態の縮小斜視図」に示すように、操作時にカバーを開けて使用する。「背面図」の右上部に横並びに表れる5つの矩形内の丸部分のうち、左右の丸部分は取付ネジであり、右から2番目の丸部分は接地端子であり、右から3番目と4番目の丸部分は電源端子である。「背面図」の下部中央に表れる左側の2つの矩形部分はイーサネット(登録商標)ポートである。「背面図」において、イーサネット(登録商標)ポートの右側に表れる矩形部分はUSBポートである。「背面図」において、USBポートの右側に表れる矩形部分内の左の矩形部分はデジタル出力ポートであり、右側の矩形部分はシリアル通信ポートである。「右側面図」および「左側面図」の略中央に表れる丸部分は、「取り付け状態を示す参考図」に示すように、本物品を計装パネルに固定して取り付けるための取付金具を取り付けるための穴である。
意匠の説明

関連意匠
