意匠ウォッチ

発行日2025-01-09
公報種別意匠公報(S)
登録番号1788596
登録日2024-12-25
意匠に係る物品データ集録器用入出力器
意匠分類H2-600(回転電気機械、配電機械器具)
出願番号2024001701
出願日2024-01-29
意匠権者株式会社チノー
代理人個人,個人

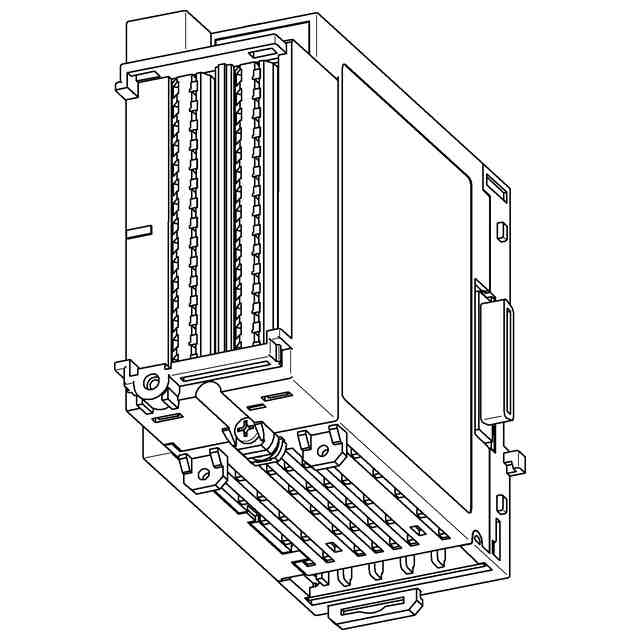

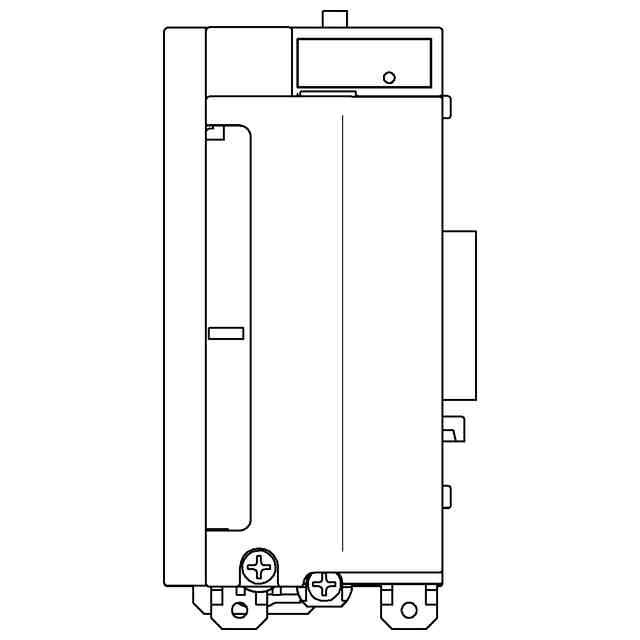

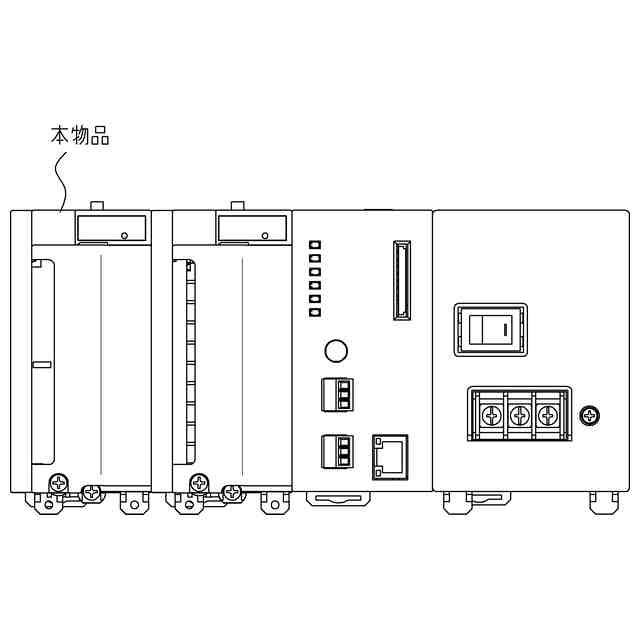

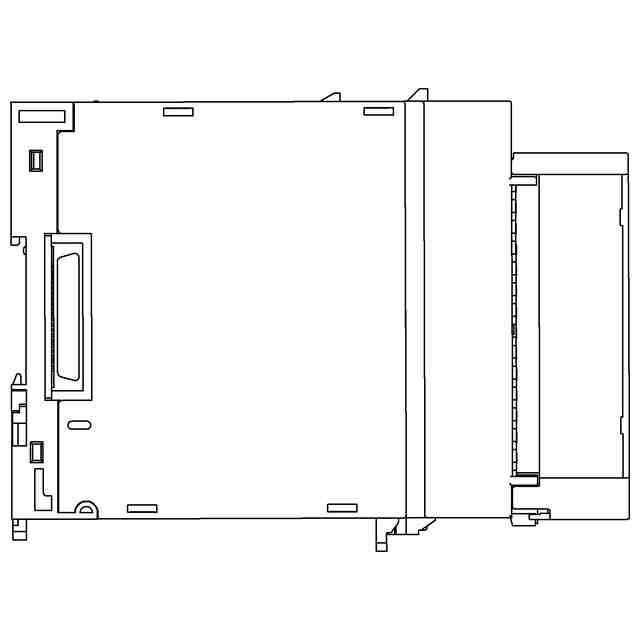

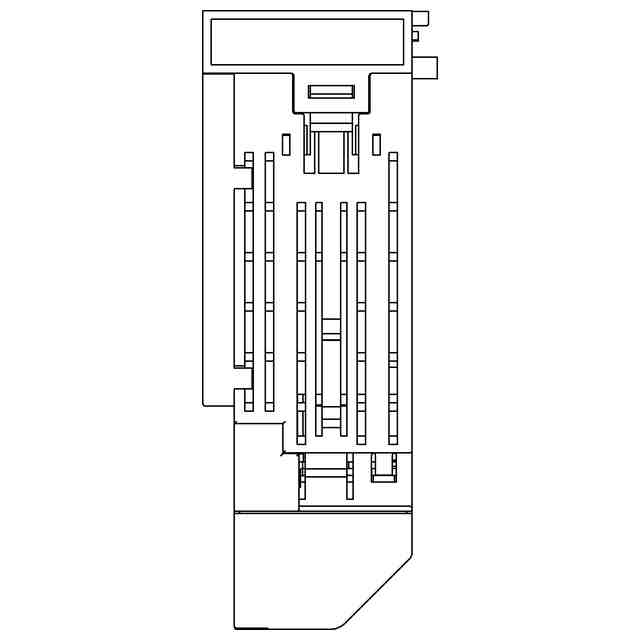

意匠に係る物品の説明本物品は、温度等のプロセス量の入力データやデジタル信号を取り込み、外部コンピュータへ送信して、該外部コンピュータでデータの集録・監視を行うネットワーク対応のデータ集録器に用いられる入出力器である。「カバーを外した状態の正面、平面、左側面側斜視図」及び「カバーを外した状態の正面、底面、右側面側斜視図」に示すように、正面には略一面に複数の入力/出力端子(プッシュイン端子)が設けられ端子群を形成している。「正面図」に示すように、通常時では端子群にカバーが取り付けられており、入力/出力結線時にはカバーが外される。「背面図」に示すように、背面中央にはDINレールを横方向に挿通させるレール挿通部が設けられ、背面右下にはDINレールに入出力器を固定するためのDINレールロックレバーが設けられている。「右側面図」に示すように、右側面中央部にはヘッダー型コネクタが設けられている。「左側面図」に示すように、左側面中央部にはレセプタクル型コネクタが設けられている。「正面図」に示すように、上部右方に表れる円形部分は動作状態(通常の起動/運転中、パラメータの初期化、故障予知アラーム、各種エラーなど)を表示するためのLEDである。「平面図」及び「底面図」に示すように、左右に複数並んで表れる細長い長方形部分は、筐体内の熱を逃がすための放熱用の穴である。本物品は、「DINレールに取付けた状態の参考斜視図」に示すように、レール挿通部をDINレールに挿通し、DINレールロックレバーによりDINレールに固定して使用される。本物品は、「使用状態を示す参考図」に示すように、単一又は複数台を接続して使用可能であり、電源、通信、入力、出力などの各種機能を備えた他の機器と共にDINレールに並んで取り付けられ、本物品の背面右突起部を左隣の機器の孔部に挿入したり、本物品の背面孔部に左隣の機器の突起部が挿入されることで位置合わせをし、前記レセプタクル型コネクタと左隣の機器のヘッダー型コネクタとが接続され、前記レセプタクル型コネクタと右隣の機器のヘッダー型コネクタとが接続されてデータ集録器を形成する。なお、突起部及び孔部によって各機器の接続後の位置ずれは防止される。このデータ集録器では、用途や状況などに応じて各機器の並びや組合せを変更できる。
意匠の説明

関連意匠
