発行日2025-05-26
公報種別意匠公報(S)
登録番号1799462
登録日2025-05-16
意匠に係る物品天井裏点検口
意匠分類L4-642(建築用構成品)
出願番号2024023367
出願日2024-11-11
意匠権者コンドーエフアルピー工業株式会社
代理人弁理士法人NT

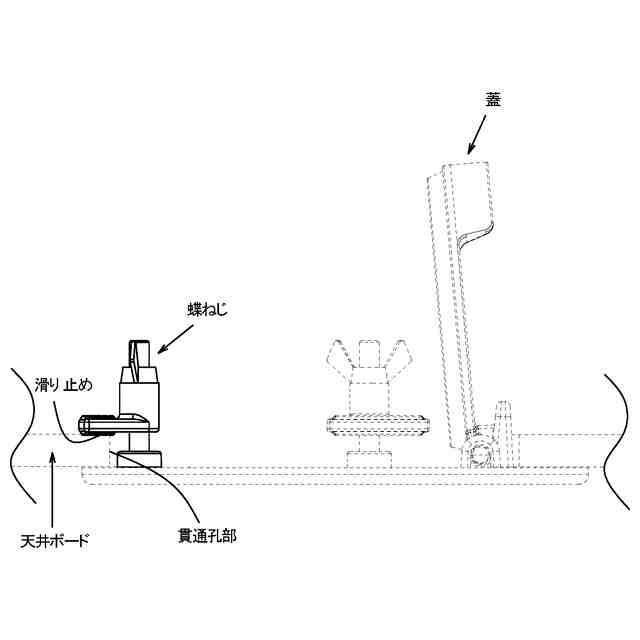

意匠に係る物品の説明本物品は、建築物の天井ボードに設けられた貫通孔部に対して蝶ねじを回転させることにより挟み込んで固定され、天井裏を点検するための天井裏点検口である。本物品の蝶ねじは、天井ボードの厚みが異なっていても締め代を変更するだけで対応可能であり、挟み込む部分に滑り止めが設けられているため、安定して固定される。下からカメラを挿入することにより蓋が開き、天井裏の全方向を撮影して監視することができる(使用状態を示す参考図参照)。

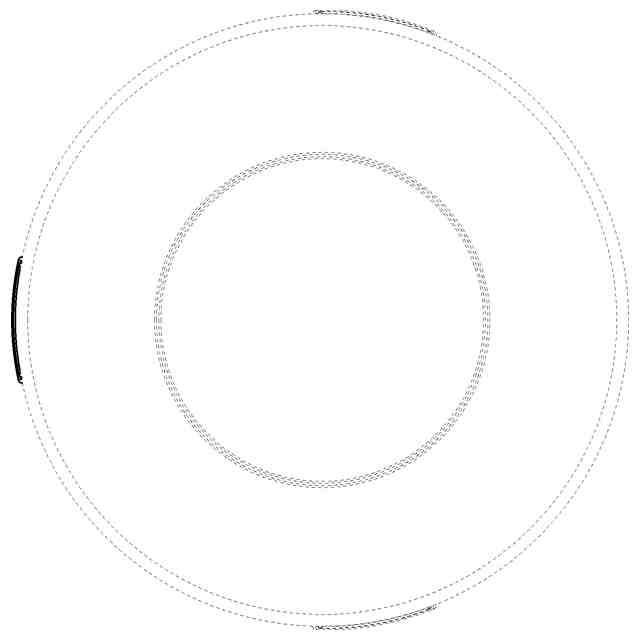

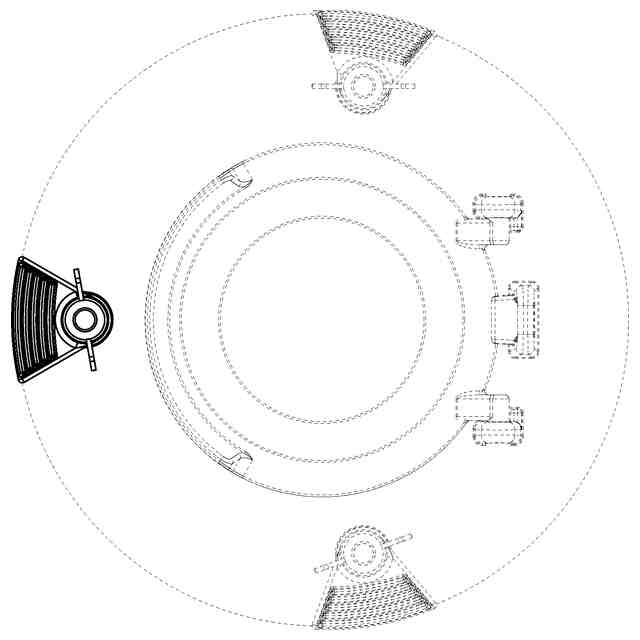

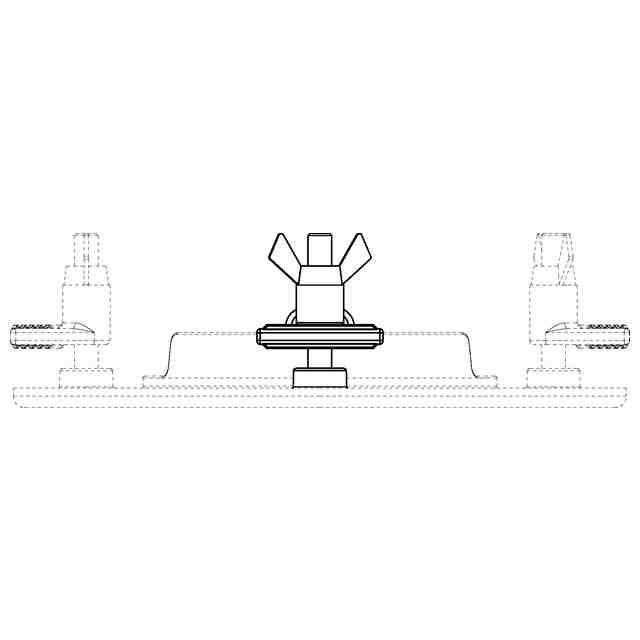

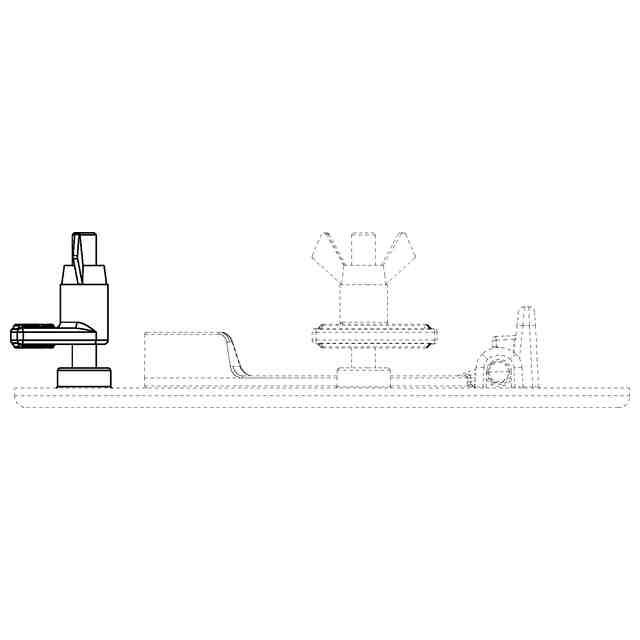

意匠の説明右側面図は左側面図と左右対称であるため、省略する。実線で表した部分が、部分意匠として意匠登録を受けようとする部分である。

関連意匠
