発行日2025-05-23
公報種別意匠公報(S)
登録番号1799363
登録日2025-05-15
意匠に係る物品入巾木
意匠分類L6-50(建築用内外装材)
出願番号2024023236
出願日2024-11-08
意匠権者株式会社アシスト
代理人個人

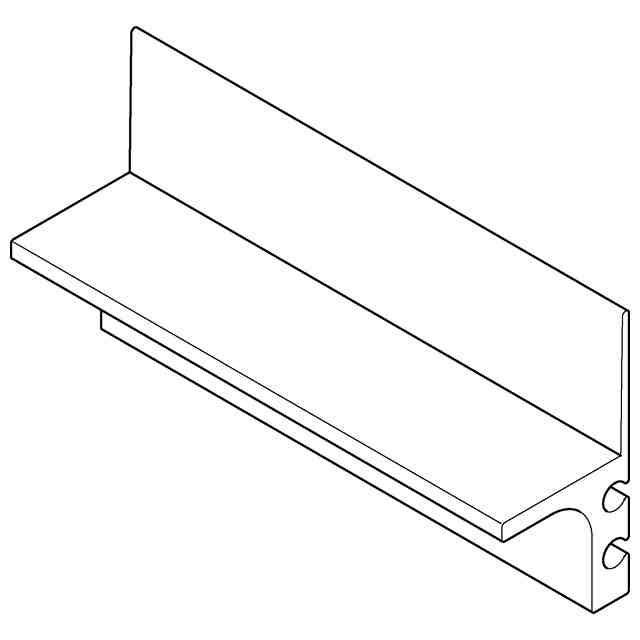

意匠に係る物品の説明本物品は、建物の壁と床との取り合い部に設けられる入巾木である。入巾木は押出成形により得られる長尺品からなり、垂直なベース壁と、ベース壁の上面後端から上向きに突出して、壁に締結固定される締結壁と、ベース壁の前面上端から前向きに突出して、石膏ボード等の壁材を受け止め支持する受止壁とを備える。締結壁の厚みは、ベース壁の厚みよりも小さく形成されている。ベース壁には、左右に隣り合う本物品どうしを位置合わせするための接合ピンが差し込み装着される連結孔が上下に2個設けられている。

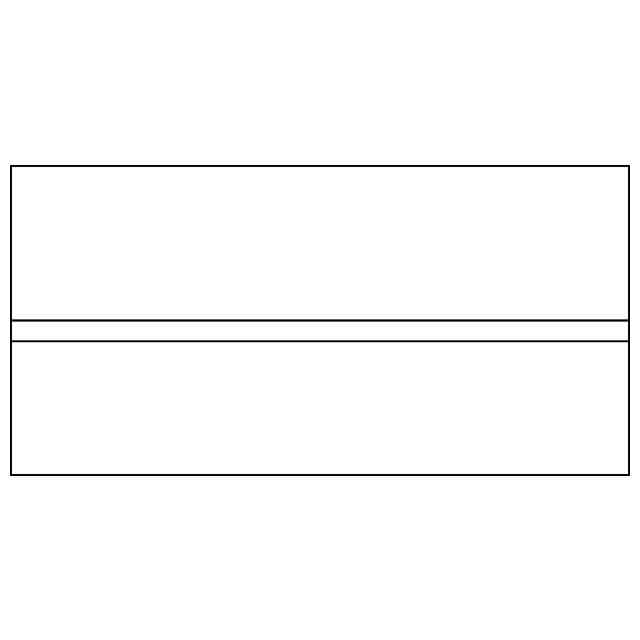

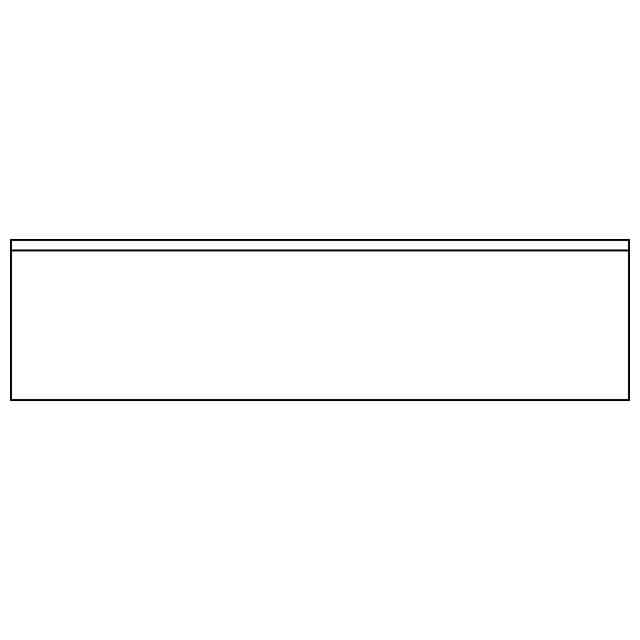

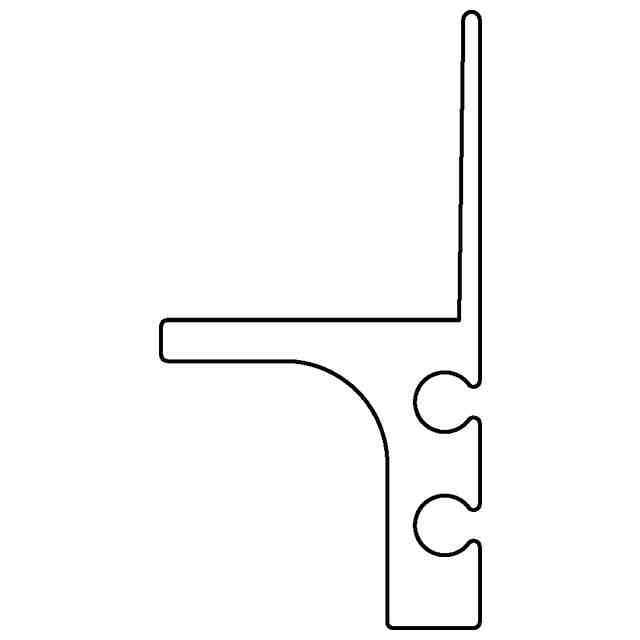

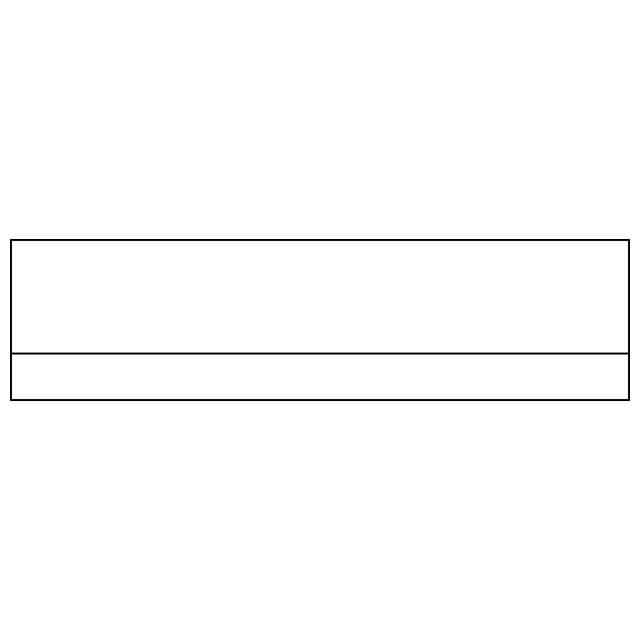

意匠の説明この意匠は、正面図において左右に連続するものである。左側面図は右側面図と対称にあらわれるため省略する。

関連意匠
