発行日2025-06-25
公報種別意匠公報(S)
登録番号1802022
登録日2025-06-17
意匠に係る物品段鼻保護見切り材用ブラケット
意匠分類L4-3410(建築用構成品)
出願番号2024025947
出願日2024-12-16
意匠権者株式会社アシスト
代理人個人

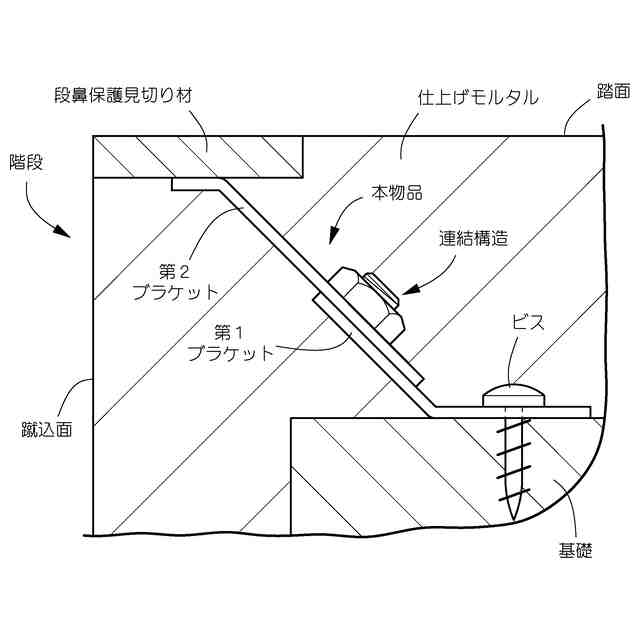

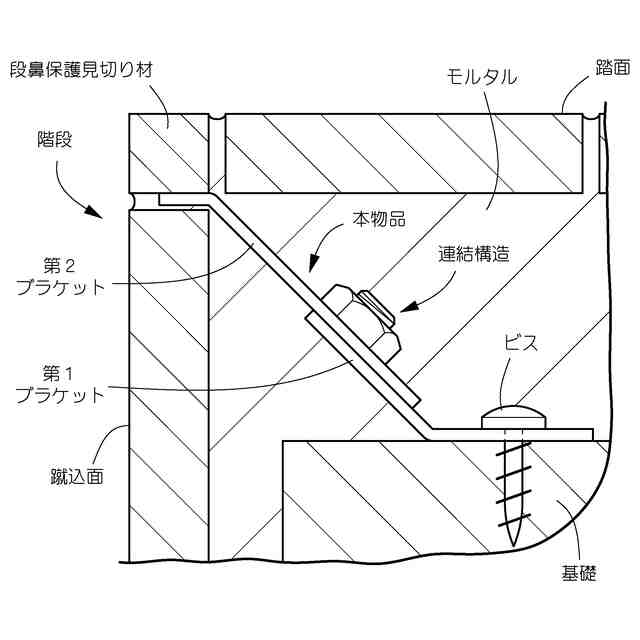

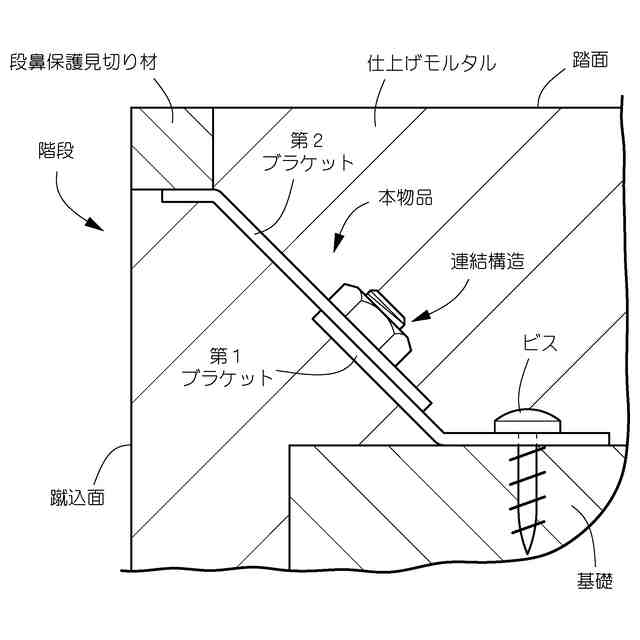

意匠に係る物品の説明本物品は、階段(コンクリート階段)の構築時に段鼻保護見切り材を仮保持し、階段の構築後は段鼻保護見切り材のアンカーとなる、段鼻保護見切り材用のブラケットである。当該見切り材用ブラケットは、ビスで階段状の基礎に固定される第1ブラケットと、段鼻保護見切り材が固定される第2ブラケットと、両ブラケットを連結する連結構造とを備える。第1ブラケットには、ビスを挿通するための締結孔が形成されている。連結構造は雌雄のねじ体と雄ねじ体が挿通される連結孔などを備える。見切り材用ブラケットの全体の高さ寸法及び前後寸法は、両ブラケットの相対的な連結位置を変更することにより調整可能に構成されている。
意匠の説明参考図を除く図面において、実線で表された部分が、部分意匠として意匠登録を受けようとする部分である。

関連意匠
