登録番号1799345
登録日2025-05-15
意匠に係る物品配管分岐部用止水加工具
意匠分類K1-202(利器及び工具)
出願番号2024018142
出願日2024-09-02
意匠権者ヨネ株式会社
代理人弁理士法人みのり特許事務所

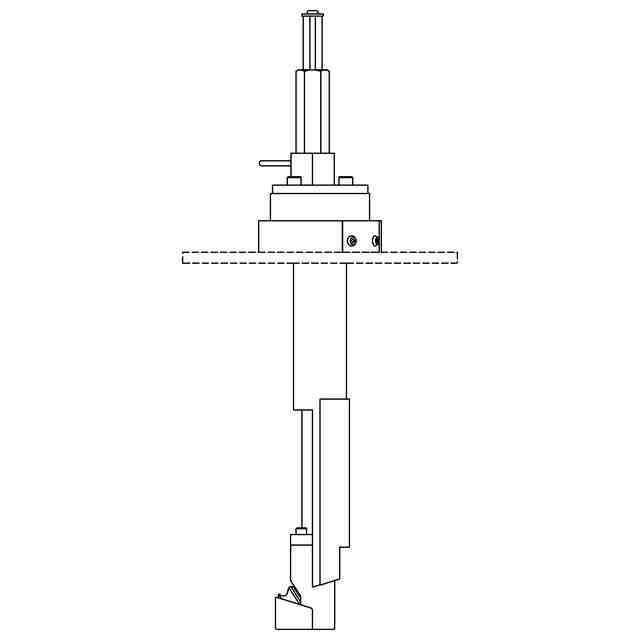

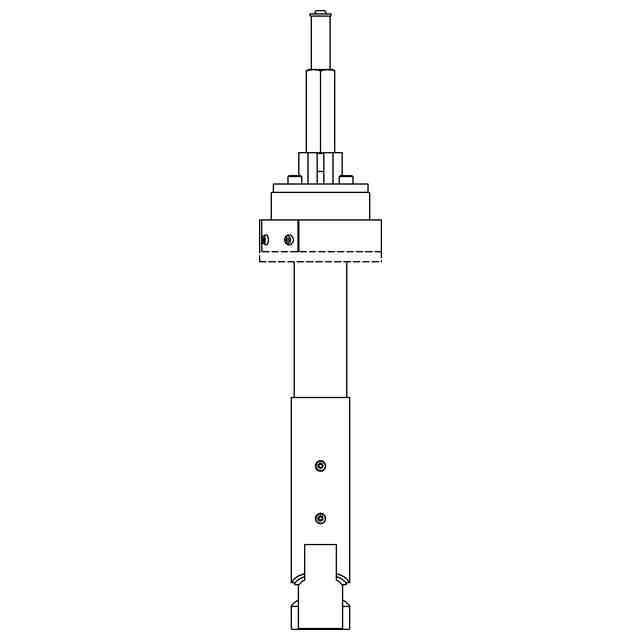

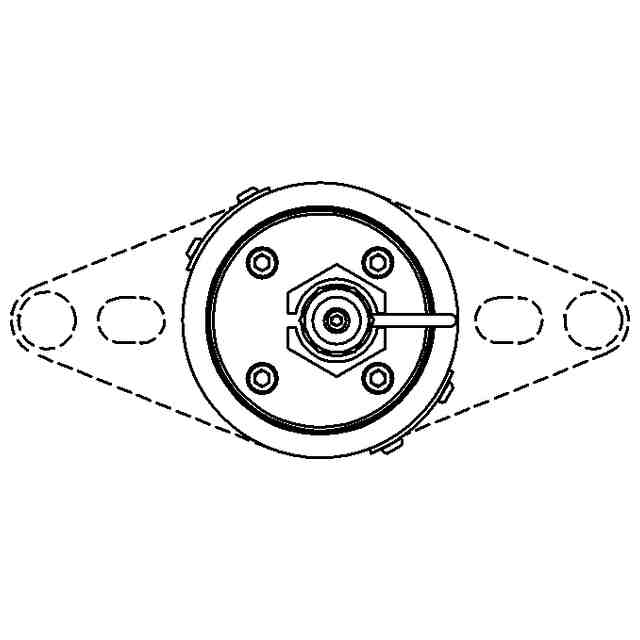

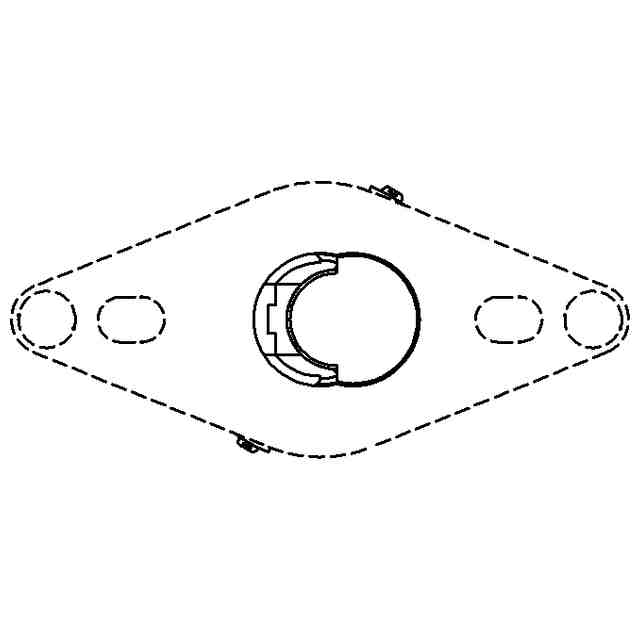

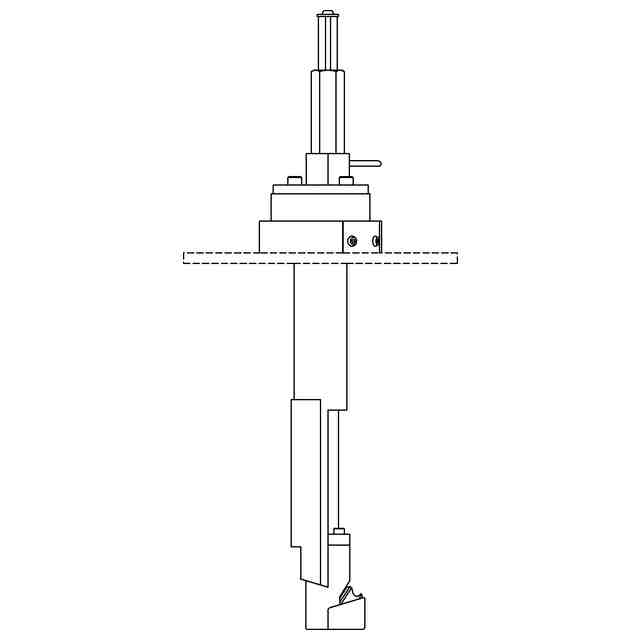

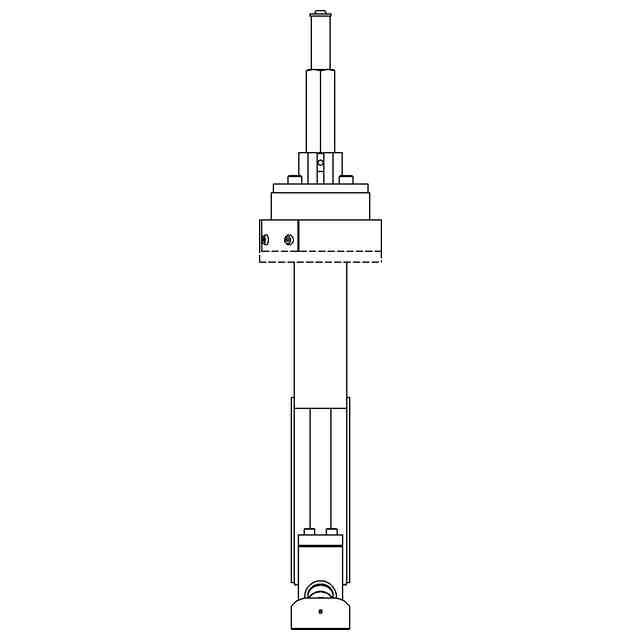

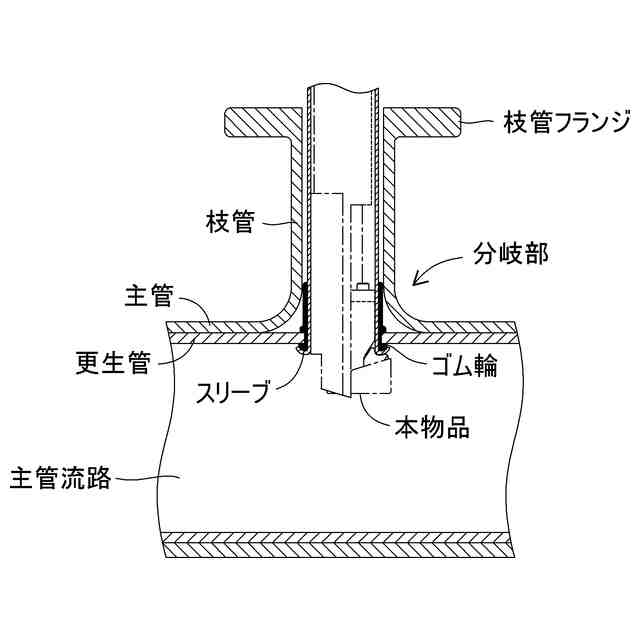

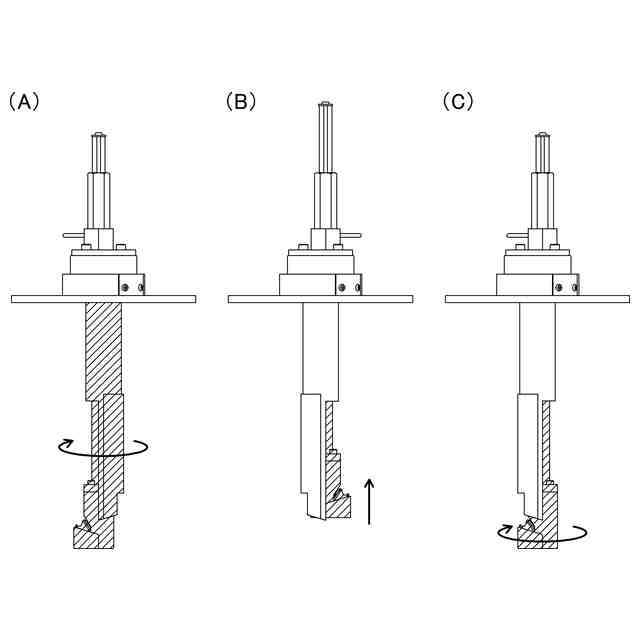

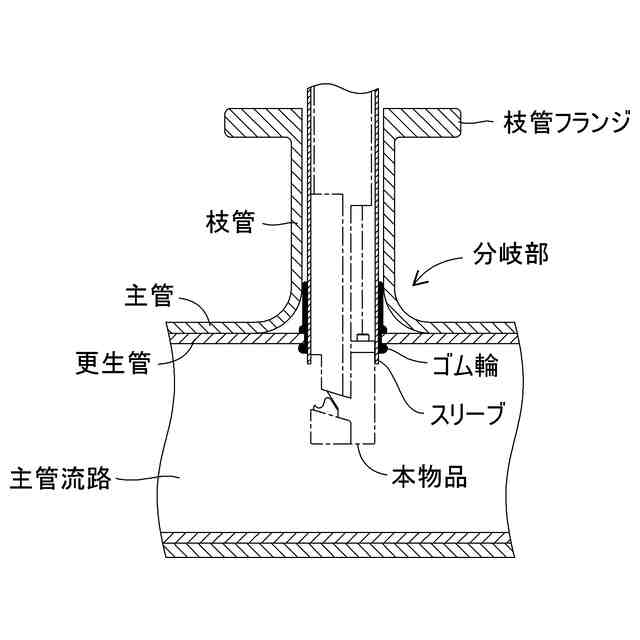

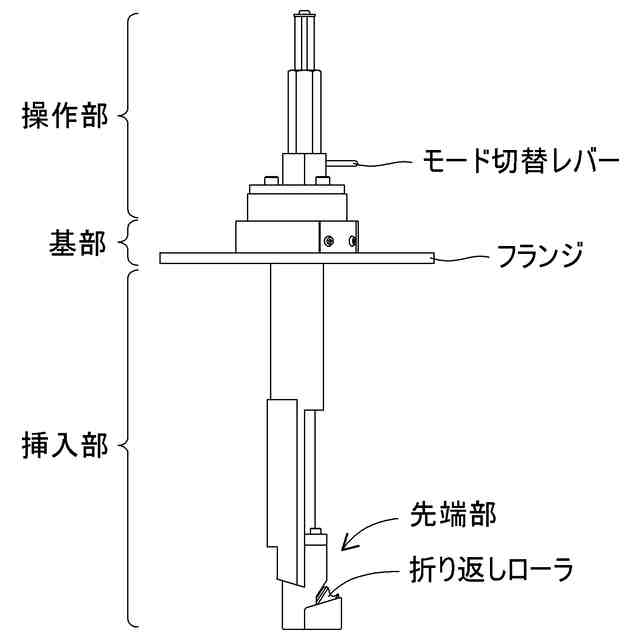

意匠に係る物品の説明本物品は、内部に更生管が設けられた主管の分岐部に止水加工を施すための配管分岐部用止水加工具である。本物品は、フランジを含む基部の上方に位置する操作部を操作することにより、基部の下方に位置する挿入部全体がフランジに直交する軸周りに回動したり([変形後の状態を示す参考正面図](A)のハッチング部参照)、先端部を含む挿入部の一部が引き上げられたり(同図(B)のハッチング部参照)、先端部を含む挿入部の一部がフランジに直交する別の軸周りに回動したりする(同図(C)のハッチング部参照)。本物品は、[使用状態を示す参考図1]に示すように、ゴム輪を被せた状態で更生管の開口部に嵌め込まれた円筒状の金属スリーブに挿入部を挿入して使用される。本物品によれば、[使用状態を示す参考図2]に示すように、ゴム輪を圧縮しながら金属スリーブの下端を外側に折り返すことができる。
意匠の説明実線で表した部分が、意匠登録を受けようとする部分である。
