発行日
2024-12-19
公報種別
意匠公報(S)
登録番号
1787381
登録日
2024-12-11
意匠に係る物品
タップ
意匠分類
K1
-403(利器及び工具)
出願番号
2024011104
出願日
2024-05-31
意匠権者
株式会社彌満和製作所
代理人
個人
,
個人
,
個人
,
個人
意匠に係る物品の説明

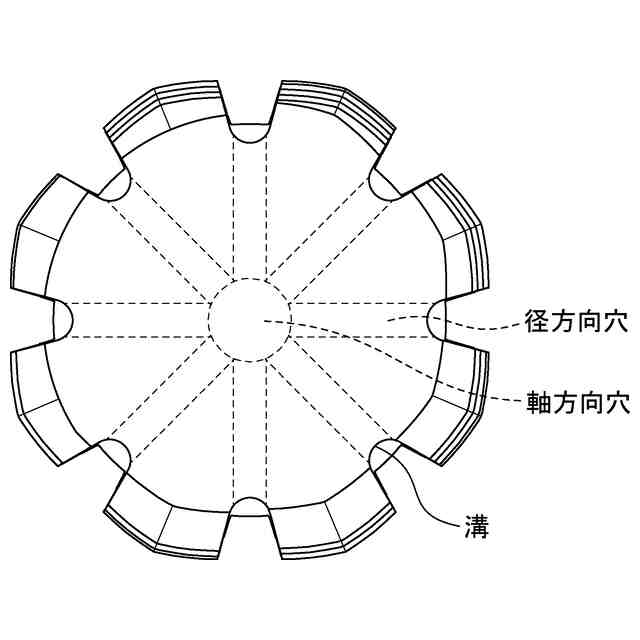

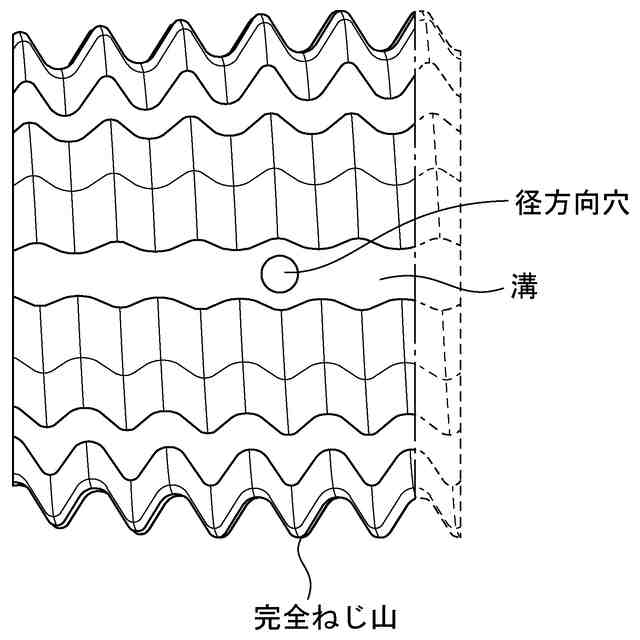

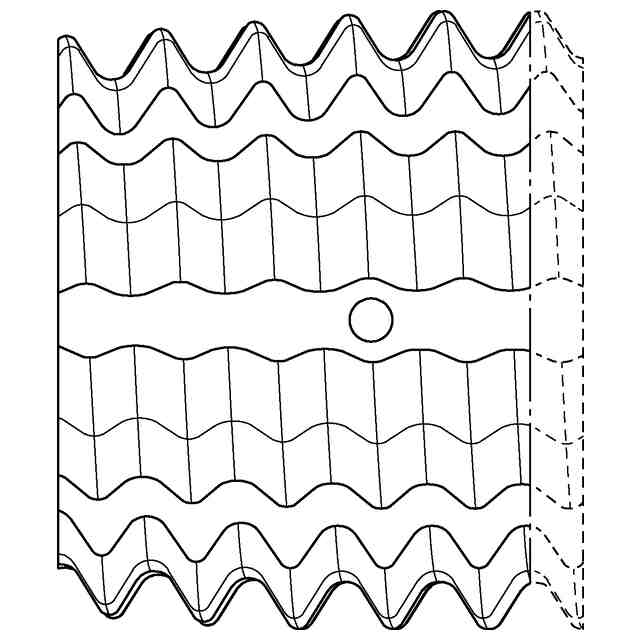

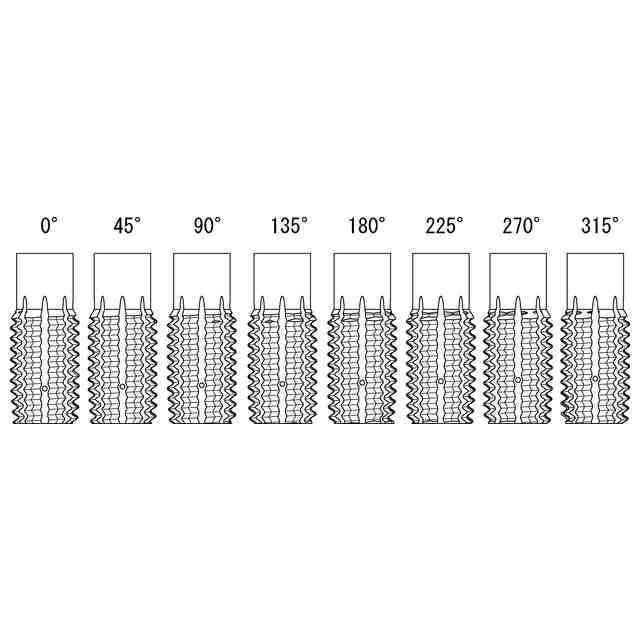

本物品は、油穴を有するタップである。油穴は、拡大左側面参考図に示すように、軸方向穴がタップの軸方向に延び、軸方向穴から溝へ向かって放射状に径方向穴が延びている。各径方向穴は、45°ずつ回転させた状態の参考図に示すように、完全ねじ山を基準に1ピッチ分の範囲であって、ねじ山に沿って軸方向にずれた位置において各溝に貫通している。
意匠の説明

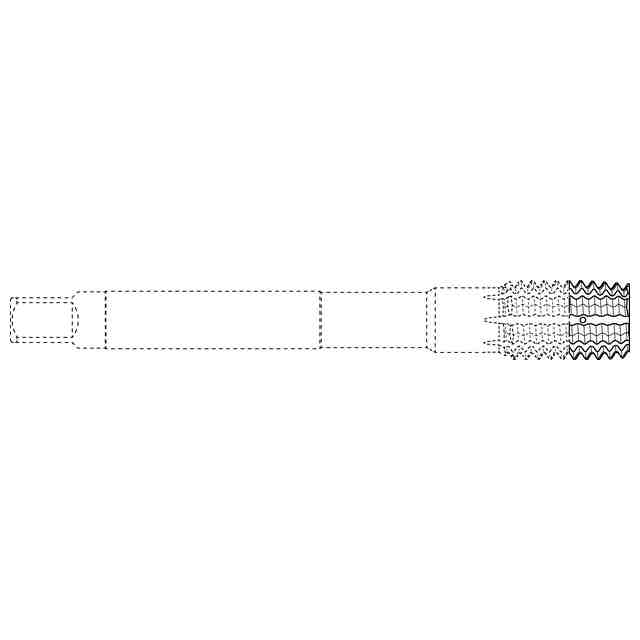

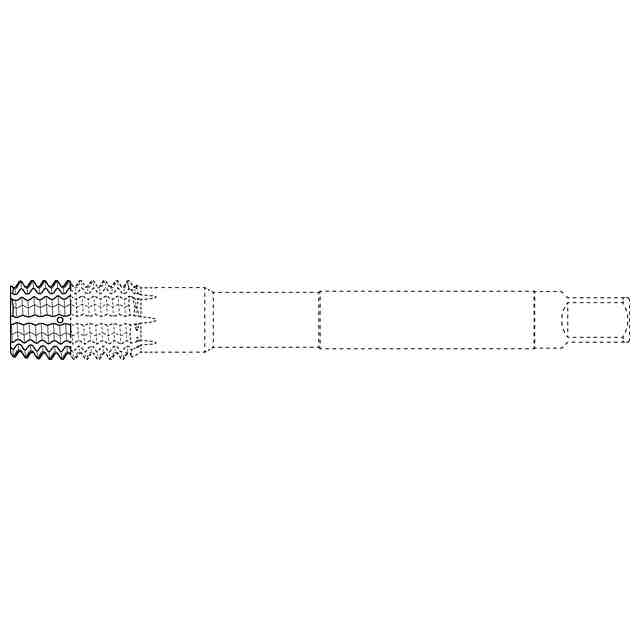

実線で表された部分が意匠登録を受けようとする部分である。一点鎖線は、意匠登録を受けようとする部分とその他の部分との境界のみを示す線である。
