発行日2025-04-23
公報種別意匠公報(S)
登録番号1796956
登録日2025-04-15
意匠に係る物品タップ
意匠分類K1-403(利器及び工具)
出願番号2024016660
出願日2020-07-08
意匠権者株式会社大岡製作所
代理人弁理士法人森本国際特許事務所

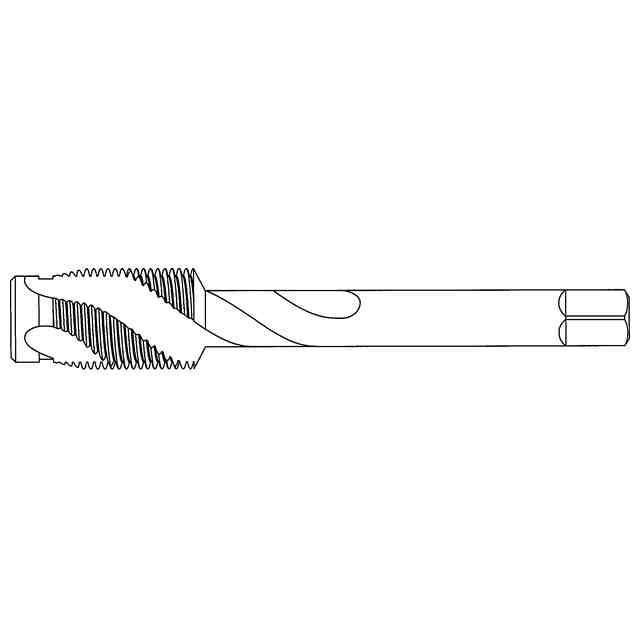

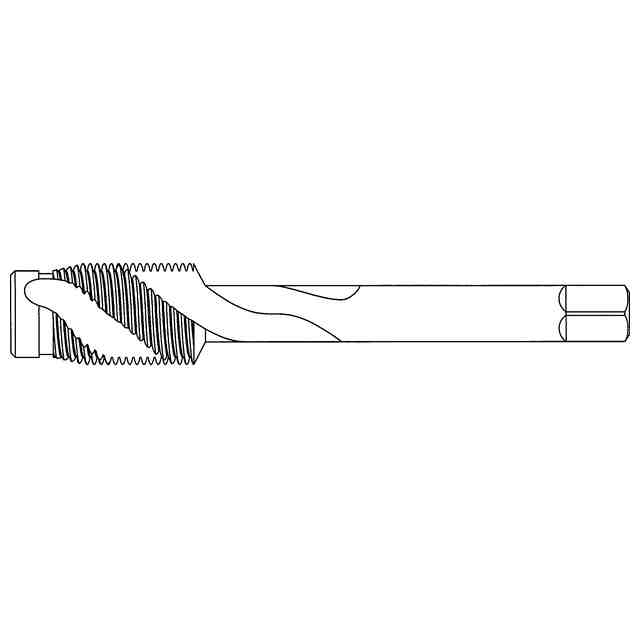

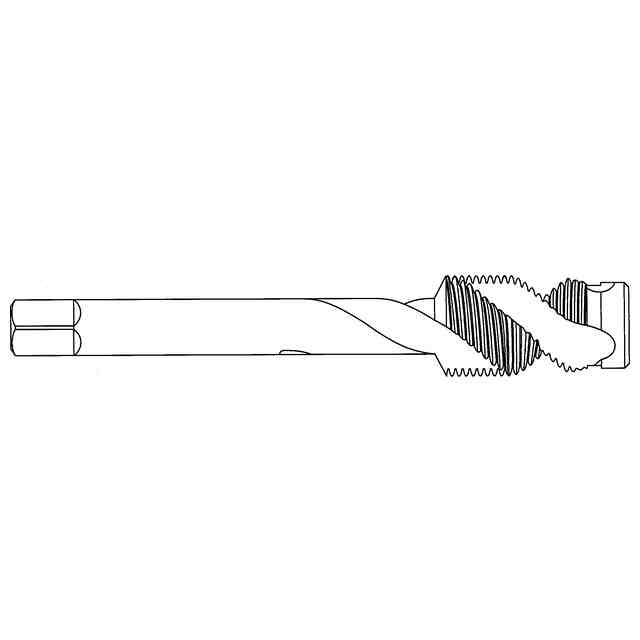

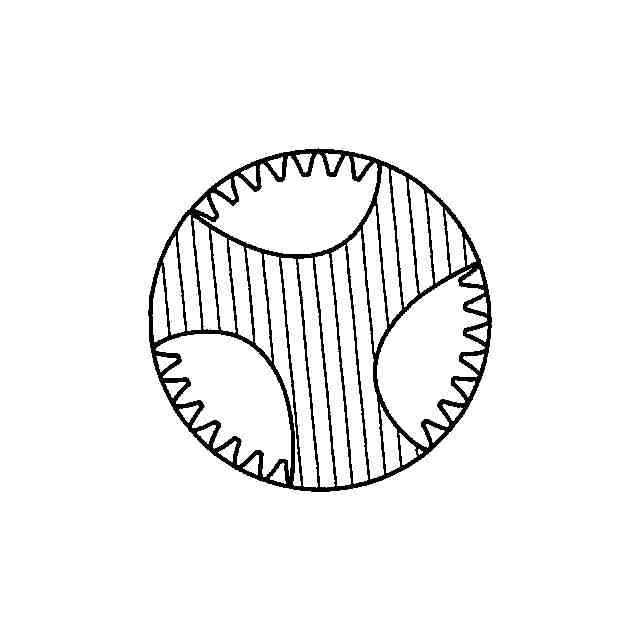

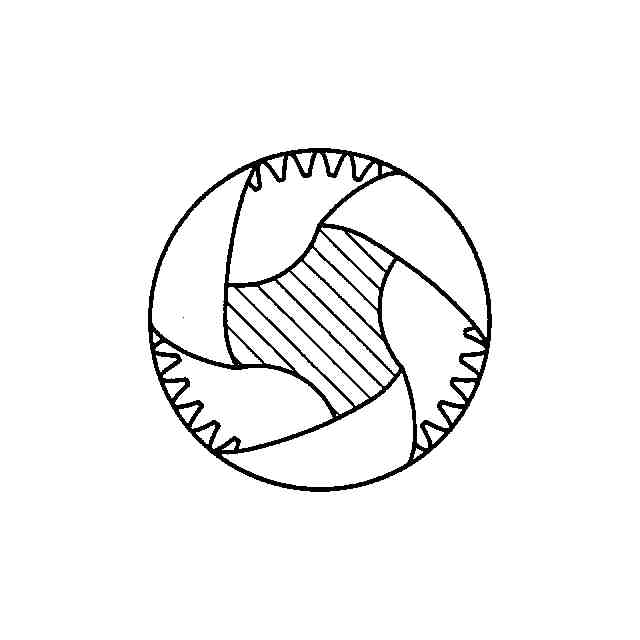

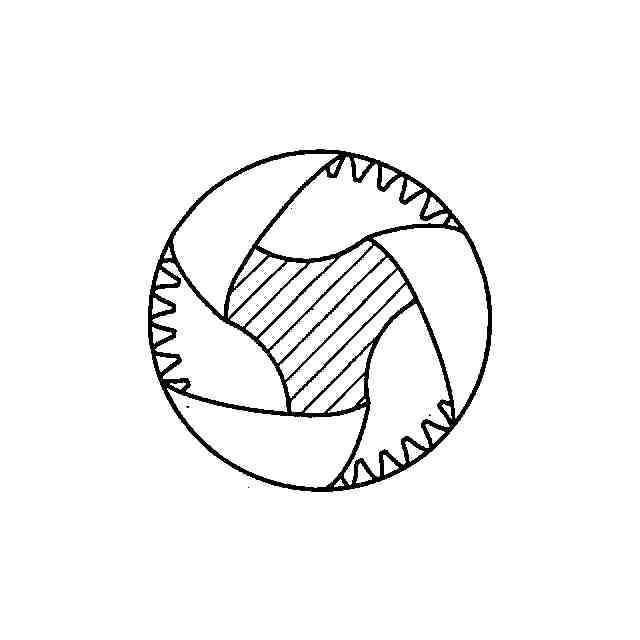

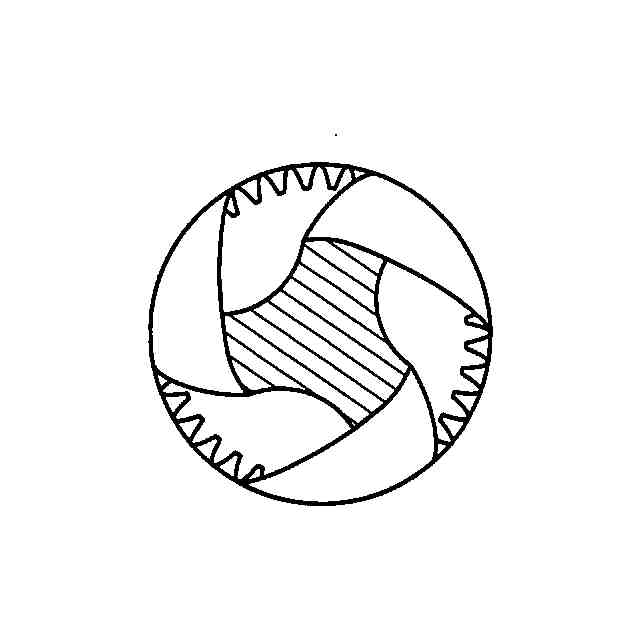

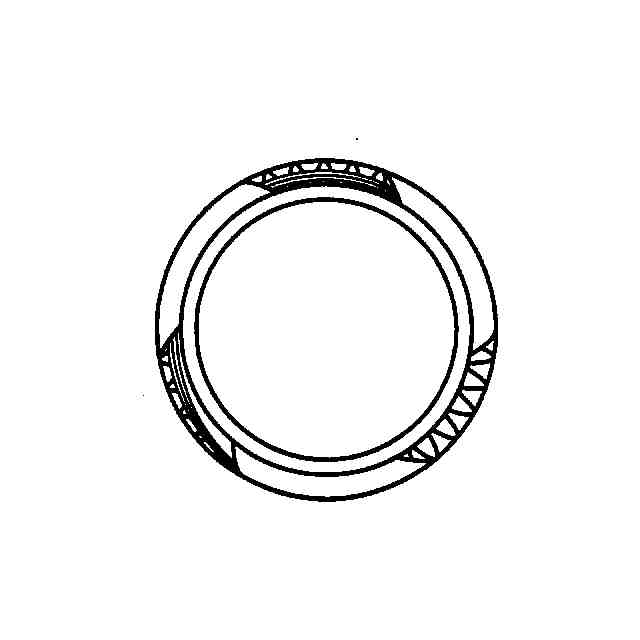

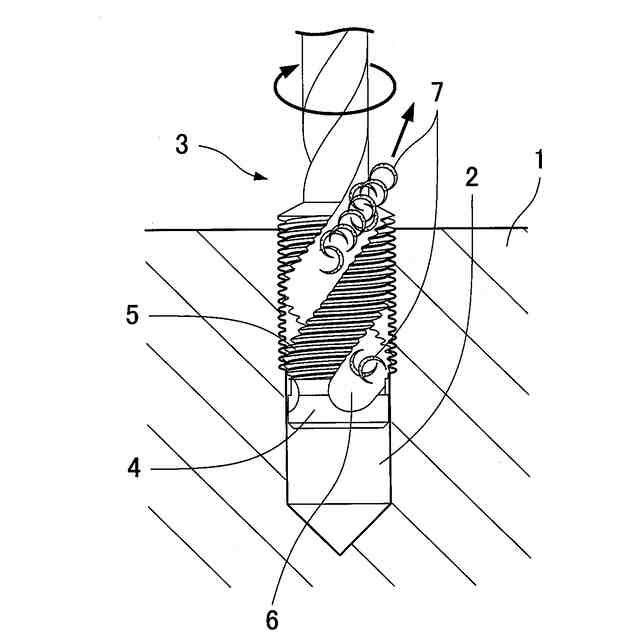

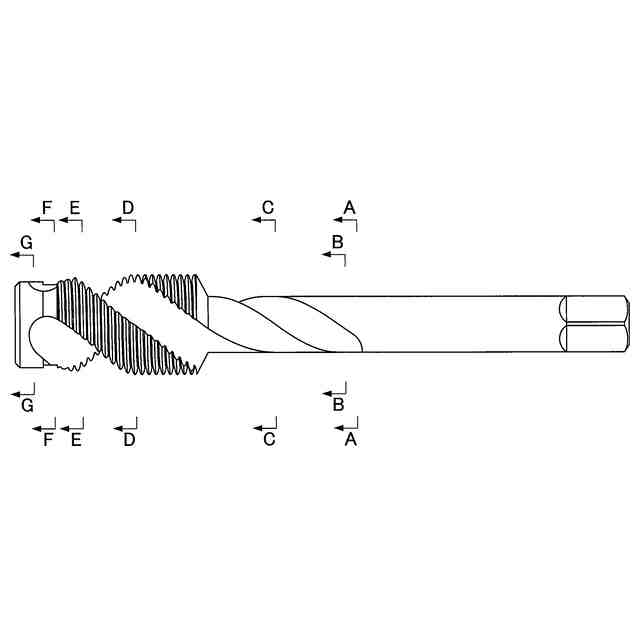

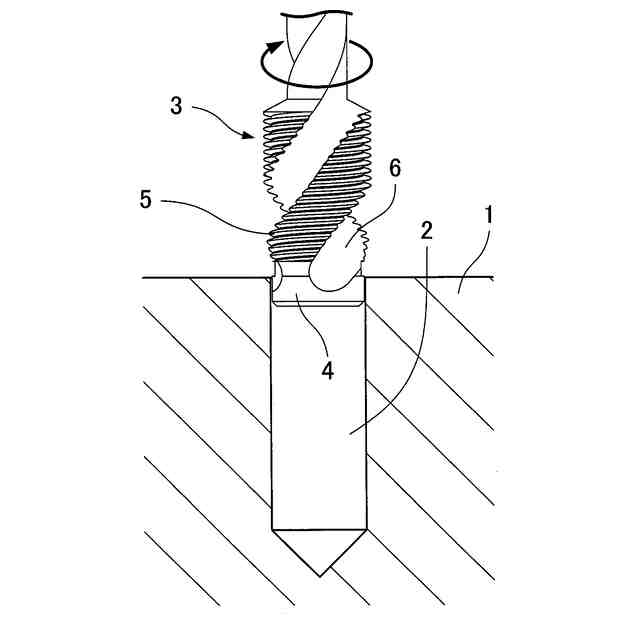

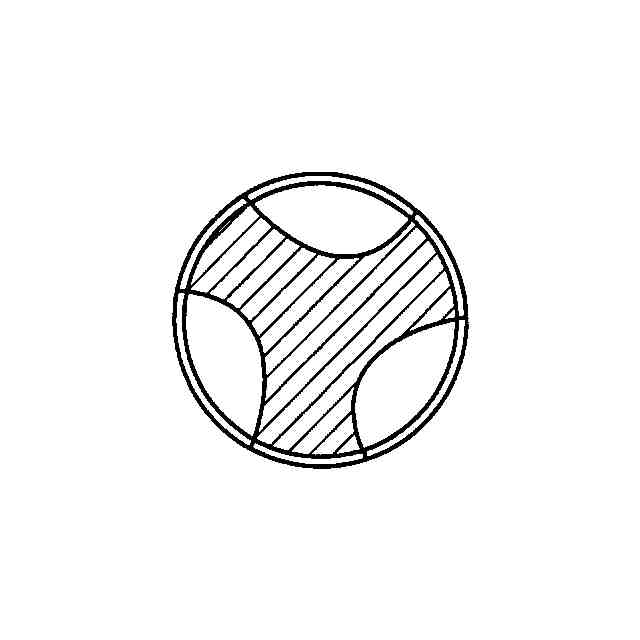

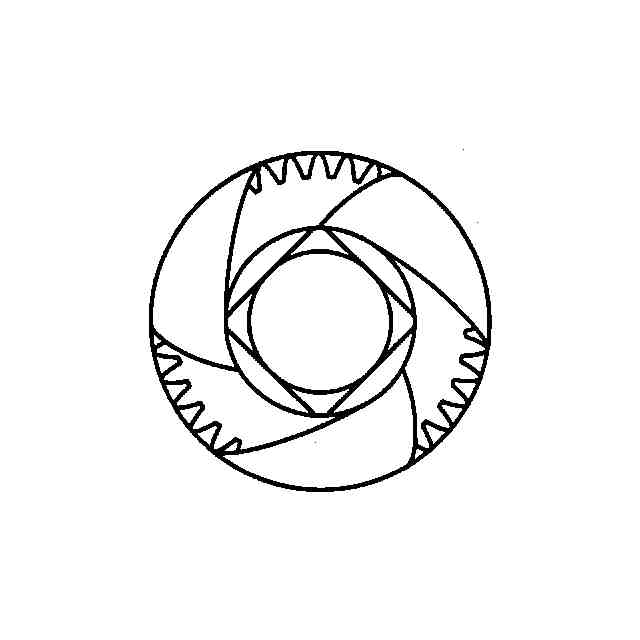

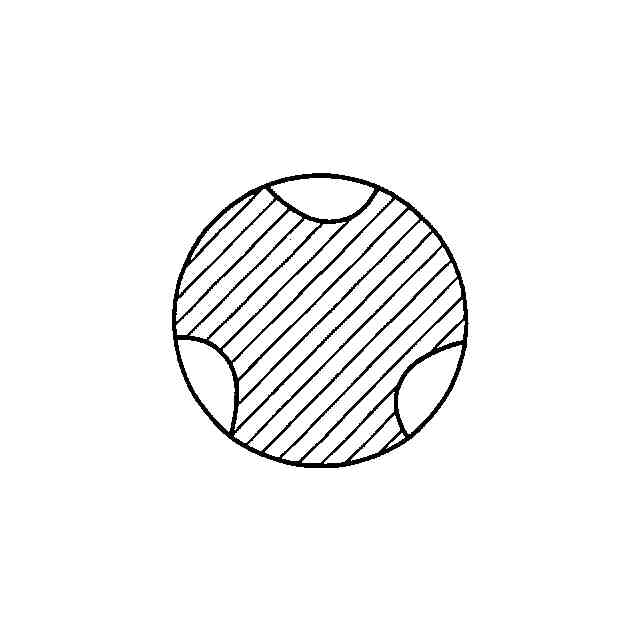

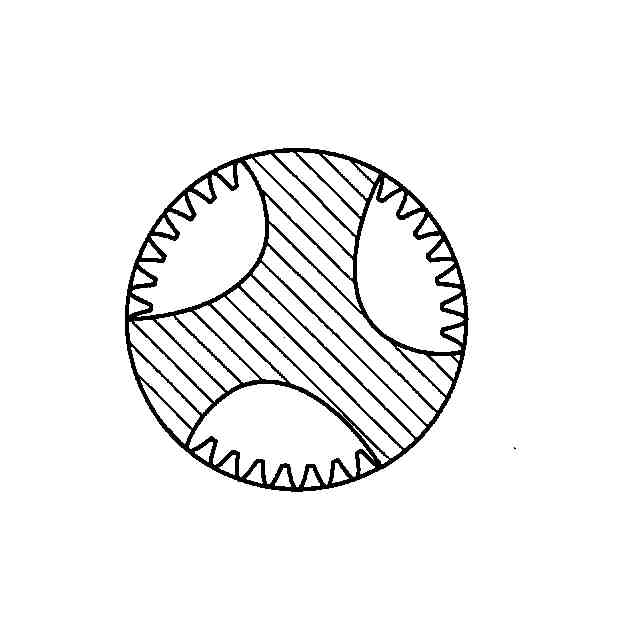

意匠に係る物品の説明本物品は、ねじ穴を加工するためのタップに係る。「使用状態を示す参考図1」に示されるように、加工対象の工作物1に形成された下穴2に本物品3を回転しながら挿入することで、本物品3の先端に形成された円柱状のガイド部材4が下穴2に大きな隙間なくはまり込む。その後、本物品3の回転と下穴2への挿入を続けることで、「使用状態を示す参考図2」に示されるように、ガイド部材4によって、本物品3における切削加工用のねじ部5が下穴2に対して芯出しされた状態とされる。これによって、その芯出しした状態でねじ穴を加工することができる。ねじ部5は本物品3の周方向に沿って複数条が形成され、隣り合うねじ部5、5どうしの間には、スパイラル状の溝6が形成されている。ねじ部5によって工作物1に切り込み加工を行うと切り粉7が発生する。切り粉7は、本物品3の回転によってスパイラル状の溝6により移送され、工作物1の外に排出される。溝6は、本物品3の長さ方向に沿った先端側に、円柱状のガイド部材4の途中まで形成されている。これにより、ねじ部5の特に先端側の部分による加工にもとづき発生した切り粉7を、確実に収容することができる。溝6は、本物品3の先端すなわち円柱状のガイド部材4の先端では開口していない。これにより、発生した切り粉7が下穴2の奥側に入り込んで排出が困難になることが、効果的に防止される。
意匠の説明

関連意匠
