発行日2025-05-16
公報種別意匠公報(S)
登録番号1798681
登録日2025-05-08
意匠に係る物品セーフティコーンのアタッチメント
意匠分類J6-49(保安機械器具等)
出願番号2024020755
出願日2024-10-07
意匠権者株式会社第一興産
代理人個人

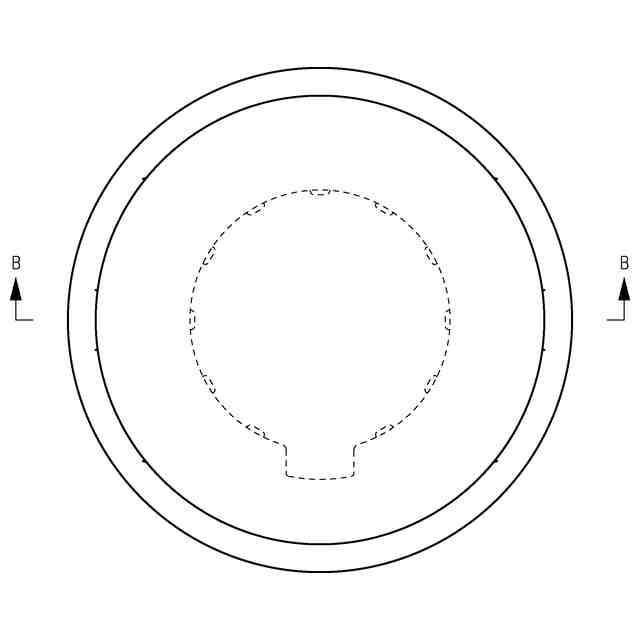

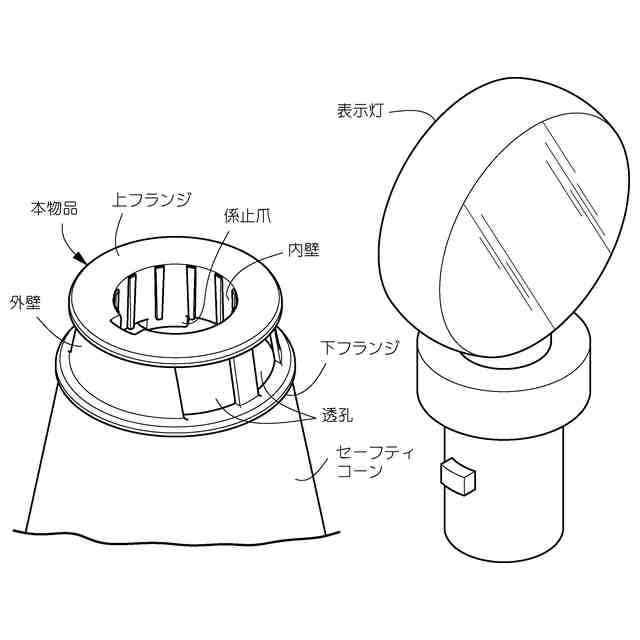

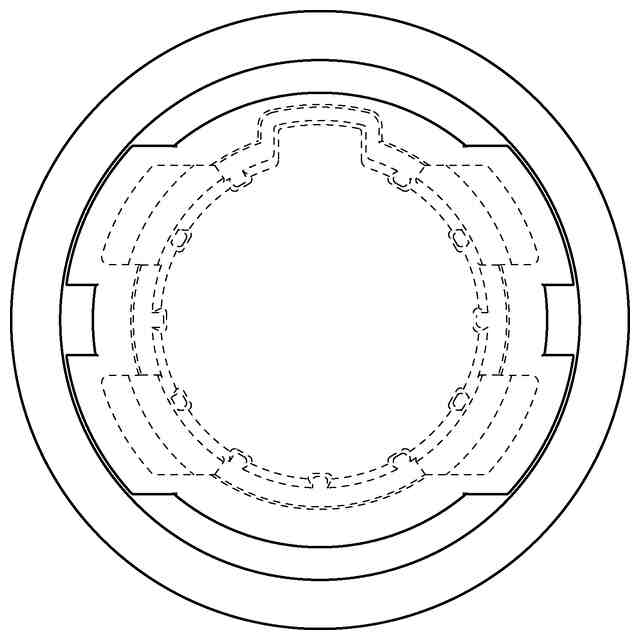

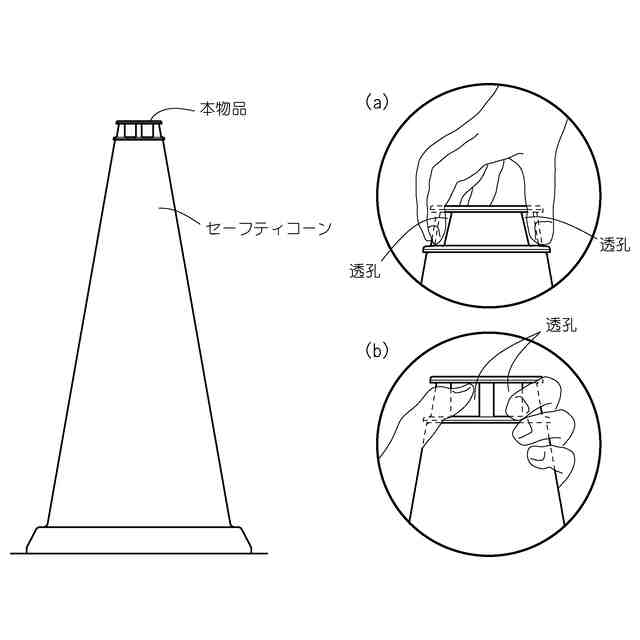

意匠に係る物品の説明本物品は、中空円錐台状のセーフティコーンの上端部に装着されるアタッチメントである。当該アタッチメントは、円リング状に形成された上下一対のフランジと、上フランジの下面と下フランジの上面とを繋ぐ中空筒状の外壁と、外壁の内側において上フランジの下面から下方に向かって片持ち状に垂設され、セーフティコーンの上端部の筒壁内に嵌め込まれる中空筒状の内壁と、内壁の下端から水平外方向に張り出し形成されて、セーフティコーンの筒壁の内面に形成された下向きの受面に係合する係止爪とを備える。外壁の周方向の4箇所には、指掛け用の透孔が開設されている。アタッチメントは、セーフティコーンの上部に表示灯を装着保持するためのアダプタとして使用することができる。使用状態を示す参考図2の(a)に示すように、アタッチメントの透孔に手指を掛けた状態、あるいは同参考図(b)に示すように、透孔に手指をあてがってアタッチメントを把持した状態で、セーフティコーンを持ち上げることができる。

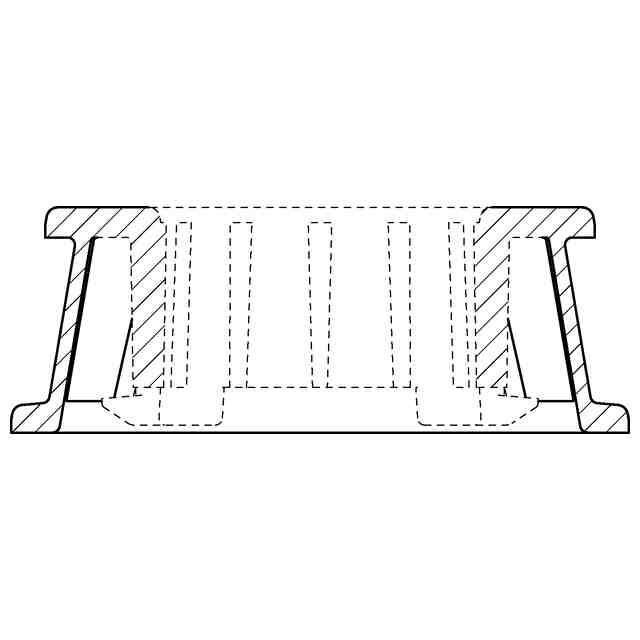

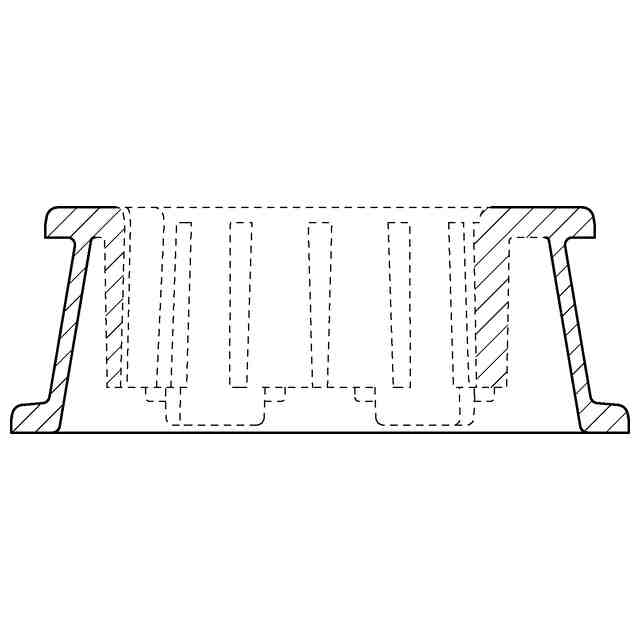

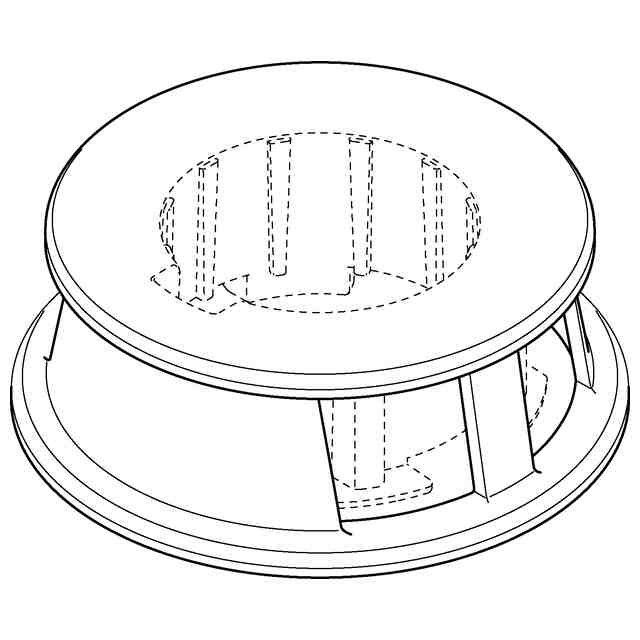

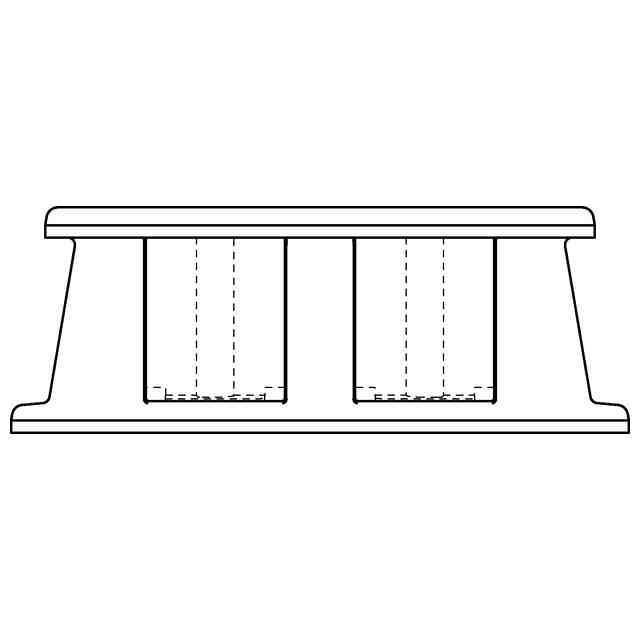

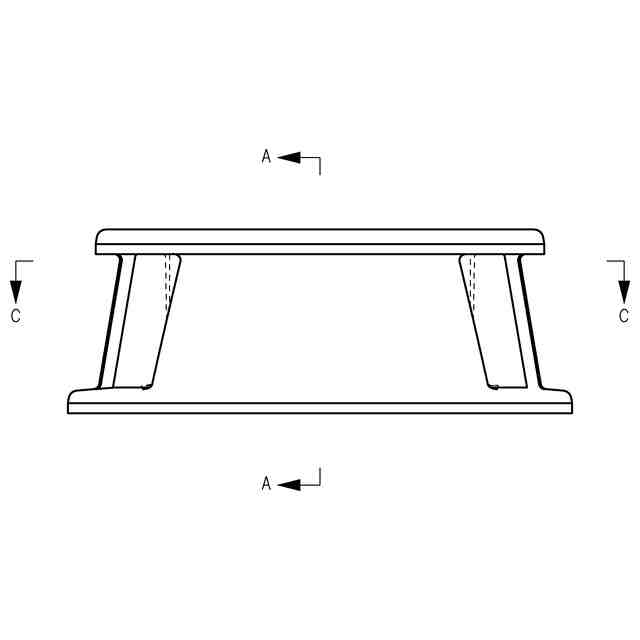

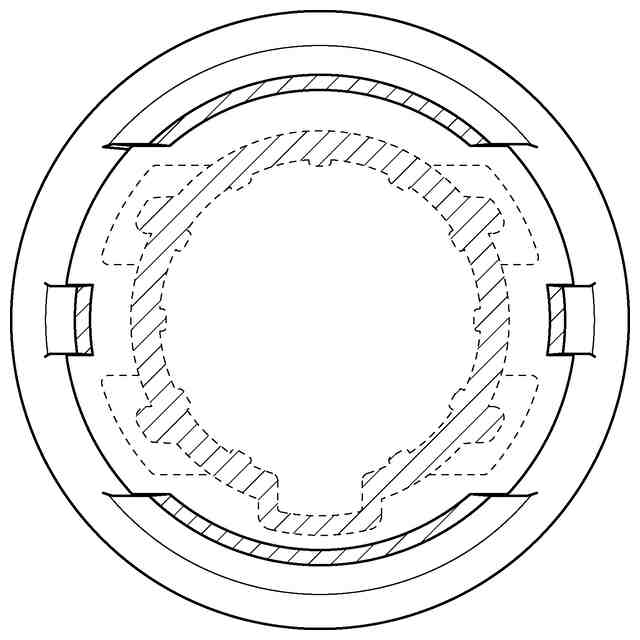

意匠の説明各参考図を除く図面において、実線で示された部分が部分意匠として意匠登録を受けようとする部分である。背面図は正面図と、左側面図は右側面図と同一にあらわれるため省略する。

関連意匠
