発行日2025-05-14
公報種別意匠公報(S)
登録番号1798431
登録日2025-05-02
意匠に係る物品分光放射計用トリガーハンドル
意匠分類K6-79(化学機械器具)
出願番号2024009749,202317567
出願日2024-05-15
意匠権者コモンウェルスサイエンティフィックアンドインダストリアルリサーチオーガナイゼーション
代理人弁理士法人鈴榮特許綜合事務所

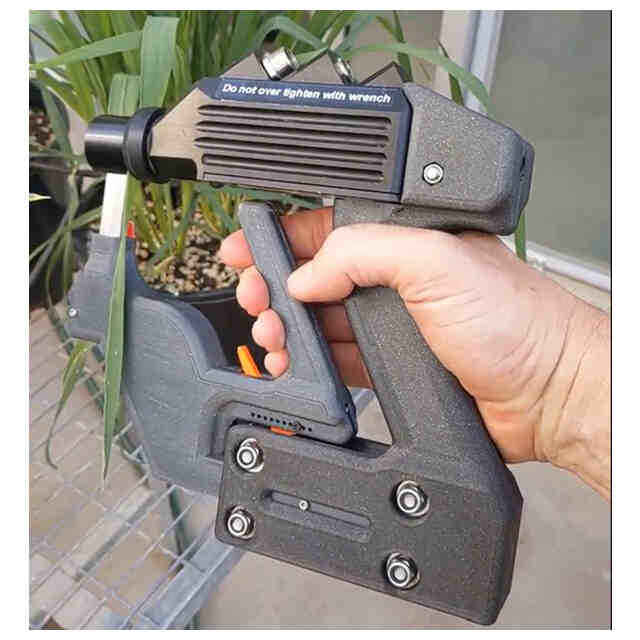

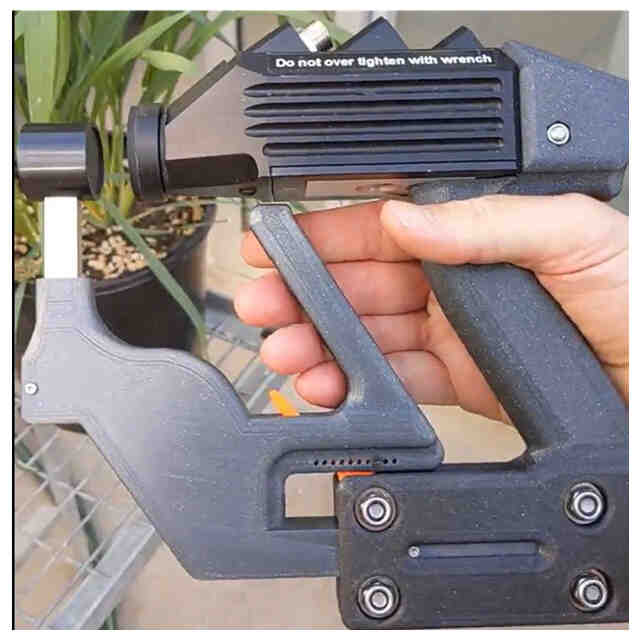

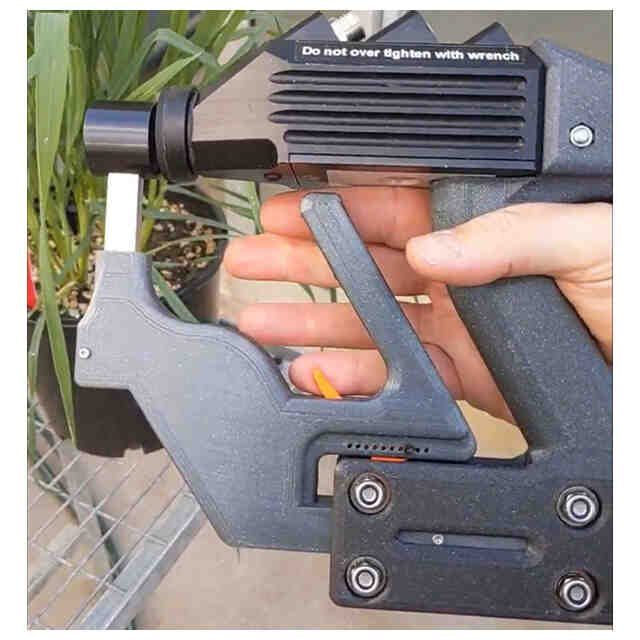

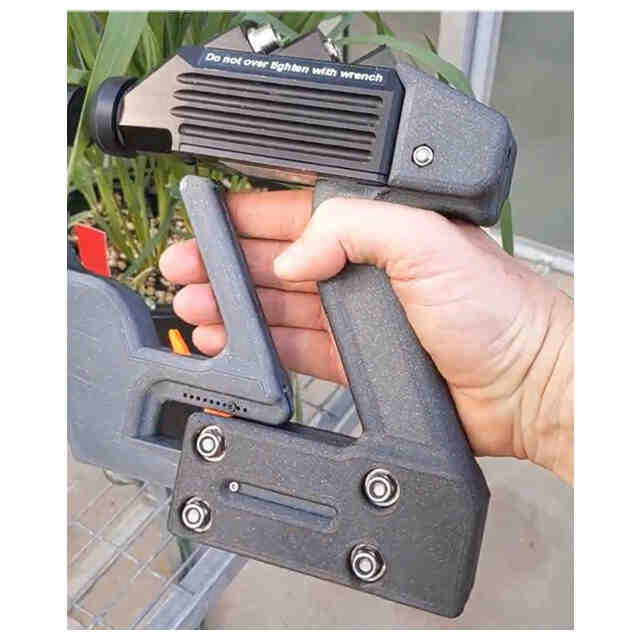

意匠に係る物品の説明本物品は、農業、植物生理学、植物表現型解析分野において、分光放射計によって植物の葉の反射率を分析する際に使用される分光放射計用トリガーハンドルであり、使用状態を示す参考図1に見られるように、本物品のハンドル本体部には、前方に接触プローブ、内部にハロゲンランプ、上部に光ファイバー接続部、そして電力供給用ケーブル接続部を有した金属ケースを取付け、また、スライドするハンドル(以下「スライダー」という。)の端部には、測定用の白黒の参照背景を付した円柱形状の支持体を取付けて使用するものである。本物品の使用に際しては、まず、使用状態を示す参考図2に見られるように、ハンドル本体とスライダーをともに握り、円柱形状の支持体と先端に光学ガラスを有する接触プローブとの間に標本となる葉を配置する。次に、使用状態を示す参考図3に見られるように、スライダーを引き、支持体と接触プローブの間を閉じ、葉を挟み込んだ状態でそのままクランプする。本物品をクランプした状態で、ハロゲンランプより一定の光を照射し、その反射光のデータを接続した光ファイバーを通じて分光放射計に伝送するものである。分光放射計による測定が終了した際には、使用状態を示す参考図4に見られるように、スライダー上に設けた引手を引くことによってクランプ状態を解除し、スライダーを元の位置に戻し、葉を開放するものである。

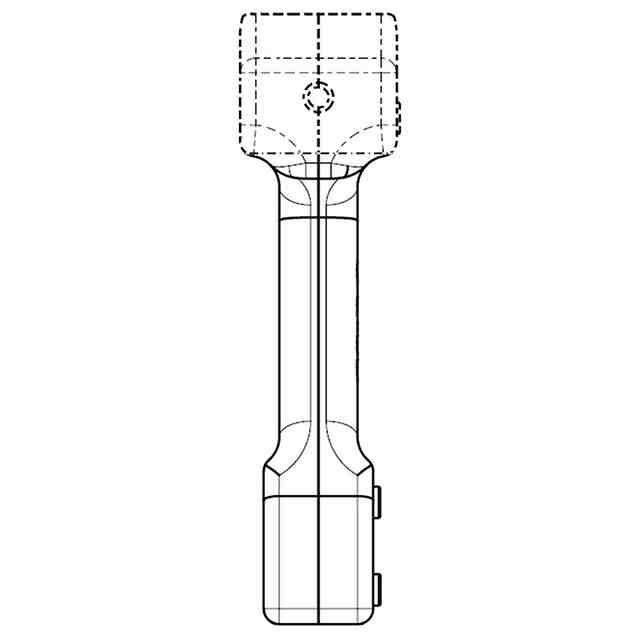

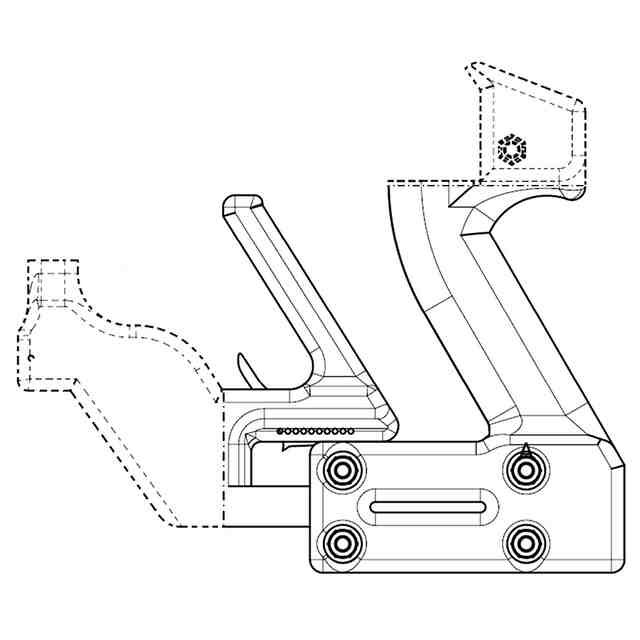

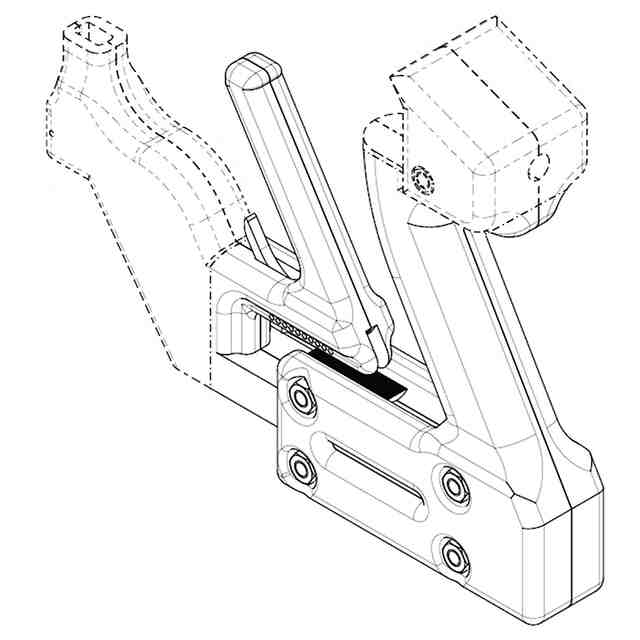

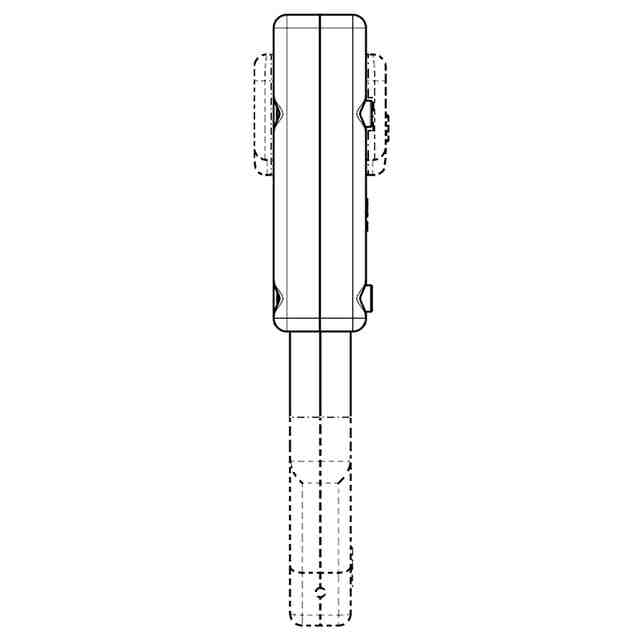

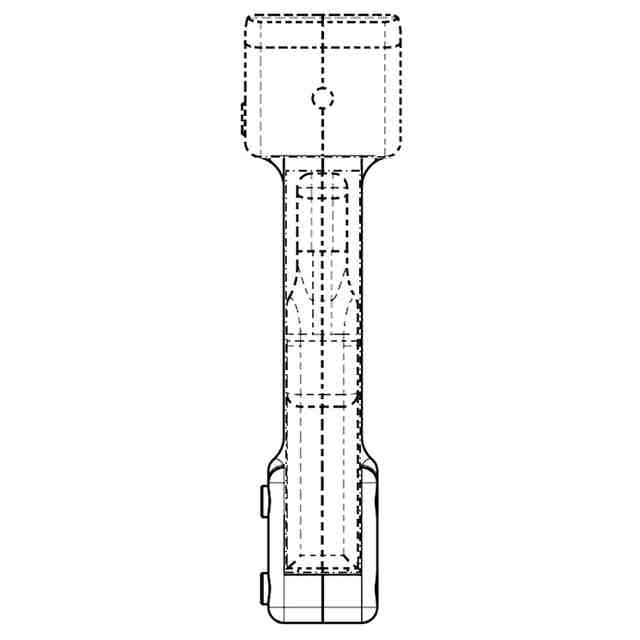

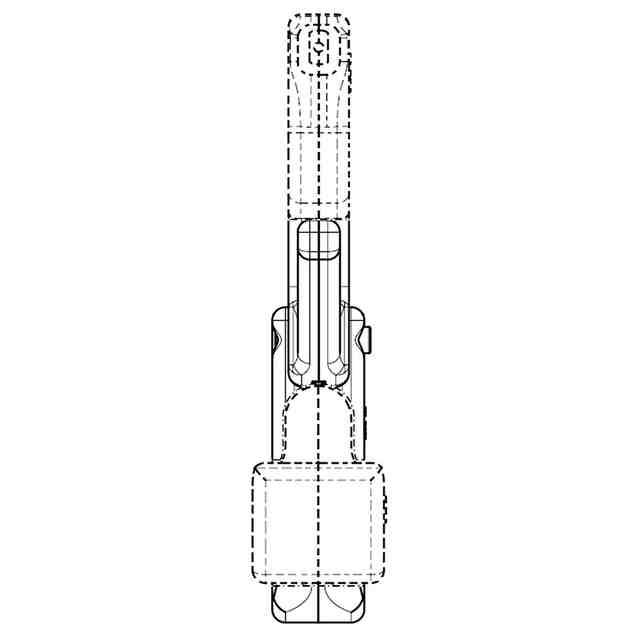

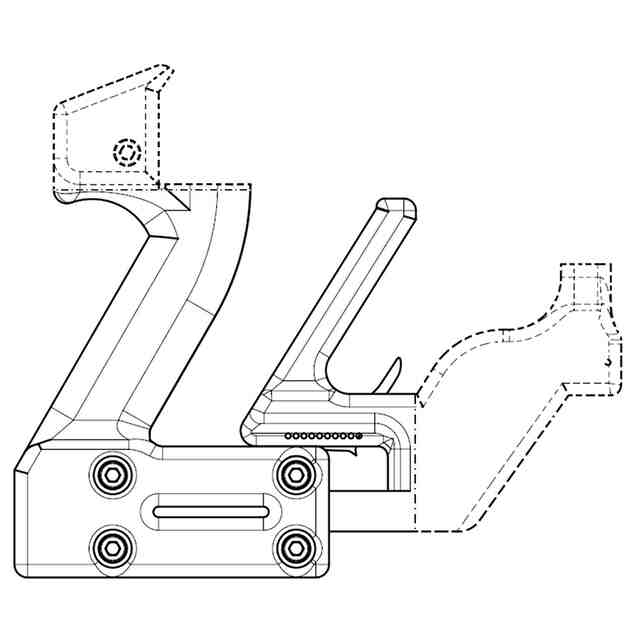

意匠の説明実線で表した部分が、意匠登録を受けようとする部分である。一点鎖線は意匠登録を受けようとする部分とその他の部分との境界のみを示す線である。各図中に表された細線は、いずれも立体表面の形状を特定するためのものである。

関連意匠
