発行日2024-07-02
公報種別意匠公報(S)
登録番号1774452
登録日2024-06-24
意匠に係る物品クリップ
意匠分類K6-73(化学機械器具)
出願番号2024004666
出願日2024-03-06
意匠権者東京理化器械株式会社
代理人個人,個人

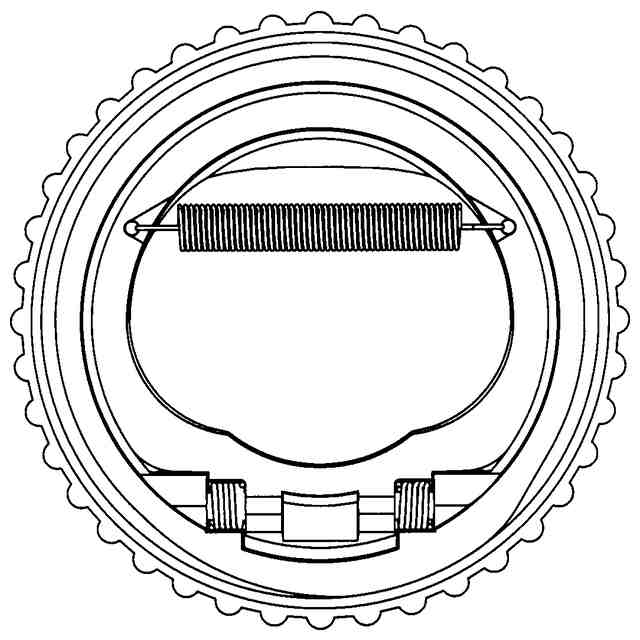

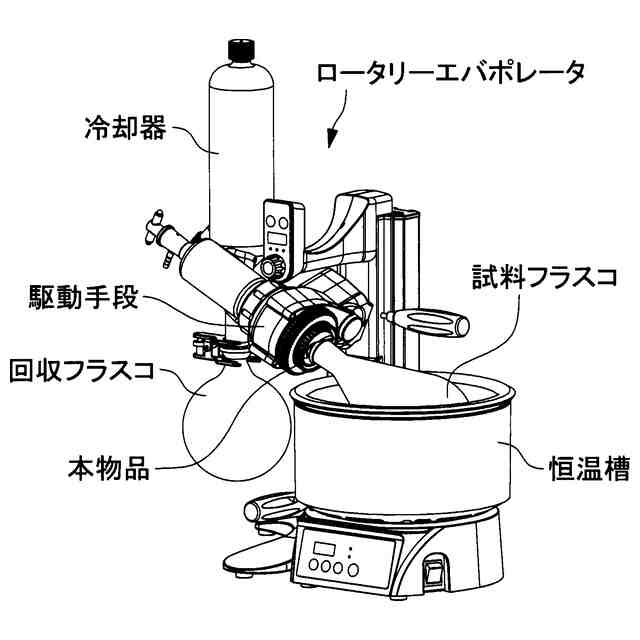

意匠に係る物品の説明本物品は、「使用状態を示す参考斜視図」「取付状態を示す参考分解図」に示されるように、試料フラスコをロータリーエバポレータ等の実験装置の駆動手段内に挿通されるロータリージョイントに着脱可能に連結保持させるクリップである。外側のリング部材が駆動手段に螺合し、内側のリング部材に試料フラスコのリップ凸部を係合するフック部が設けられている。内側のリング部材が、外側のリング部材に対して、前後方向に回動する。また、内側のリング部材のコイルばねが、ロータリージョイントに係合することで、クリップ自体の脱落を防止している。
意匠の説明
この意匠をJ-PlatPatで参照する
