発行日2024-07-18
公報種別意匠公報(S)
登録番号1775617
登録日2024-07-09
意匠に係る物品抗菌装置
意匠分類K6-00(化学機械器具)
出願番号2024005152
出願日2024-02-25
意匠権者有限会社三久
代理人

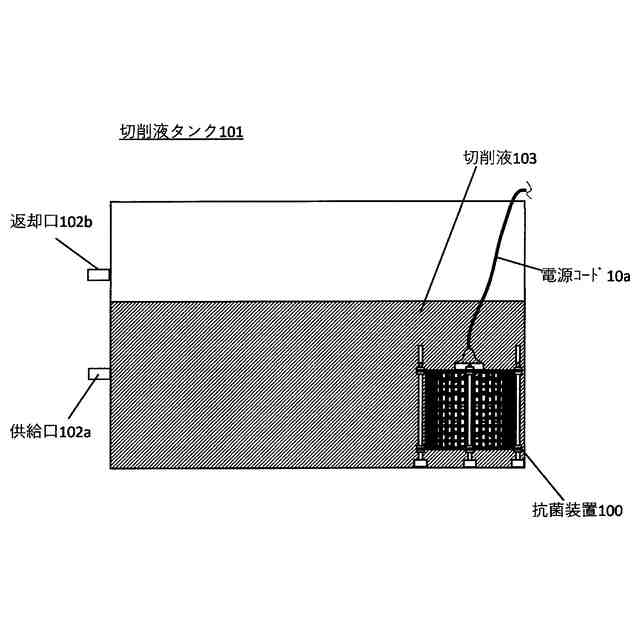

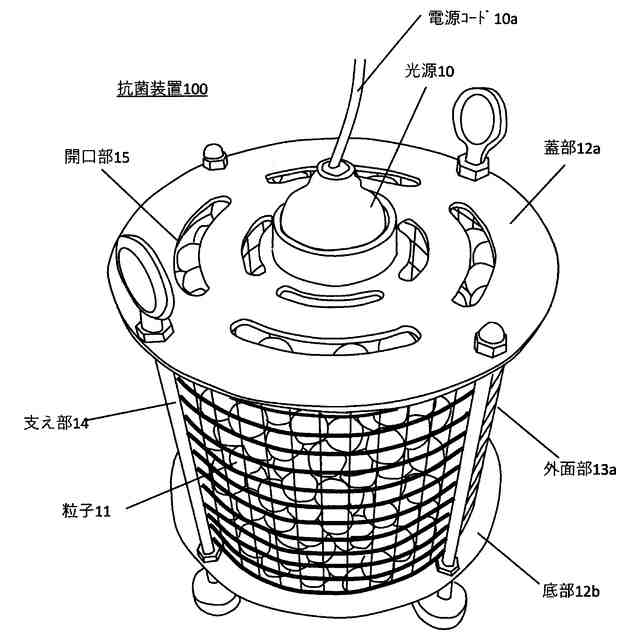

意匠に係る物品の説明本物品は、例えば、切削液を抗菌する抗菌装置であり、「使用状態を示す参考図」に示すように、切削液タンク101の切削液103中で使用される。切削液103は、加工機などへ供給口102aから供給され、返却口102bから切削液タンク101へ戻される。切削液103は、加工機で、加工箇所を冷却するために、使用される。「斜視図」に示すように、抗菌装置100は、蓋部12aと底部12bとの間で、網状の外面部13aと内部に位置する網状の内面部との間に位置する粒子11を有する。抗菌装置100の中心部には光源10が位置する。光源10と内面部との間に空間が位置する。空間で光が広がり、粒子11へ照射される。蓋部12aと底部12bとは、支え部14で支えられている。抗菌装置100は、光源10の光が、粒子11に照射され、粒子11に存在する光触媒により周辺に存在する切削液103を抗菌する。本物品は、円柱状であり、正面図において縦40cmである。

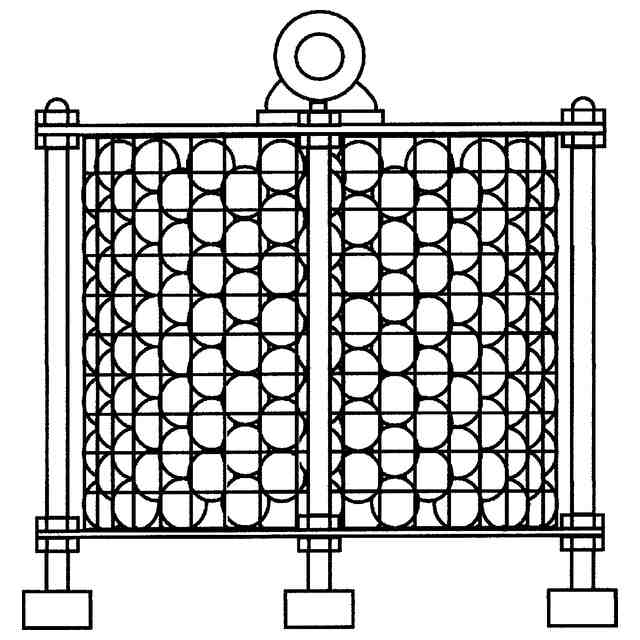

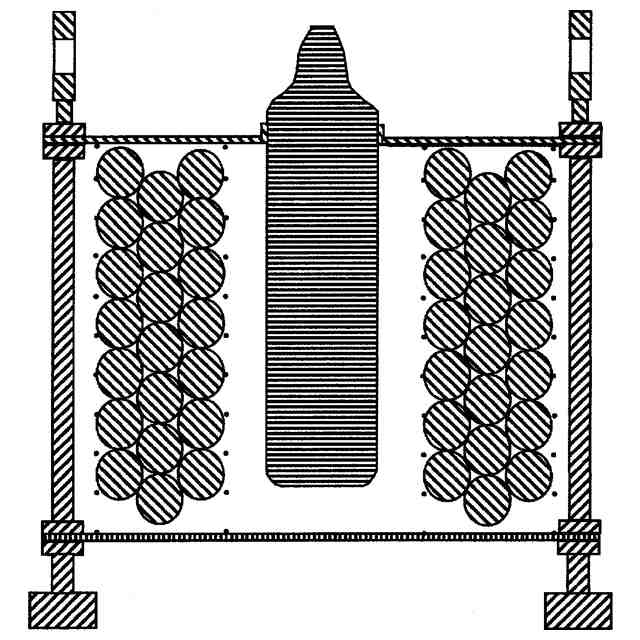

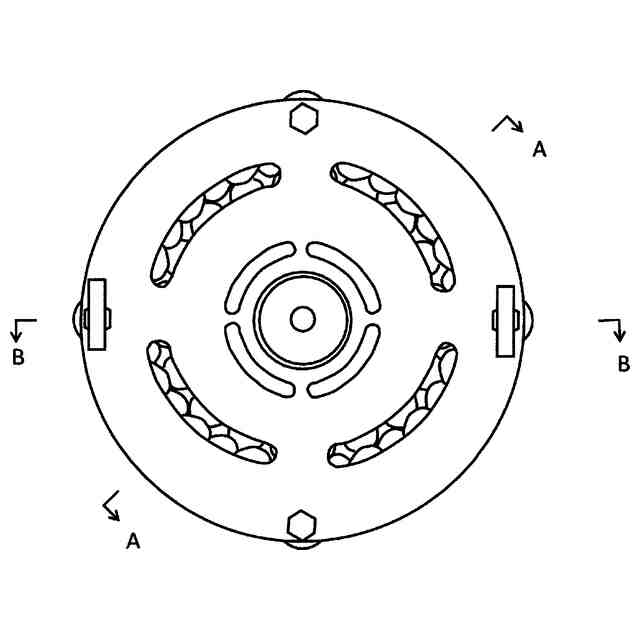

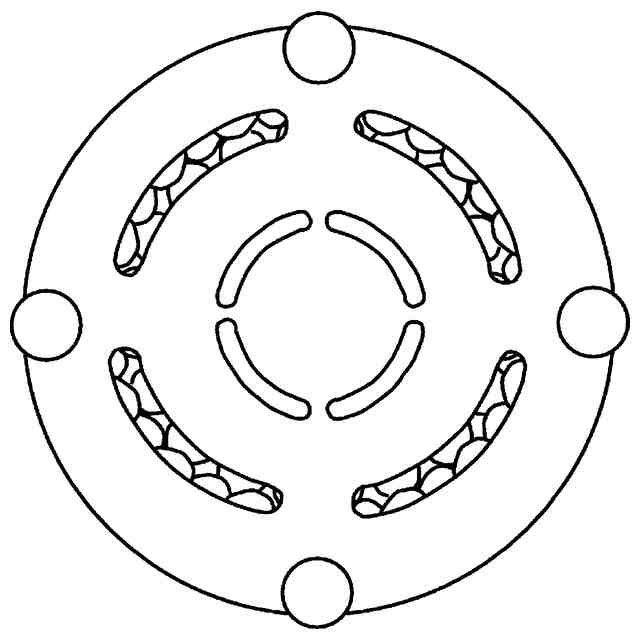

意匠の説明左側面図は、右側面図と同一であるため省略する。背面図は、正面図と同一であるため省略する。右側面図、正面図、平面図、底面図、A-A´端断面、B-B´端断面において、いずれも左右対称の形である。電源コード10aは、省略されている。
