意匠ウォッチ

発行日2025-05-07
公報種別意匠公報(S)
登録番号1797758
登録日2025-04-24
意匠に係る物品搬送装置
意匠分類H2-590(回転電気機械、配電機械器具)
出願番号2024017726
出願日2024-08-28
意匠権者日新電機株式会社
代理人弁理士法人 HARAKENZO WORLD PATENT & TRADEMARK
意匠に係る物品の説明本物品は、配電盤等を運搬し据付するための搬送装置である。本物品の正面側又は背面側の部材を取り外して、使用状態を示す参考図に示すように配電盤を囲み、側面のハンドルにより高さを調節しながら本物品の上面の配電盤固定部に配電盤の吊環を固定し、本物品に配電盤を吊り下げて移動、所定の場所に据付するための搬送装置である。配電盤固定部は、配電盤の大きさに合わせて位置を中央寄りに移動させることができる。配電盤固定部に設けられた孔に配電盤の上面に設けられた吊環を挿入し、当該吊環の環状部にピンを挿通することで配電盤を本物品に固定する。

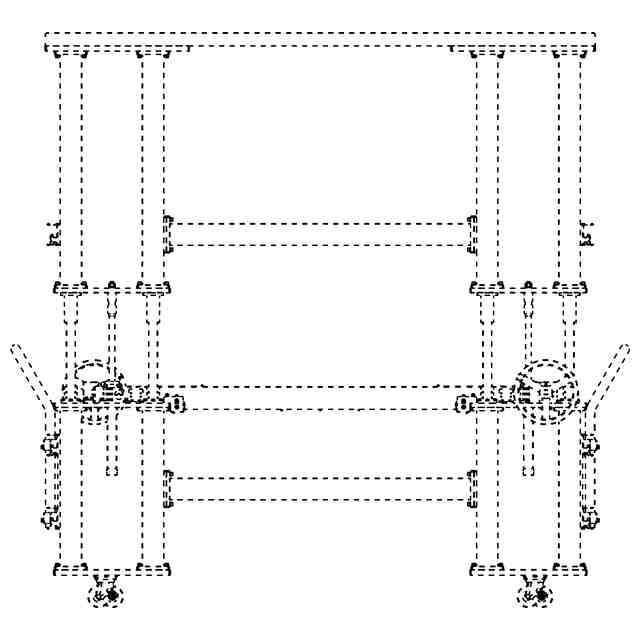

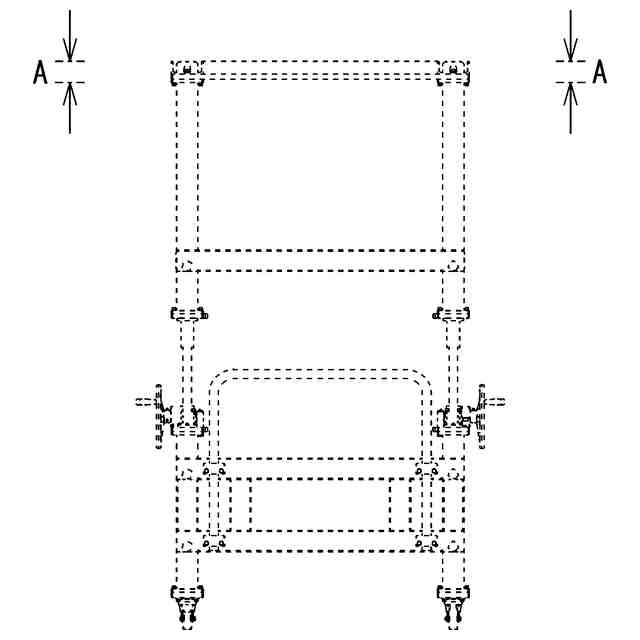

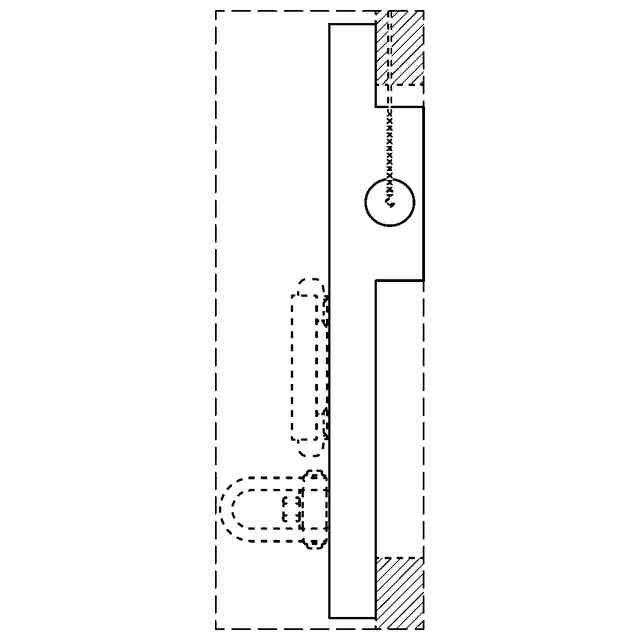

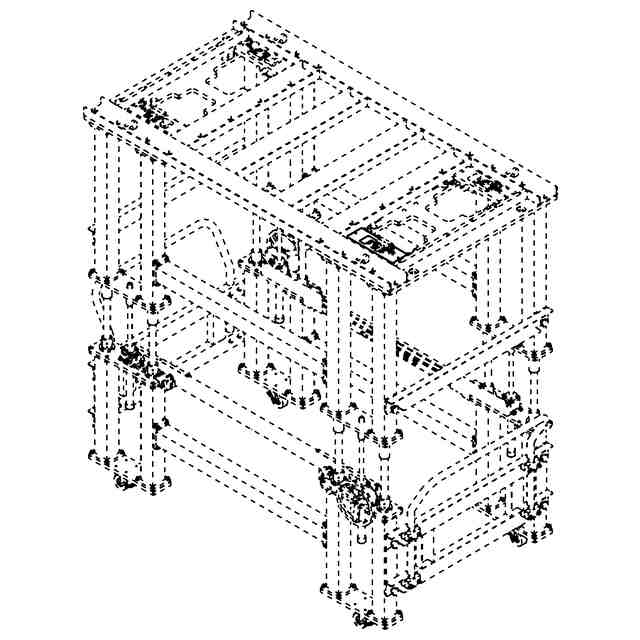

意匠の説明実線で表した部分が、部分意匠として意匠登録を受けようとする部分である。参考斜視図及び参考平面図に表された色彩(水色)は、形状を明確にするための背景である。背面図及び右側面図は、それぞれ正面図及び左側面図と同一に表れるため省略する。重量物であるため底面図を省略する。各断面図において、ハッチングを施した部分は物品の断面を表す。

関連意匠
