意匠ウォッチ

発行日2024-11-11
公報種別意匠公報(S)
登録番号1784125
登録日2024-10-31
意匠に係る物品情報表示用画像
意匠分類N3-10W()
出願番号2024000941
出願日2024-01-22
意匠権者日新電機株式会社
代理人弁理士法人 HARAKENZO WORLD PATENT & TRADEMARK

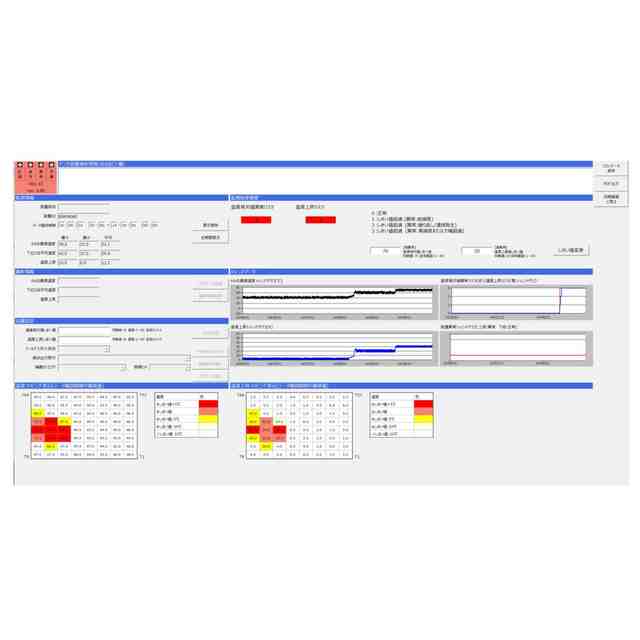

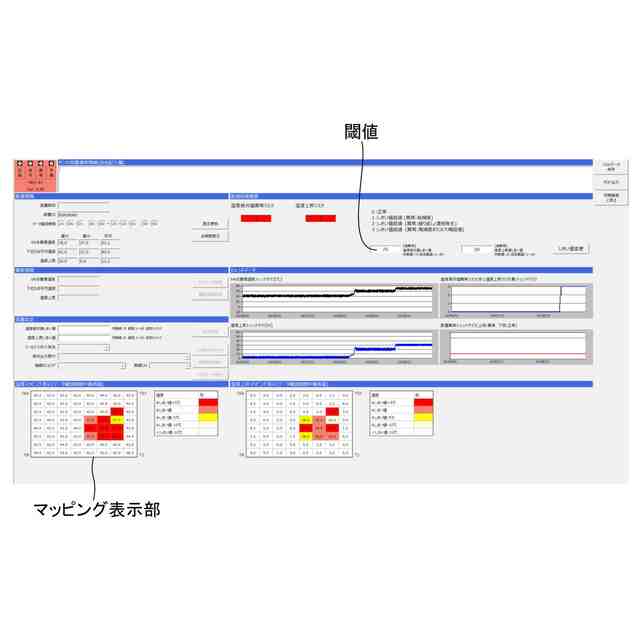

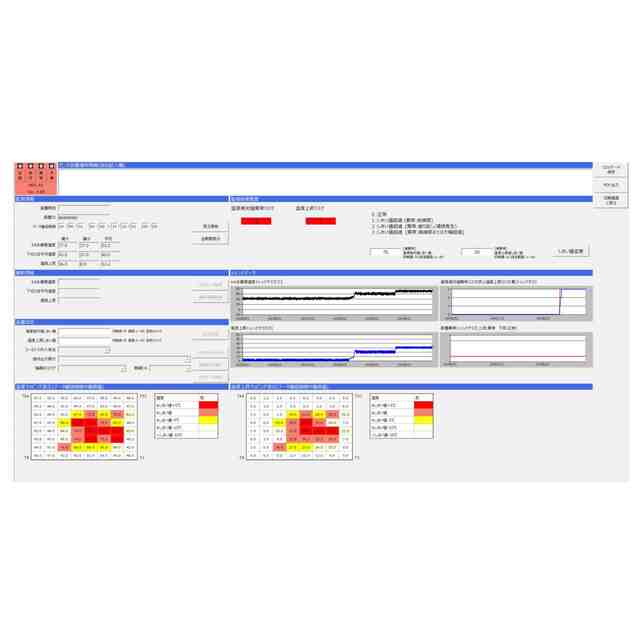

意匠に係る物品の説明画像図に表された画像は、電気設備に係る温度分布測定を行うセンサの測定データを表示するために使用される情報表示用画像である。センサにて測定された温度の分布が数値及び色の濃淡でマッピング表示されることにより、過熱の有無を一目で確認・検知し易くすることを目的としている。閾値に設定された値を基準として、例えば、温度が閾値を逸脱した場合と、閾値以内ではあるが温度が高い場合は異なる色で着色され、閾値との温度差によって各色が濃淡で表される。閾値は、測定開始時にセンサに設定された仮決定値が反映されるが、一定期間経過後に測定データからより適切な閾値を決定し任意の値に変更することで、過熱リスクの診断精度を向上することができる。使用状態を示す参考図1乃至使用状態を示す参考図3に示すように、測定状況によって表示される分布は変化する。

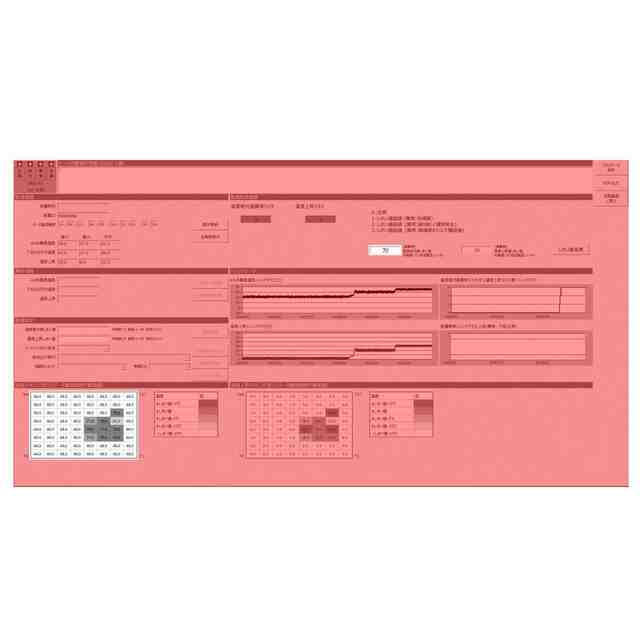

意匠の説明赤色に着色した部分以外で、かつ、破線にした部分以外の部分が部分意匠として意匠登録を受けようとする部分である。マッピング表示部に表示される測定データは、閾値によって変化するため、意匠登録を受けようとする部分は機能的一体性を有する。

関連意匠
