発行日2025-04-30
公報種別意匠公報(S)
登録番号1797373
登録日2025-04-21
意匠に係る物品ダート矢収納ケース
意匠分類E2-43(遊戯娯楽用品)
出願番号2024021026
出願日2024-10-10
意匠権者株式会社sakura-works
代理人個人

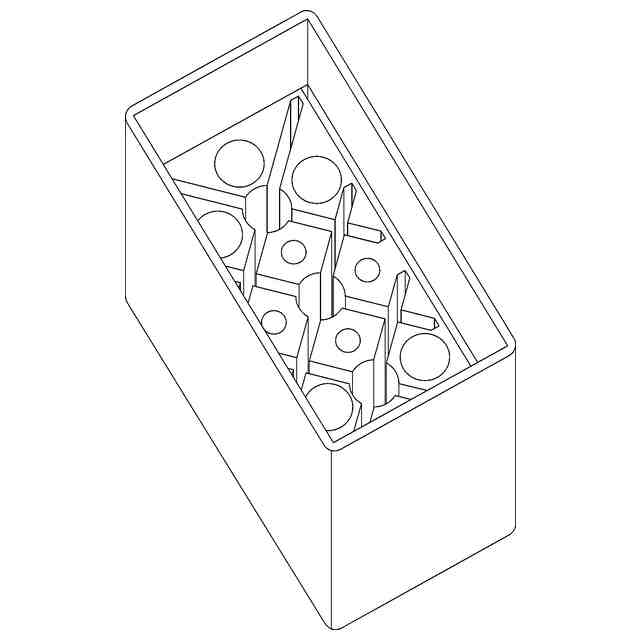

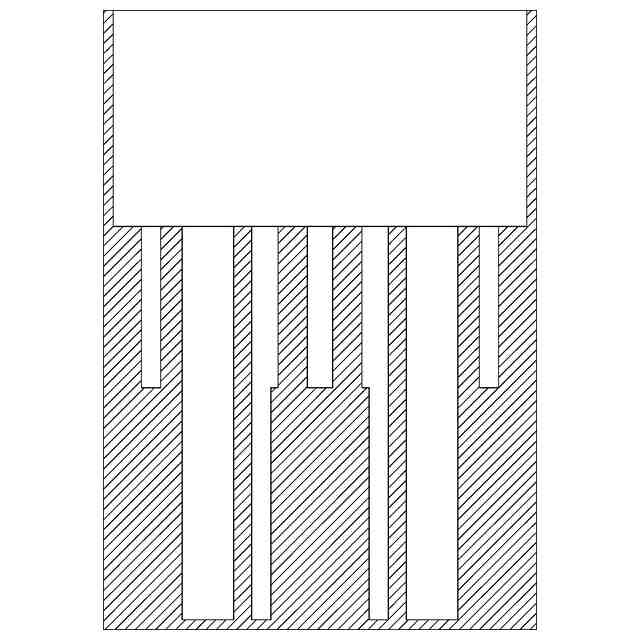

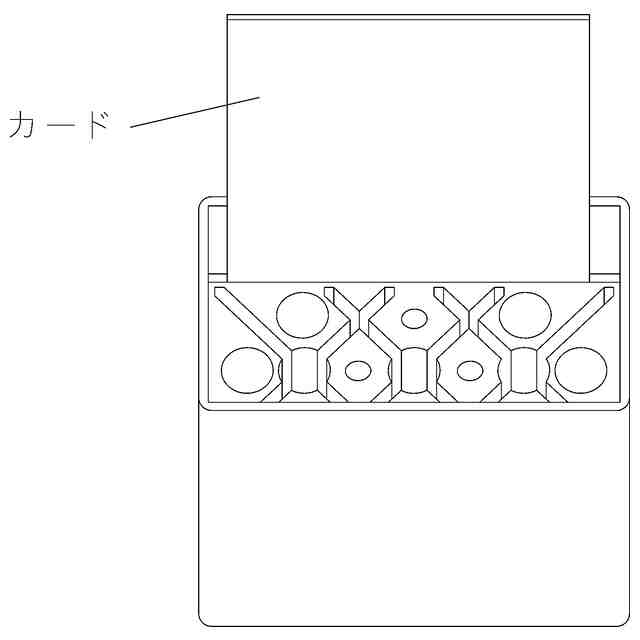

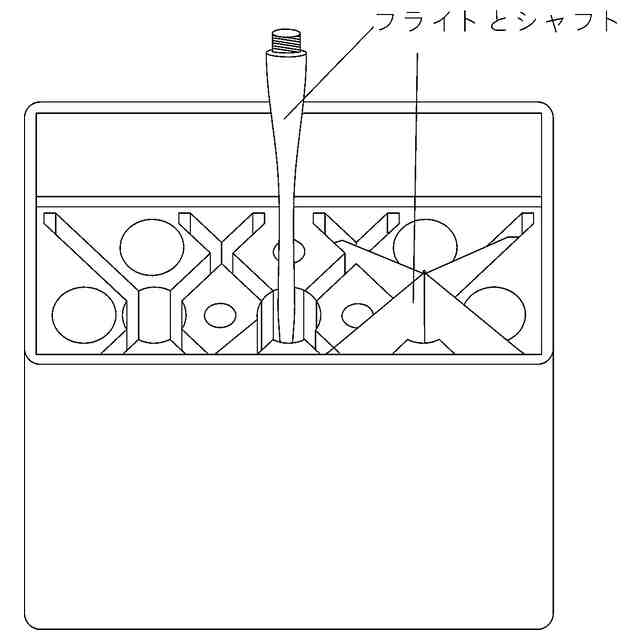

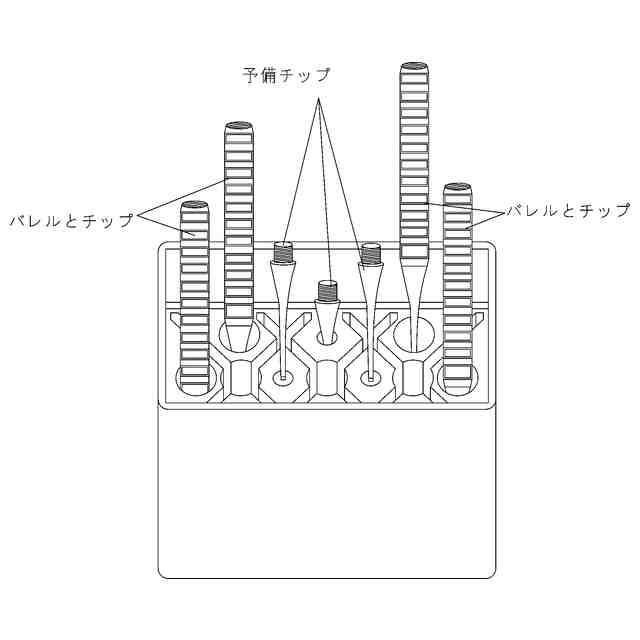

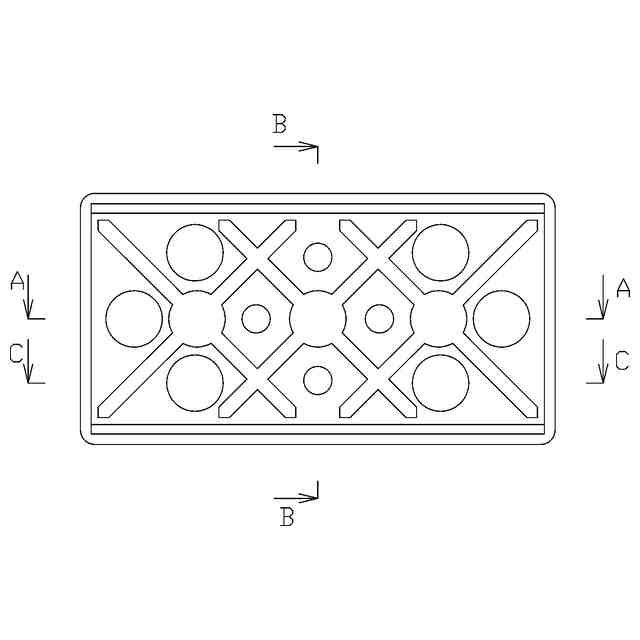

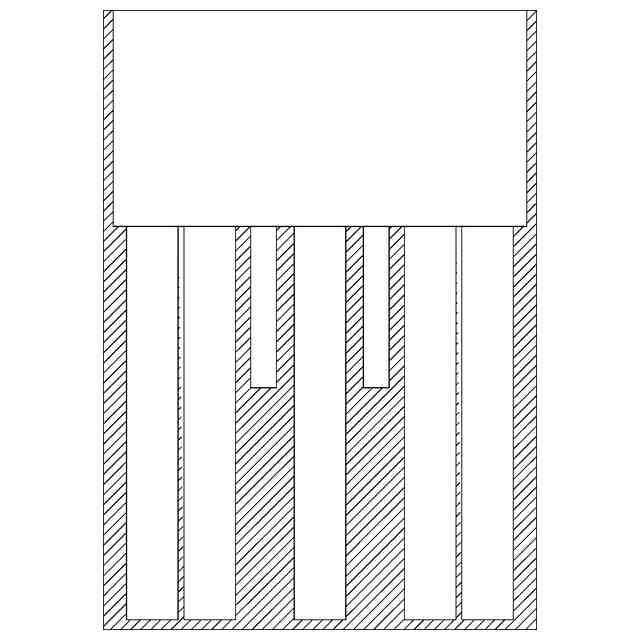

意匠に係る物品の説明本物品は、ダーツ競技に使用されるダート(矢)を3個収納するためのケースである。形状は外形が四角柱であり、平面視は角丸長方形であって、その面上には大きめの円柱状の孔と連接している略十字状の溝が一部において交差しながら3つ形成され、前記円柱状の孔の他に両サイドに配列された大きめの6つの円柱状の孔及び中央域に対置された小さめの4つの円柱状の孔が形成されている。また平面視角丸長方形の両サイドの長辺に沿って2つの溝が形成されている。これらの溝や孔は所定の深さまで垂直に形成されて収納スペースを構成している。使用状態を示す参考斜視図1に示すように本ダート矢収納ケースはフライトとシャフトが連結された状態で略十字状の3つの溝及び当該略十字状の溝の中央に形成されている3つの孔にそれぞれ一つずつ収納される。(なお、中央の略十字状の溝及び孔にはフライトを下にして収納され、左右の略十字状の溝及び孔にはフライトを上にして収納される)。また、使用状態を示す参考斜視図2に示すようにその他の大きめの6つの孔にはバレルとチップが連結された状態でそれぞれ一つずつ収納され、小さめの4つの孔には予備のチップがそれぞれ一つずつ収納される。また、使用状態を示す参考斜視図3に示すように両サイドの長辺に沿って形成された2つの溝にはカードがそれぞれ一つずつ収納される。(なお、このカードの用途は競技に必要なIDカード等である)。このような構造により従来にはないコンパクトなダート矢の収納ケースを提供することができる。

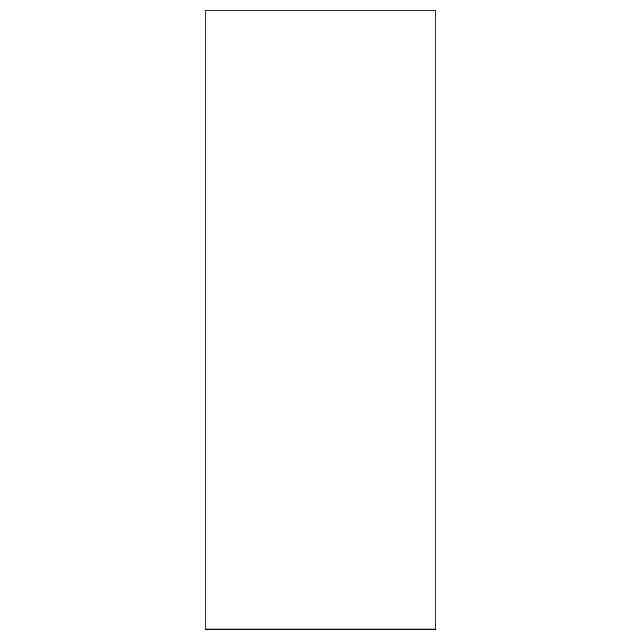

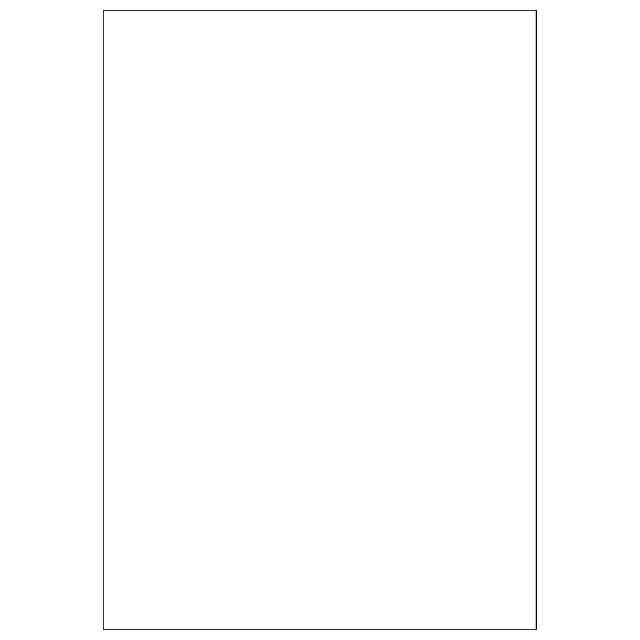

意匠の説明背面図は正面図と対称に表れるため省略する。左側面図は右側面図と対称に表れるため省略する。
