意匠ウォッチ

発行日2025-06-12
公報種別意匠公報(S)
登録番号1800859
登録日2025-06-04
意匠に係る物品空気弁
意匠分類E2-60(遊戯娯楽用品)
出願番号2024025946
出願日2024-12-16
意匠権者株式会社イガラシ
代理人弁理士法人磯野国際特許商標事務所

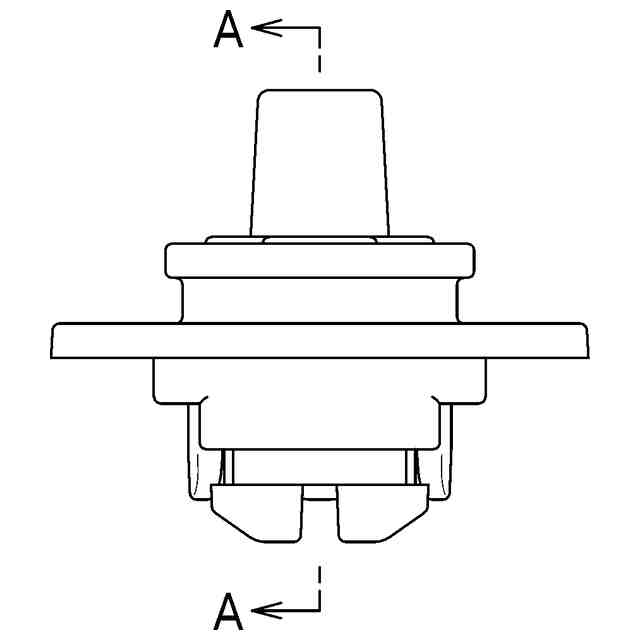

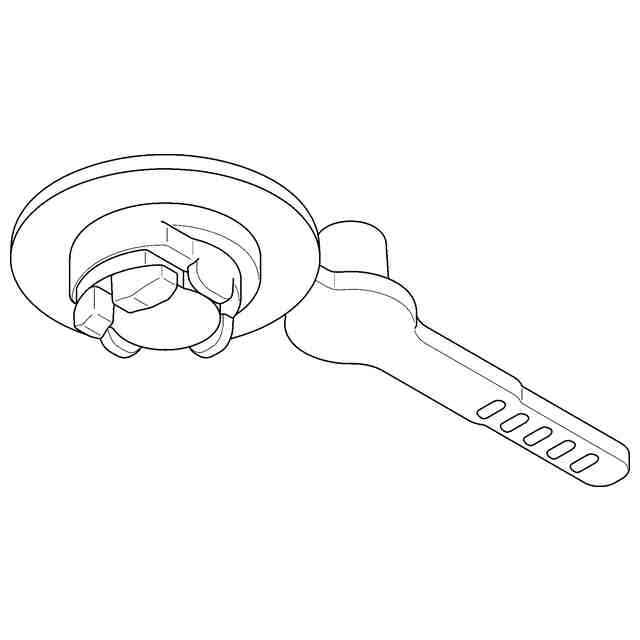

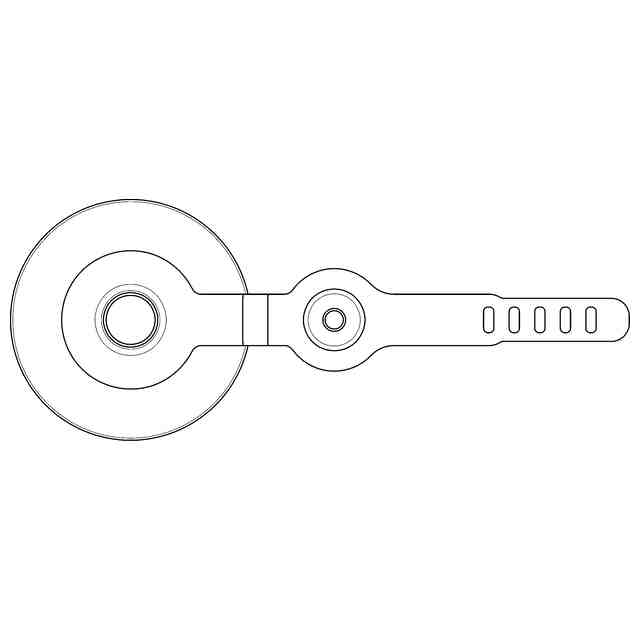

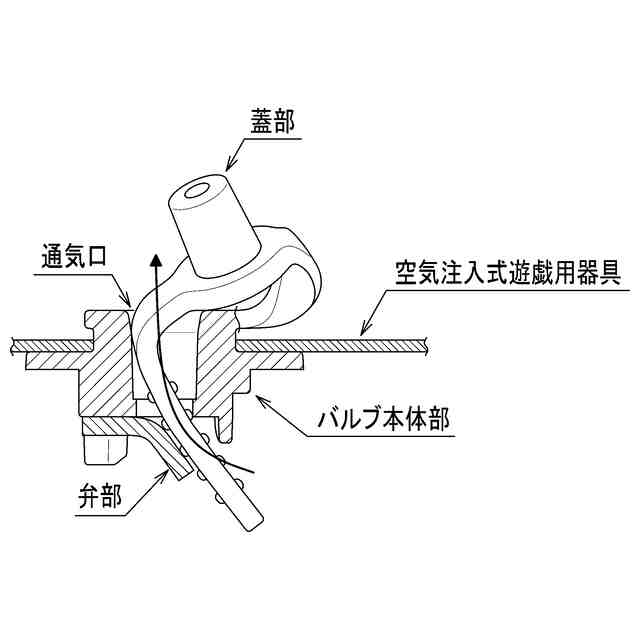

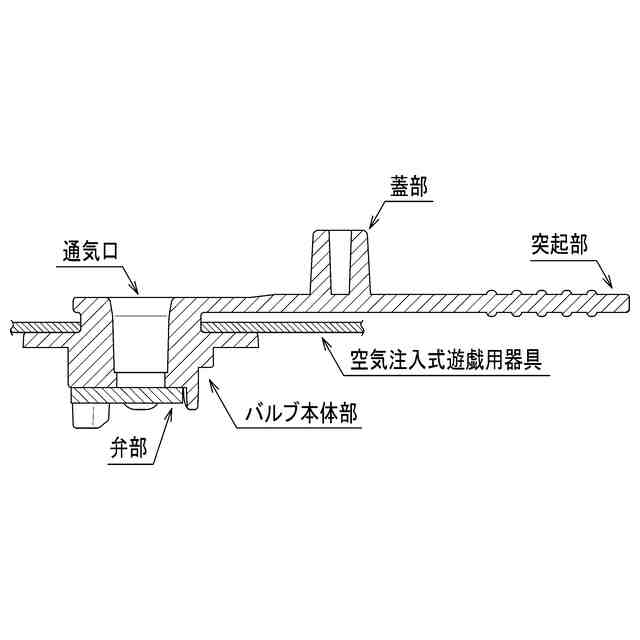

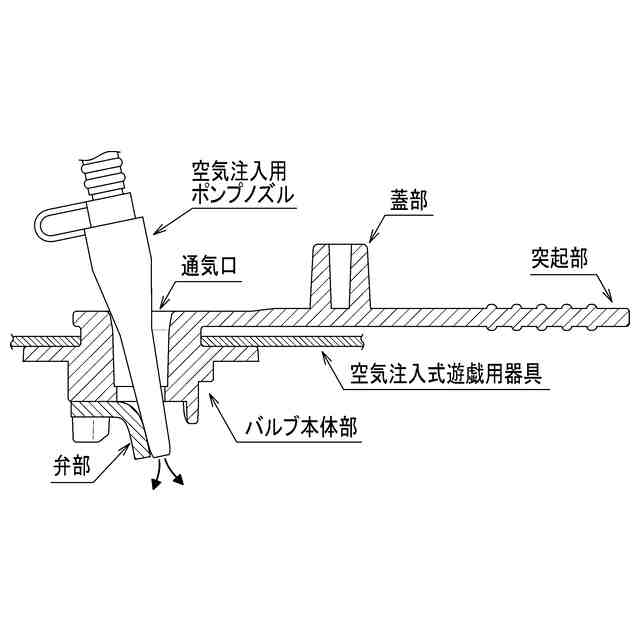

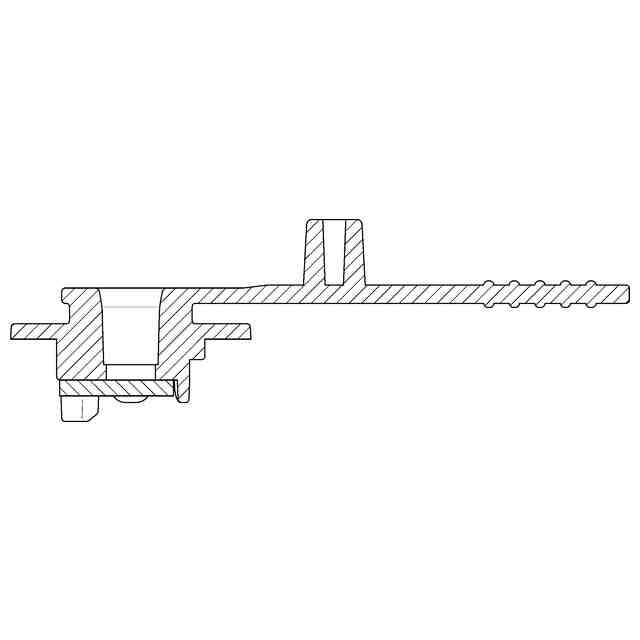

意匠に係る物品の説明本物品は、浮袋等の密封されたビニール製器具に空気を注入し、また、ビニール製器具から空気を排出するための空気弁である。ビニール製器具への空気の注入は、使用状態を表す参考図1に示すように、蓋部を抜脱した状態で、使用状態を表す参考図2に示すように、例えば空気注入用ポンプなどから送られる空気の圧力、又は、空気注入用ポンプノズルの先端で押されることで、弁部を押下げることによりバルブ本体部と弁部との間に隙間を生じさせて行う。バルブ本体部に入れた空気の封止は、ビニール製器具内部の空気圧により弁部がバルブ本体部の内側に当接すると共に、蓋部をバルブ本体部の通気口に封止させることにより行う。なお、ビニール製器具からの空気の排出は、使用状態を表す参考図3に示すように、蓋部を抜脱状態で、蓋部に形成された突起部でビニール製器具内部の空気圧に抗して弁部を押すことにより、バルブ本体部と弁部との間に隙間を生じさせて行う。

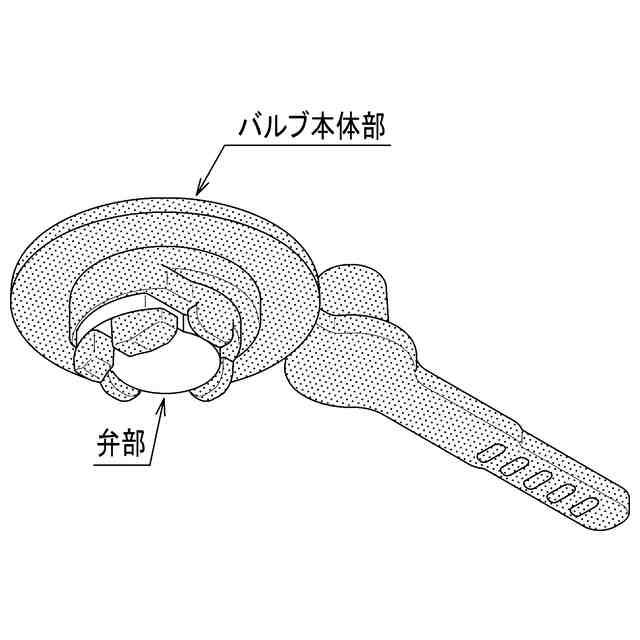

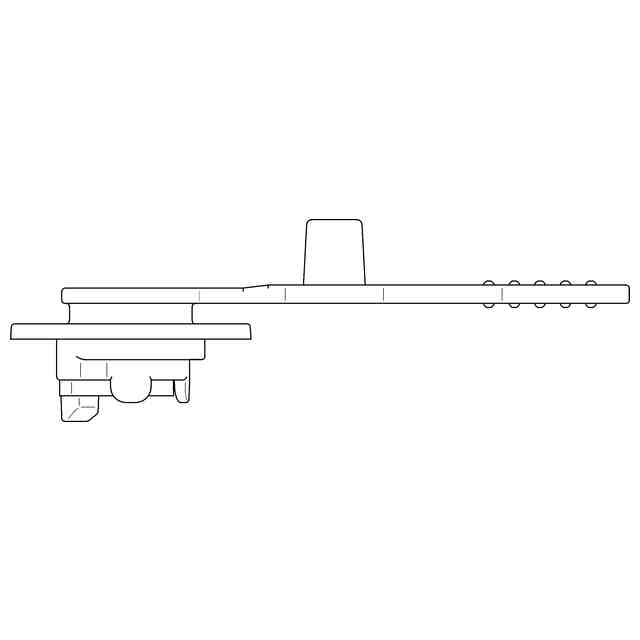

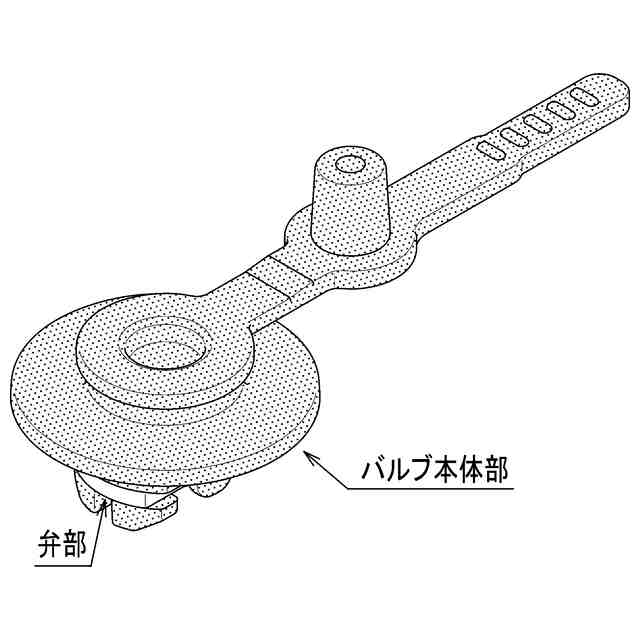

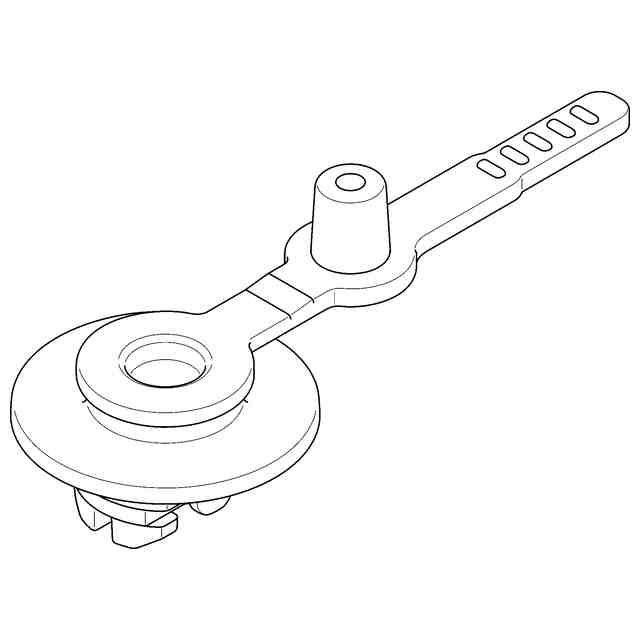

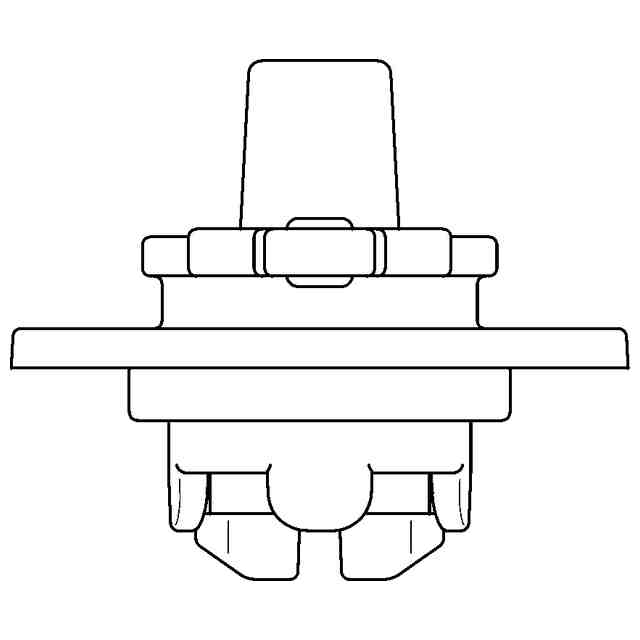

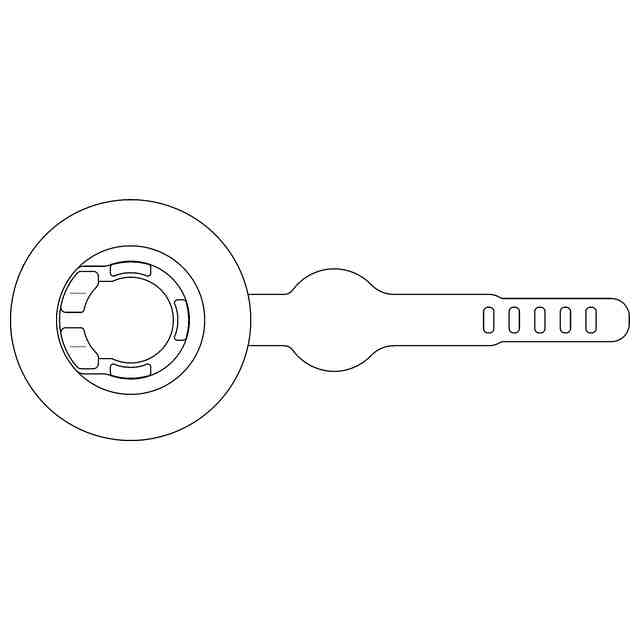

意匠の説明本物品は、透光部を表す参考斜視図1及び2に示すように、バルブ本体部(薄墨部分)は透光性部材であって、弁部のみ不透明体である。内面および外面の形状線が錯綜するため、バルブ本体部は不透明体として表している。また、各図において、細線で示された部分は形状線を示すものではなく、いずれも立体表面の形状を特定するためのものである。背面図は正面図と対称に表れるため省略する。

関連意匠
