意匠ウォッチ

発行日2025-04-30
公報種別意匠公報(S)
登録番号1797334
登録日2025-04-21
意匠に係る物品ダート矢収納ケース
意匠分類E2-43(遊戯娯楽用品)
出願番号2024021028
出願日2024-10-10
意匠権者株式会社sakura-works
代理人個人

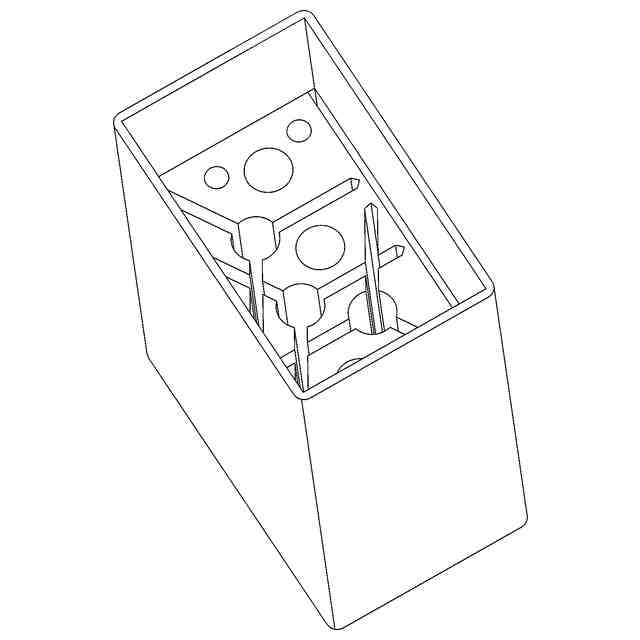

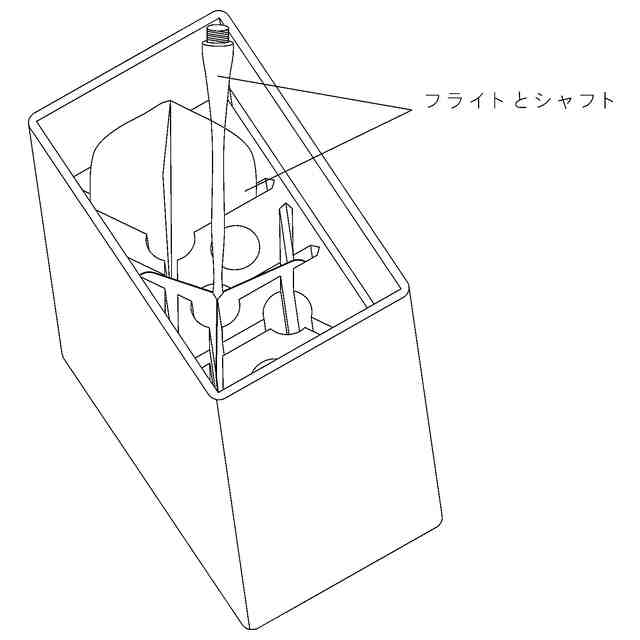

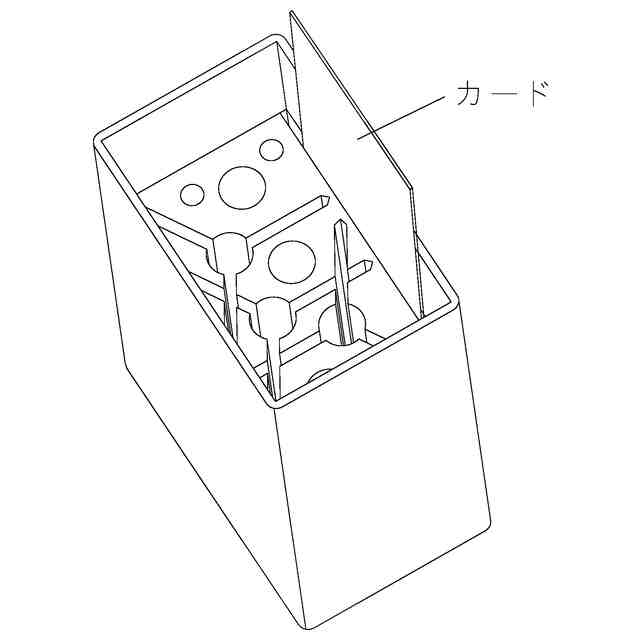

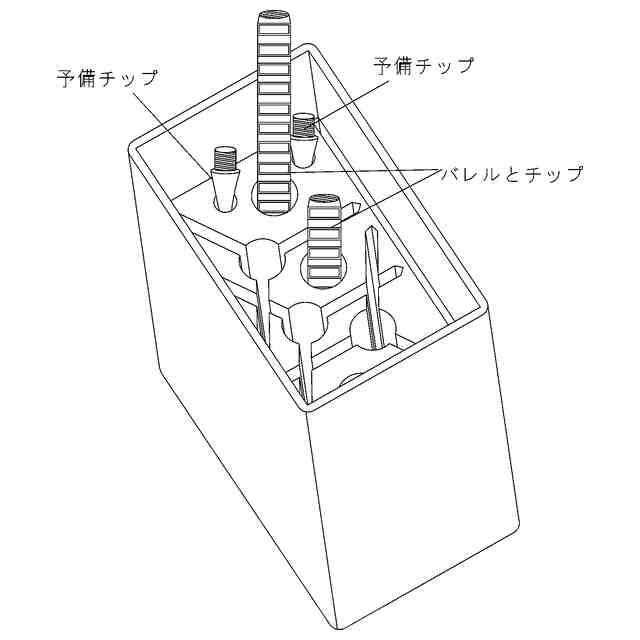

意匠に係る物品の説明本物品は、ダーツ競技に使用されるダート(矢)を3個収納するためのケースである。形状は外形が四角柱であり、平面視は角丸長方形であって、その面上には大きめの円柱状の孔及びその孔と連接されている溝が3方向にかつ一部において交差して3か所に形成されている。その他に大きめの3つの円柱状の孔及び両サイドに小さめの4つの円柱状の孔が形成されている。また平面視角丸長方形の両サイドの長辺に沿って2つの溝が形成されている。これらの溝や孔は所定の深さまで垂直に形成されて収納スペースを構成している。使用状態を示す参考斜視図1に示すように本ダート矢収納ケースはフライトとシャフトが連結された状態で3つの溝及び当該溝の中央に形成されている3つの孔にそれぞれ一つずつ収納される。(なお、中央域の溝及び孔にはフライトを下にして収納され、左右の溝及び孔にはフライトを上にして収納される)。また、使用状態を示す参考斜視図2に示すようにその他の大きめの3つの孔にはバレルとチップが連結された状態でそれぞれ一つずつ収納され、小さめの4つの孔には予備のチップがそれぞれ一つずつ収納される。また、使用状態を示す参考斜視図3に示すように両サイドの長辺に沿って形成された2つの溝にはカードがそれぞれ一つずつ収納される。(なお、このカードの用途は競技に必要なIDカード等である)。このような構造により従来にはないコンパクトなダート矢の収納ケースを提供することができる。

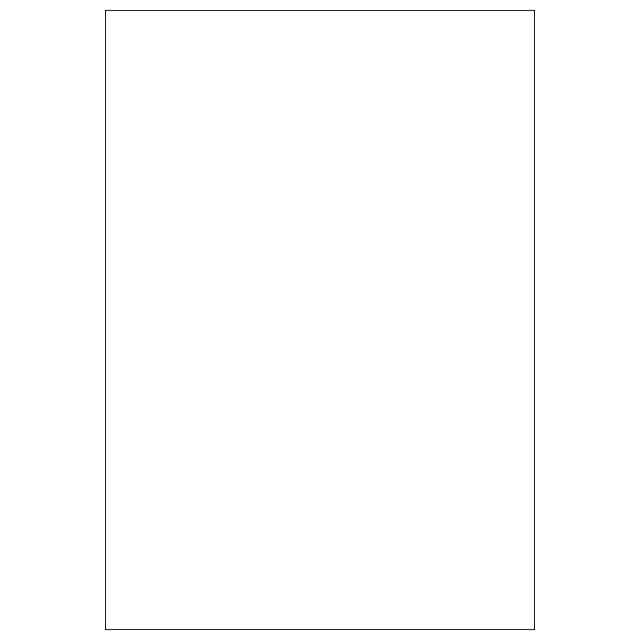

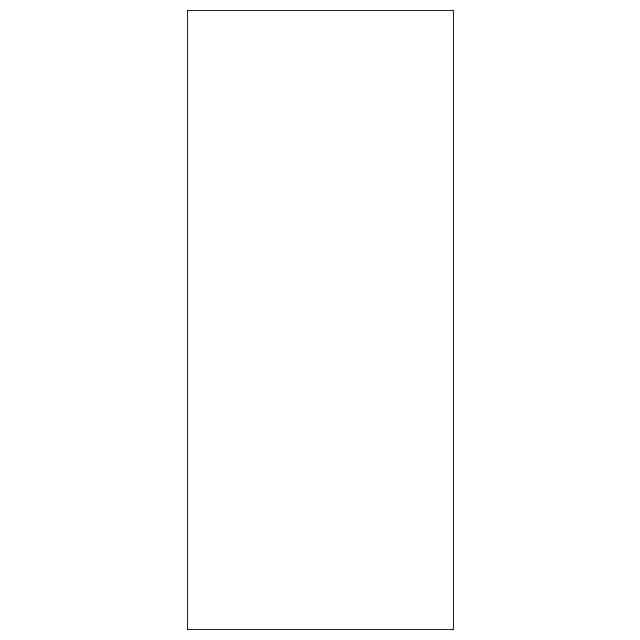

意匠の説明背面図は正面図と対称に表れるため省略する。左側面図は右側面図と対称に表れるため省略する。

関連意匠
