発行日2025-04-28
公報種別意匠公報(S)
登録番号1797237
登録日2025-04-18
意匠に係る物品ブッシング
意匠分類H1-223(基本的電気素子)
出願番号2024013307
出願日2024-06-28
意匠権者株式会社東光高岳,タカオカ化成工業株式会社
代理人個人

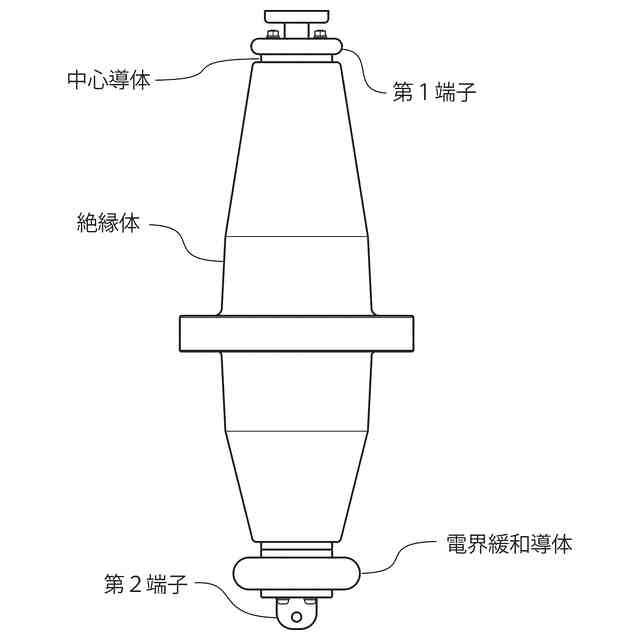

意匠に係る物品の説明本物品は、壁又はタンク等の隔壁を貫通させた状態で、ガス絶縁開閉装置における電圧及び電流を監視する計器用変成器とガス絶縁開閉装置とを電気的に接続するために使用されるブッシングである。本物品は、中心を貫通する中心導体と、中心導体の周りに設けられた絶縁体と、ガス絶縁開閉装置に接続するための第1端子と、変流器に接続するための第2端子と、第2端子に対する電界を緩和させる導体である電界緩和導体とを備える。

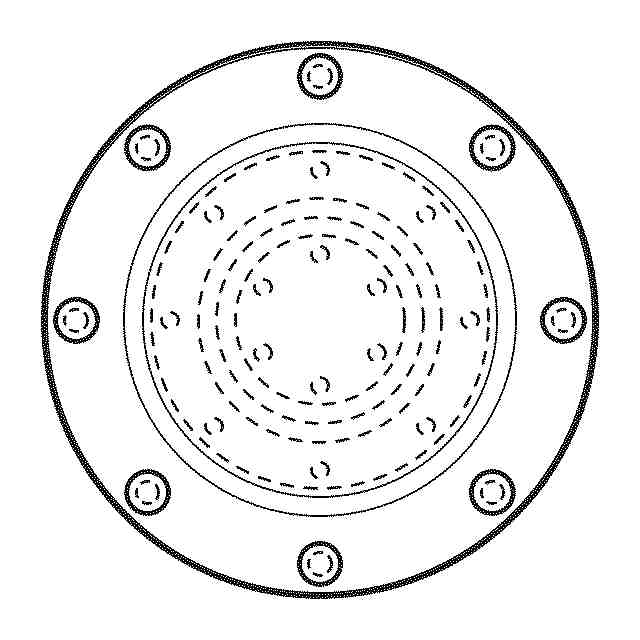

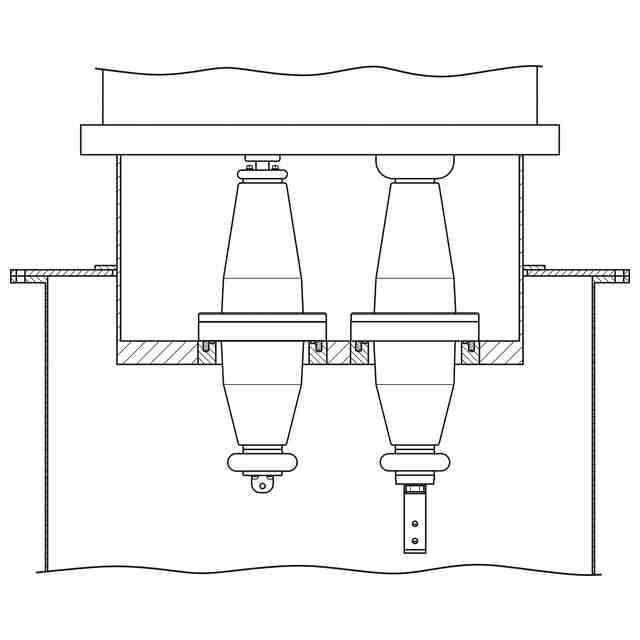

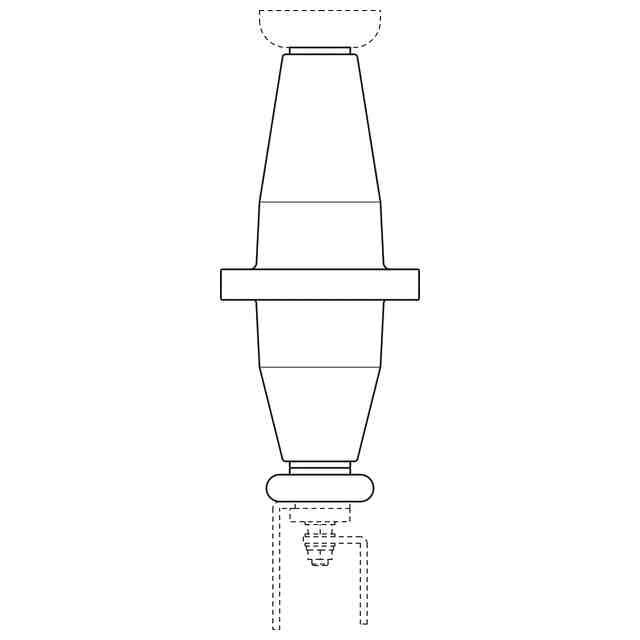

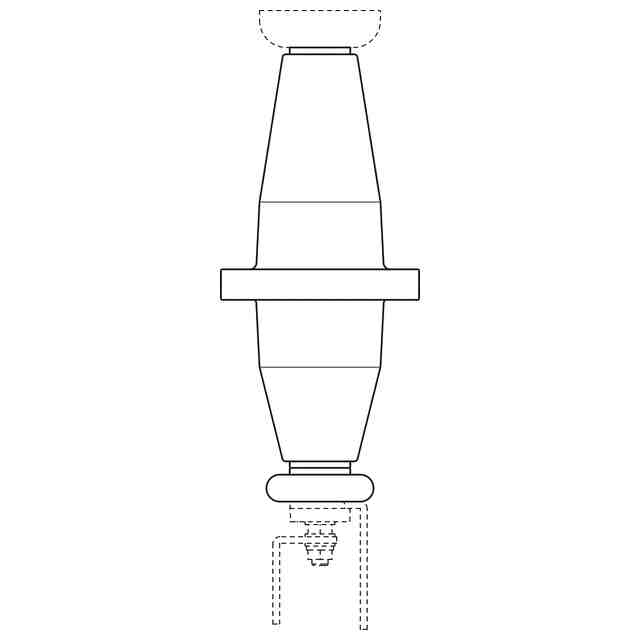

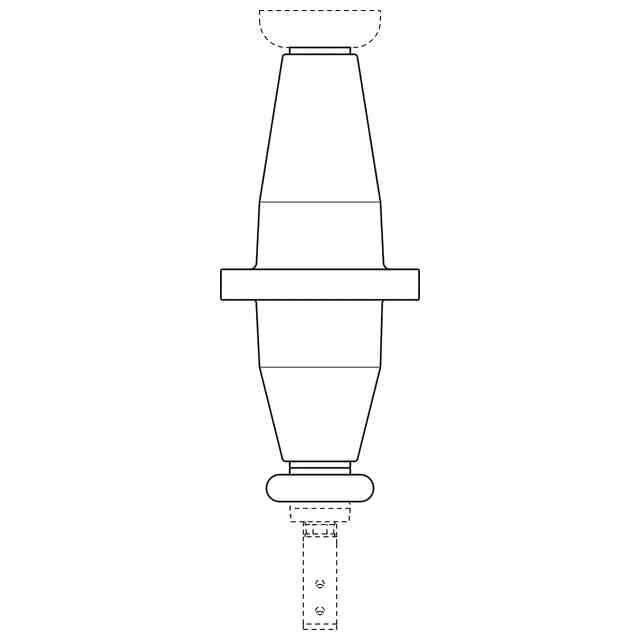

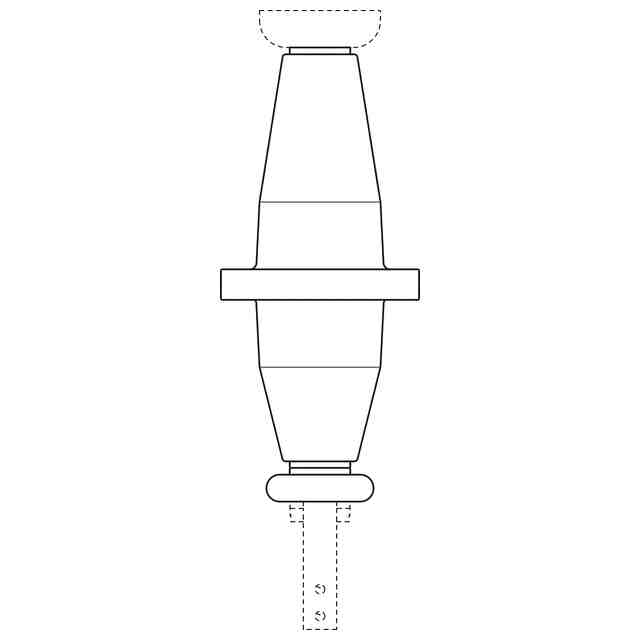

意匠の説明実線で表した部分が、部分意匠として意匠登録を受けようとする部分である。部分意匠として意匠登録を受けようとする部分が適用される物品の第1端子及び第2端子の形状は多岐にわたるため、その一例を破線で示してある。参考図1は、ガス絶縁開閉装置と変流器とを電気的に接続するために使用されるUW相用ブッシングに対して、部分意匠として意匠登録を受けようとする部分を適用した場合の参考正面図である。参考図2は、ガス絶縁開閉装置と変圧器とを電気的に接続するために使用されるV相用ブッシングに対して、部分意匠として意匠登録を受けようとする部分を適用した場合の適用例であって、参考図1に対して第1端子及び第2端子の形状が異なっている。参考図3は、部分意匠として意匠登録を受けようとする部分が適用されたUW相用ブッシング及びV相用ブッシングの使用状態を示す図である。

関連意匠
