発行日2025-04-23
公報種別意匠公報(S)
登録番号1796965
登録日2025-04-15

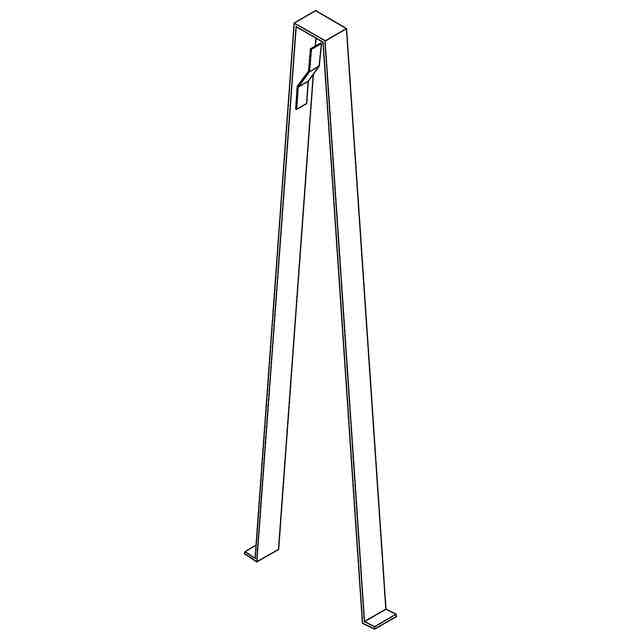

意匠に係る物品集水桝蓋用飛散防止金具
意匠分類L2-41900(土木構造物及び土木用品)
出願番号2024019026
出願日2024-09-17
意匠権者株式会社タチバナ,株式会社ネクスコ・メンテナンス東北
代理人弁理士法人R&C

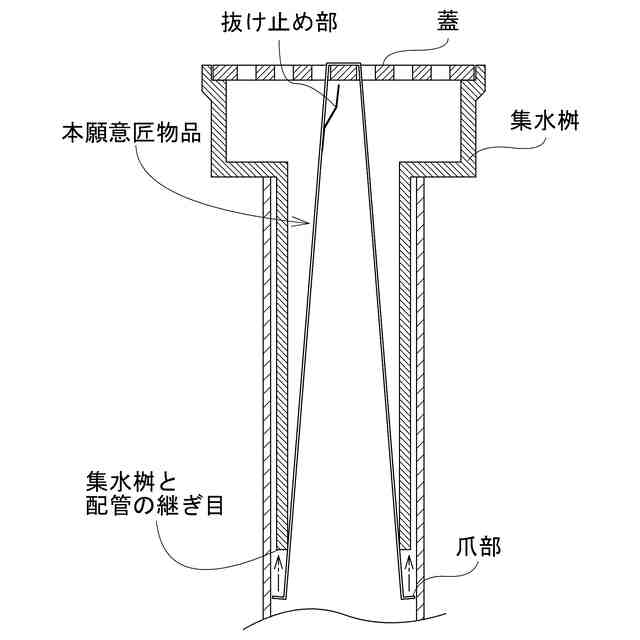

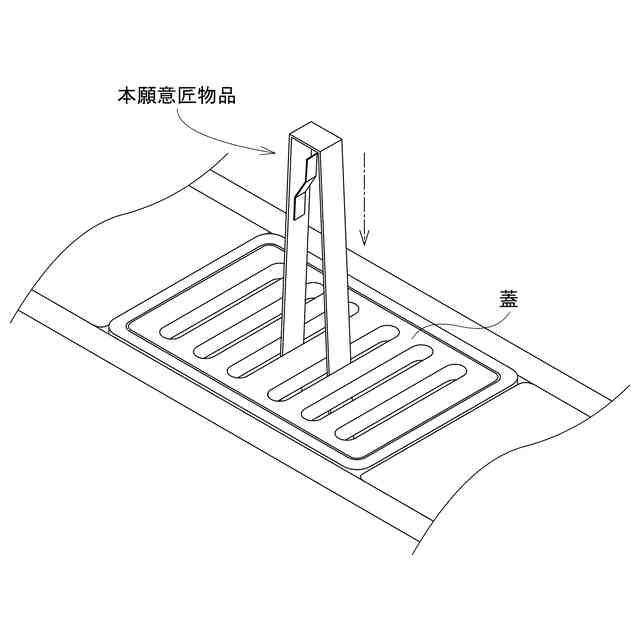

意匠に係る物品の説明本願意匠に係る物品は、道路の側溝付近にある集水桝の蓋に設置される飛散防止金具であって、「使用状態を示す参考図」に示すように、該物品を蓋の隙間から挿入して使用される。「使用状態を示す参考断面図」に示すように、集水桝と配管の継ぎ目よりも爪部が下にくるように設置することで、蓋が跳ね上がる状況下において、該物品の爪部が継ぎ目に、抜け止め部が蓋に引っかかることで蓋が飛散するのを防止することができる。

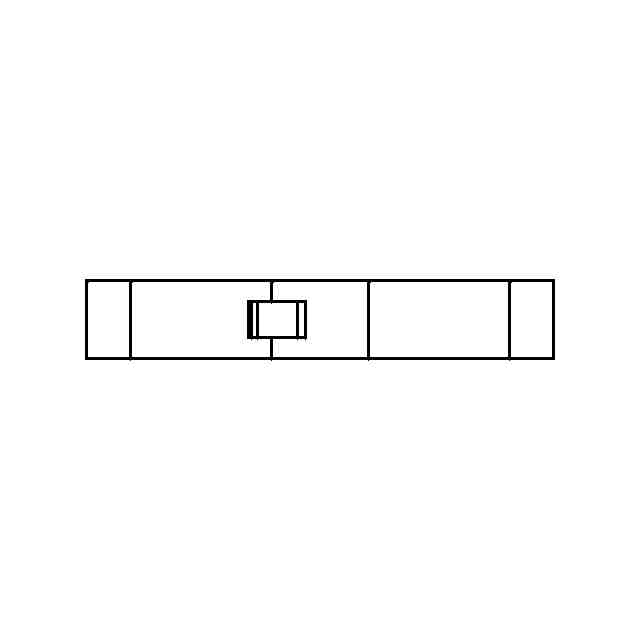

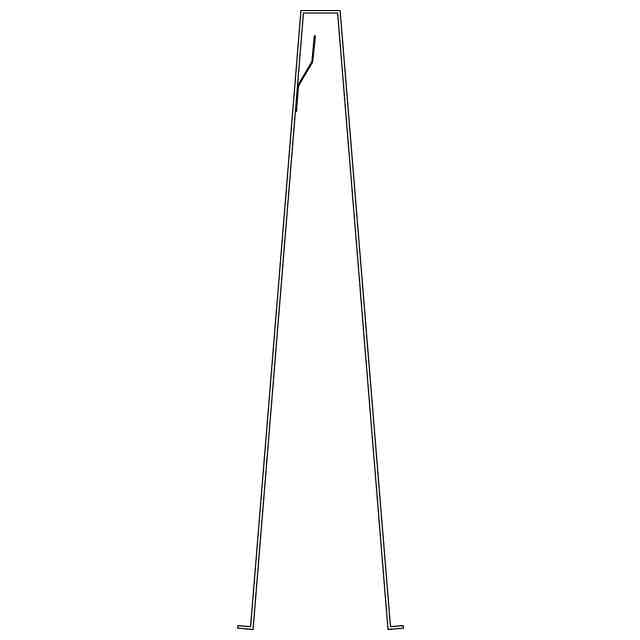

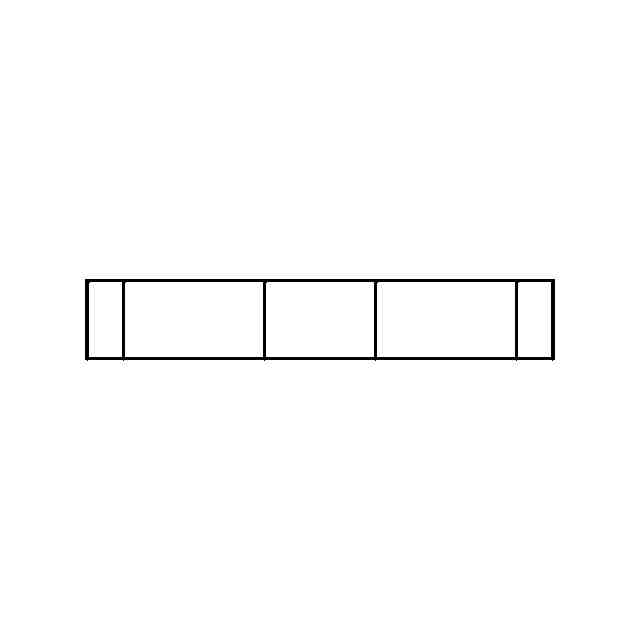

意匠の説明背面図は正面図と、右側面図は左側面図と、それぞれ同一に表れるため省略する。
この意匠をJ-PlatPatで参照する
