発行日2025-04-22
公報種別意匠公報(S)
登録番号1796737
登録日2025-04-14
意匠に係る物品コンロ用パッキン
意匠分類C6-4491(飲食用具及び調理用器具)
出願番号2024011732
出願日2024-06-10
意匠権者東洋アルミエコープロダクツ株式会社
代理人個人,個人,個人

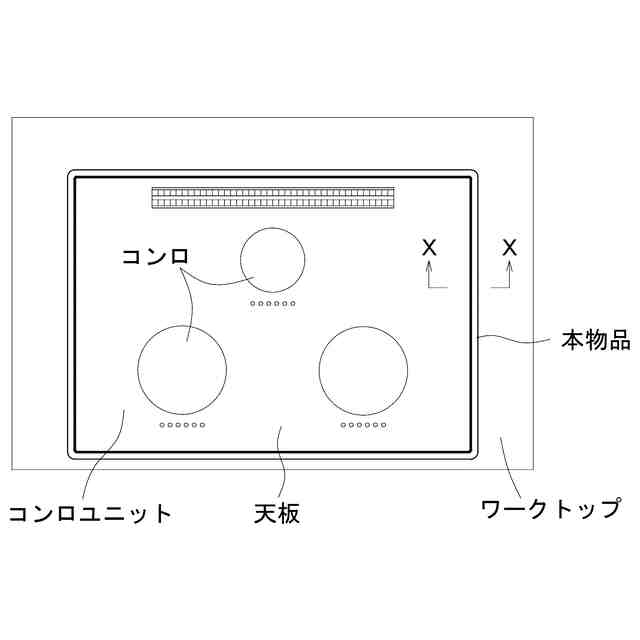

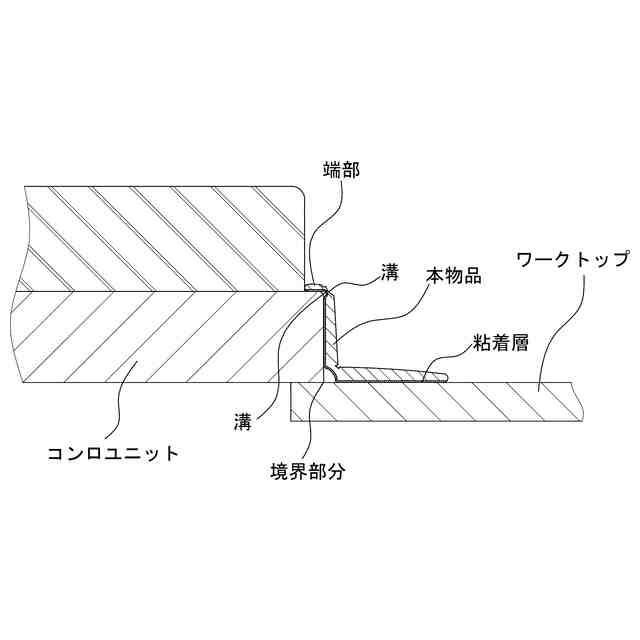

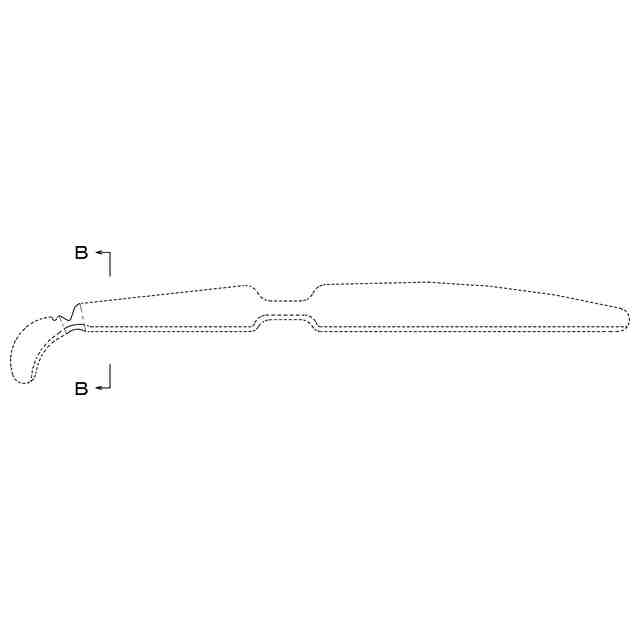

意匠に係る物品の説明本物品は、システムキッチン等のワークトップとこのワークトップにドロップイン式で設置されたコンロユニットとの境界部分及びその近傍部分を覆うように取付けて、これらの部分に汚れやゴミが付着したり侵入したりするのを防止するパッキンとして使用されるものである。本体は、粘着性の低いアクリル系エラストマーと粘着性を付与したアクリル系エラストマーとを押出成形することにより形成した可撓性のテープ状の形態を有し、裏面側に薄い粘着層を備える。使用に際し、本物品は、「使用状態を示す参考平面図」に示すように、コンロユニットとワークトップとの境界部分及びその近傍部分を全周にわたり覆うように取付けられる。この時、「X-X参考拡大端面図」に示すように、本物品の端部に溝が形成されていることで端部がコンロユニットの外周面に沿うように屈曲しやすくなるため、本物品を容易に取付けることができる。

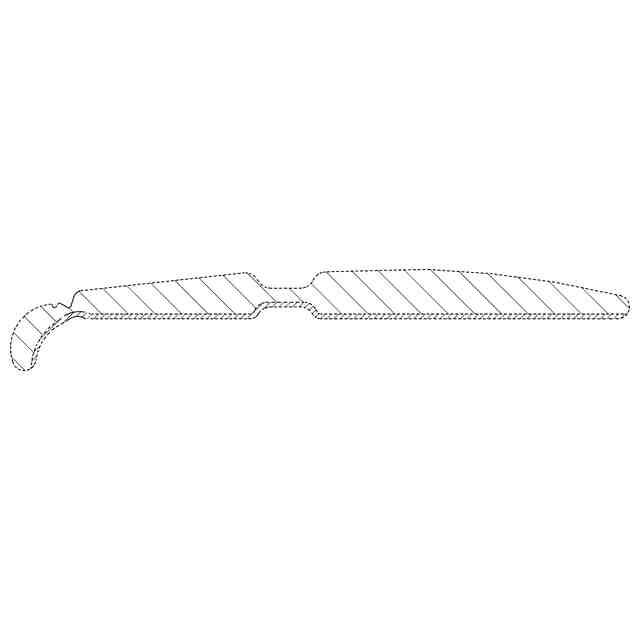

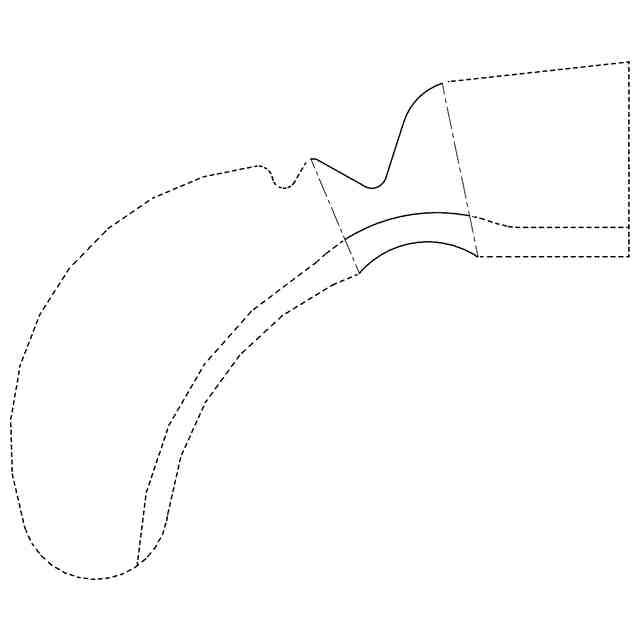

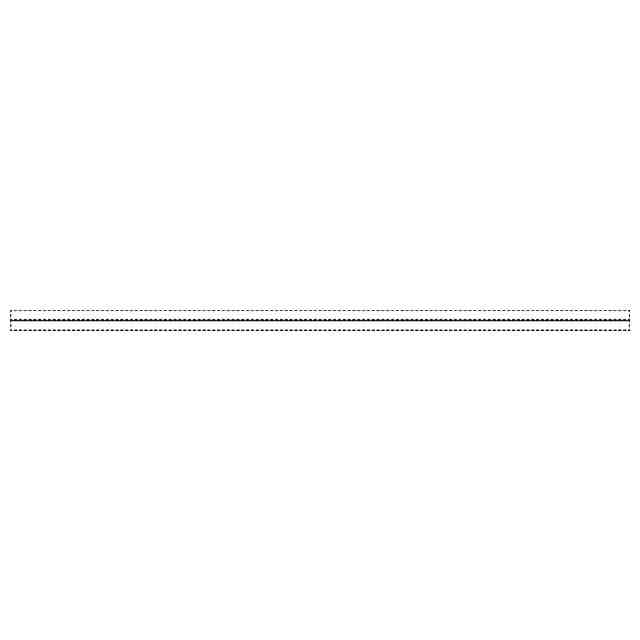

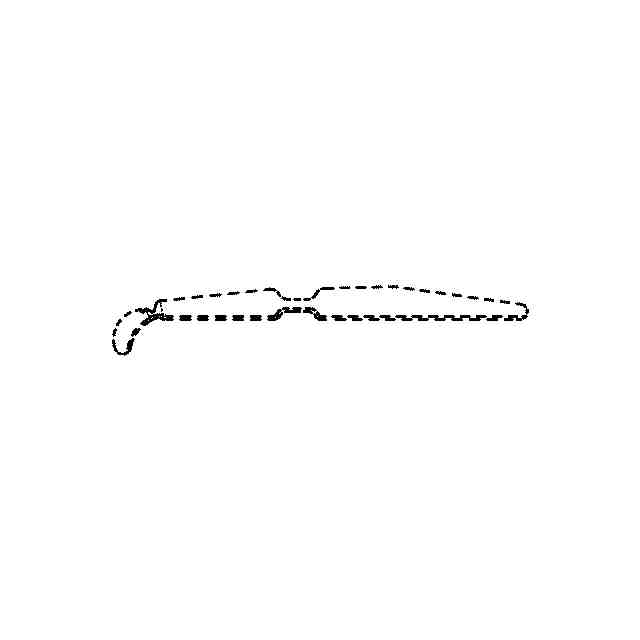

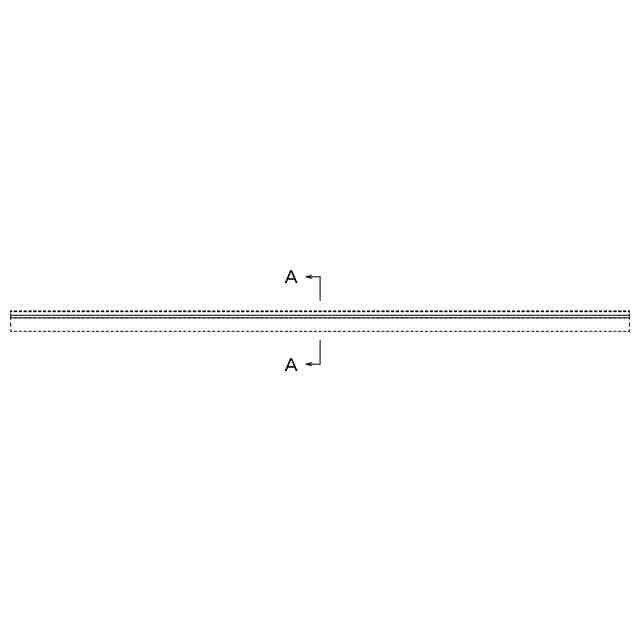

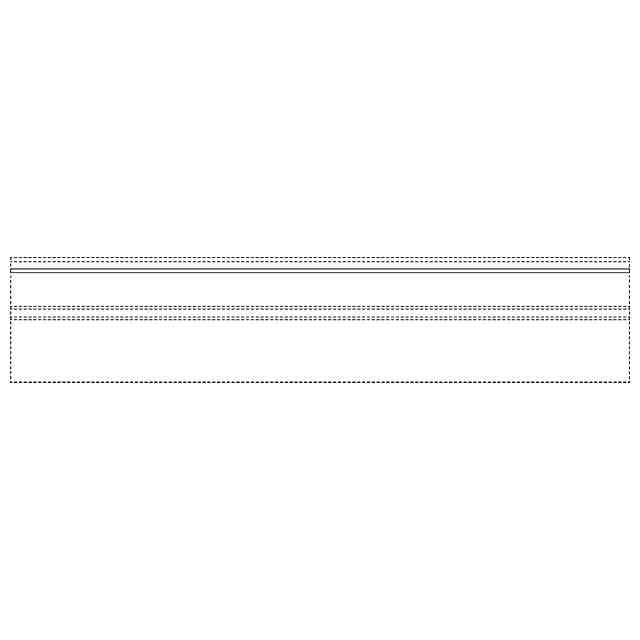

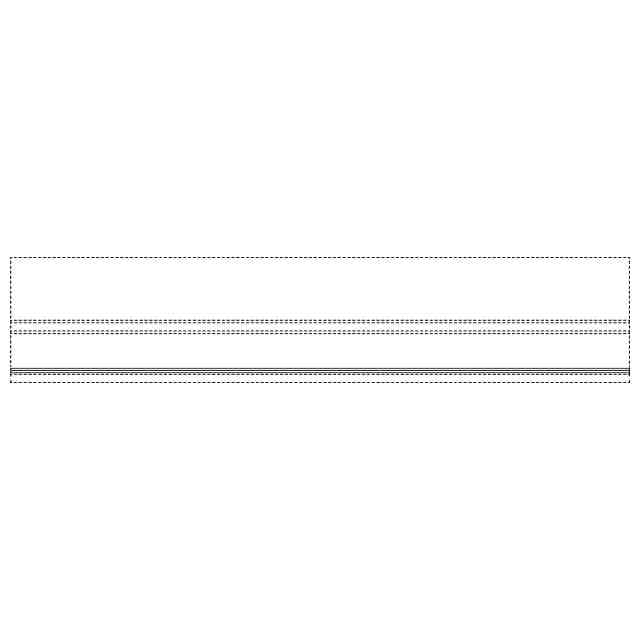

意匠の説明実線で表した部分が部分意匠として意匠登録を受けようとする部分である。1点鎖線は、部分意匠として登録を受けようとする部分とその他の部分との境界のみを示す線である。左側面図は右側面図と対称に表れるため省略する。この意匠は、正面図において左右にのみ連続する。
