発行日2024-12-20
公報種別意匠公報(S)
登録番号1759396
登録日2023-12-05
意匠に係る物品包装用容器
意匠分類F4-7140(包装紙、包装用容器等)
出願番号2022016324
出願日2022-07-29
意匠権者東洋アルミエコープロダクツ株式会社
代理人個人,個人,個人

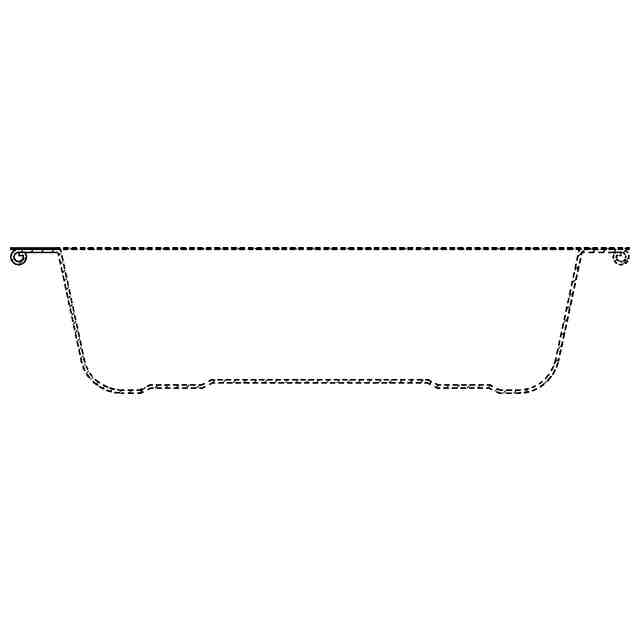

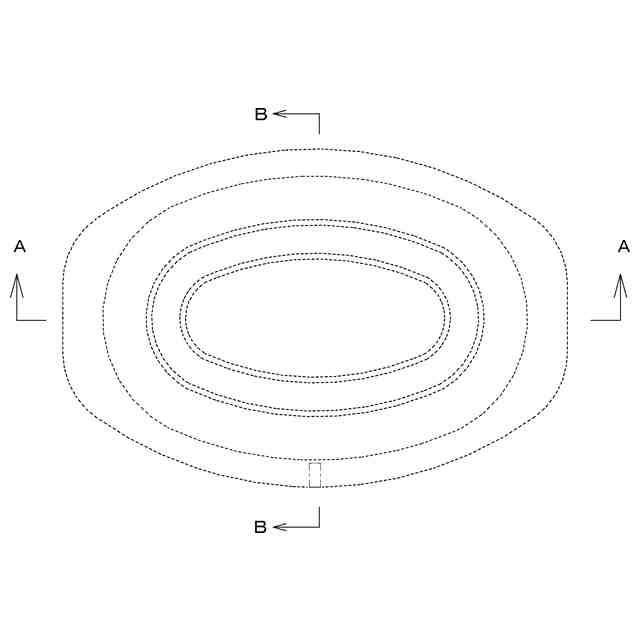

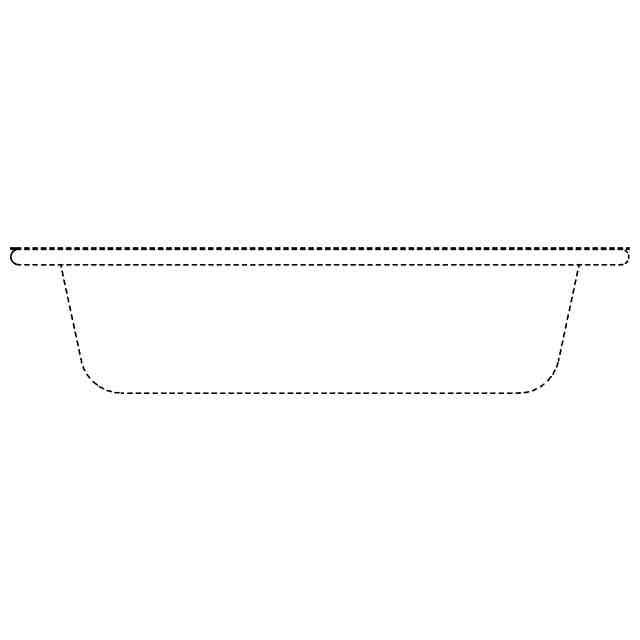

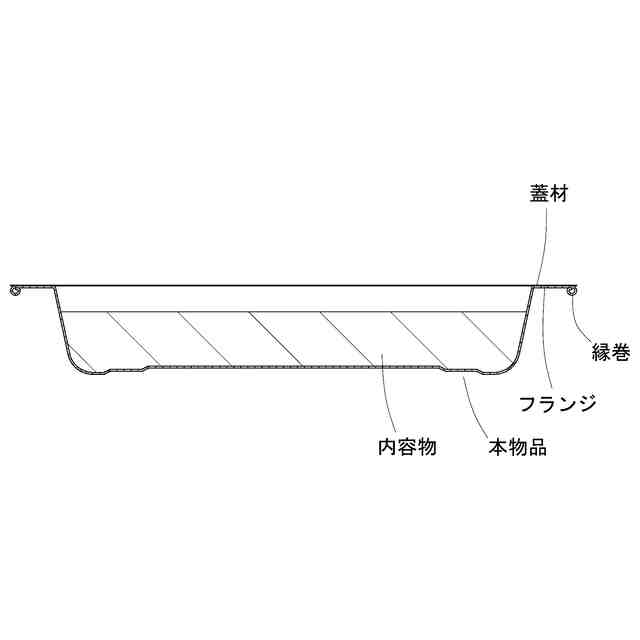

意匠に係る物品の説明本物品は、板紙原紙をプレス成形することによって形成され、主に食品等を収納する容器として使用される。本物品は、「使用状態を示す参考端面図」に示されているように、フランジを備える容器本体と、容器本体の上方を覆うようにフランジの上面に貼り付けられるフィルム状の蓋材とからなる。「平面図」、「A-A端面図」及び「B-B端面図」に示されているように、本物品のフランジの外方縁は縁巻を備え、縁巻の上端がフランジの上面と同一高さに位置するように形成されている。これによって、「使用状態を示す参考端面図」に示されているように、食品(内容物)等を収容してフランジに蓋材がトップシールされており、フランジが平坦であるためトップシール性に優れる。又、蓋材の取付面の外方延長上に縁巻が位置しないため、蓋材の取付が容易となり、歩留まりが向上する。

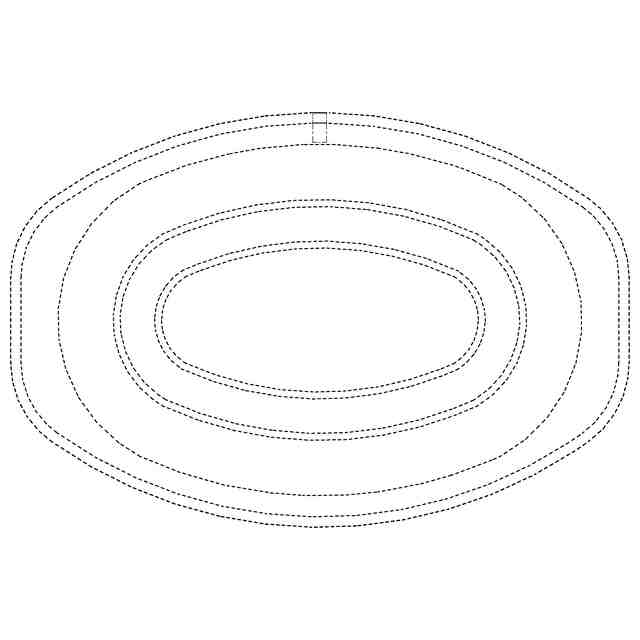

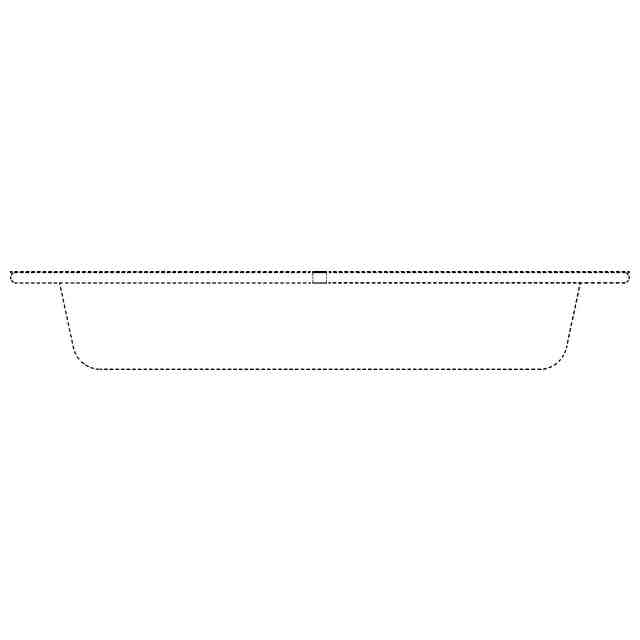

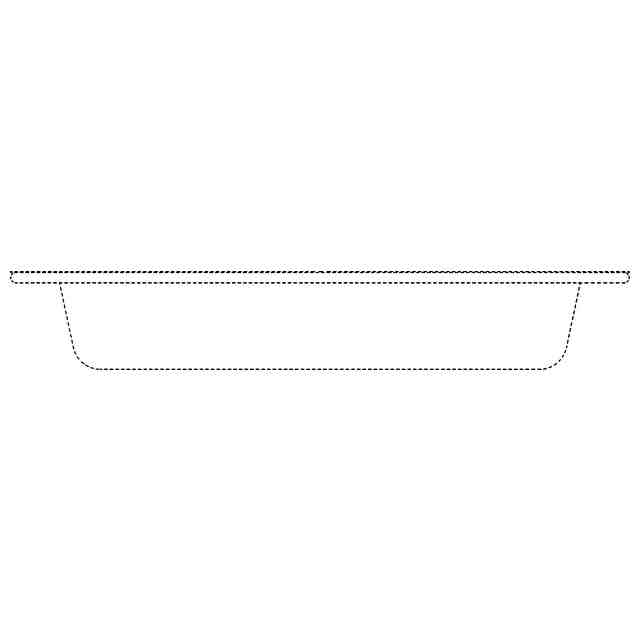

意匠の説明実線で表した部分が、部分意匠として意匠登録を受けようとする部分である。一点鎖線は、部分意匠として意匠登録を受けようとする部分とその他の部分との境界のみを示す線である。「透明部を示す参考正面図」及び「透明部を示す参考平面図」中、薄墨を施した部分は透明である。左側面図は、右側面図と対称に表れるため省略する。

この意匠をJ-PlatPatで参照する
