発行日2024-07-01
公報種別意匠公報(S)
登録番号1747120
登録日2023-06-15
意匠に係る物品包装用容器
意匠分類F4-7140(包装紙、包装用容器等)
出願番号2022016323
出願日2022-07-29
意匠権者東洋アルミエコープロダクツ株式会社
代理人個人,個人,個人

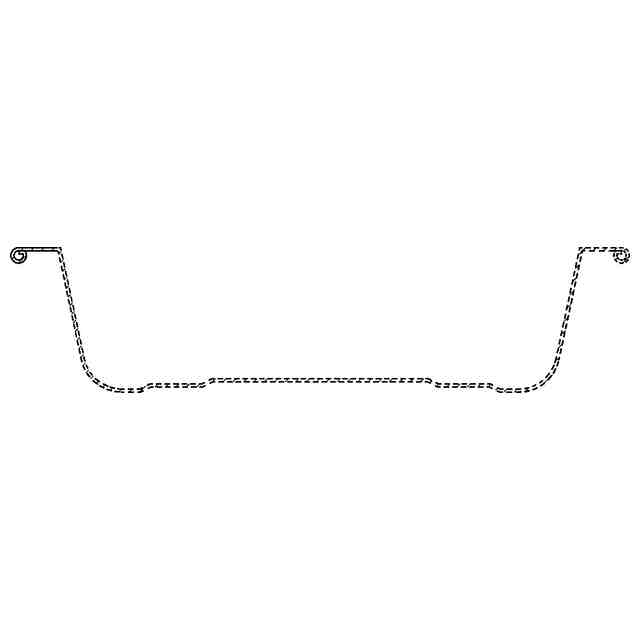

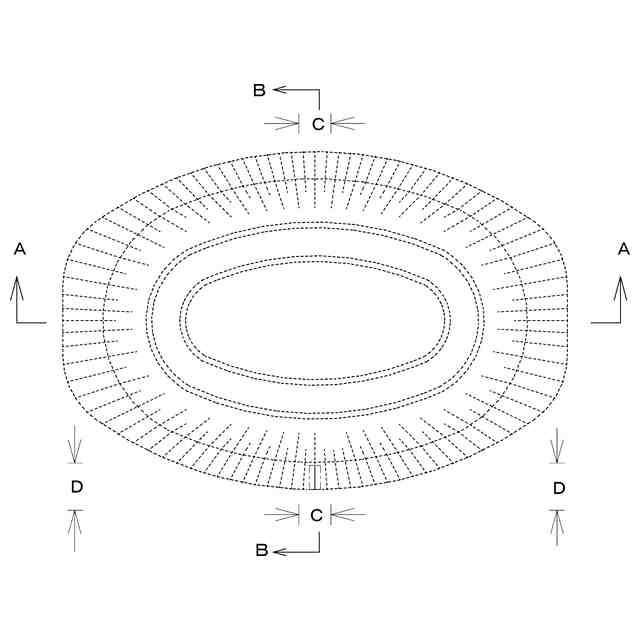

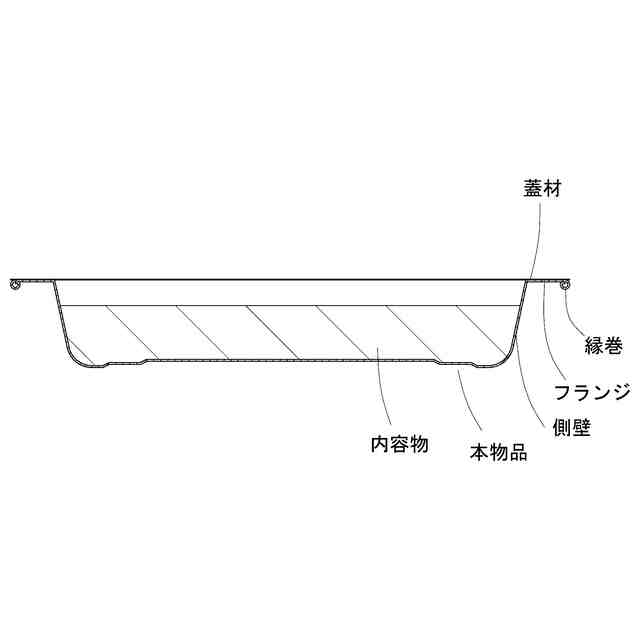

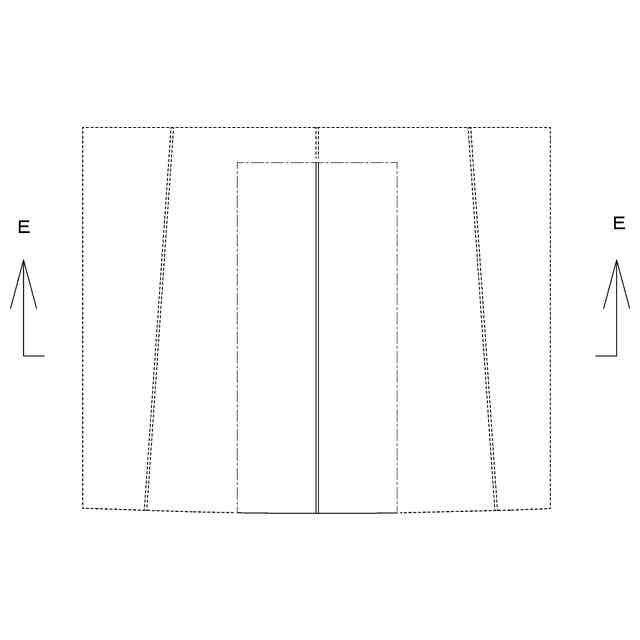

意匠に係る物品の説明本物品は、板紙原紙をプレス成形することによって形成され、主に食品等を収納する容器として使用される。「平面図」、「A-A端面図」及び「B-B端面図」に示されているように、本物品のフランジの外方縁は縁巻を備え、縁巻の上端がフランジの上面と同一高さに位置するように形成されている。又、側壁とフランジには板紙原紙に形成された罫線に沿って多数のシワが形成されている。「C-D拡大図」及び「E-E端面図」に示されているように、フランジのシワはフランジの上面から下面へ折り込まれて形成され、平坦化されている。これによって、フランジにトップシールフィルムのような蓋材を用いてトップシールを行うことが可能となる。又、蓋材の取付面の外方延長上に縁巻が上方へ突出するようには位置しないため、蓋材の取付が容易となり、歩留まりが向上する。
意匠の説明実線で表した部分が、部分意匠として意匠登録を受けようとする部分である。一点鎖線は、部分意匠として意匠登録を受けようとする部分とその他の部分との境界のみを示す線である。左側面図は、右側面図と対称に表れるため省略する。
