発行日2025-04-21
公報種別意匠公報(S)
登録番号1796693
登録日2025-04-11
意匠に係る物品ボルト仮固定用ナット
意匠分類M3-1130(ねじ、くぎ、開閉金物、係止具等)
出願番号2024021406
出願日2024-10-16
意匠権者川田工業株式会社,戸出化成株式会社
代理人個人
意匠に係る物品の説明本物品は、ボルトを対象物(鋼板等)に仮固定するために用いられるナットである。例えば、鋼板と添接板を重ね合わせて高力ボルト及びナットによって接合する場合に、鋼板のボルト孔に高力ボルトを差し込み、反対側から本物品である仮固定用ナットをボルト軸に装着して締め込むことにより、鋼板に対して高力ボルトを装着(仮固定)した状態を維持することができ、この状態で、仮固定したボルト軸が添接板のボルト孔内に進入するように添接板を取り付け、ナットを装着して締め付けることによって、鋼板と添接板を接合することができる。

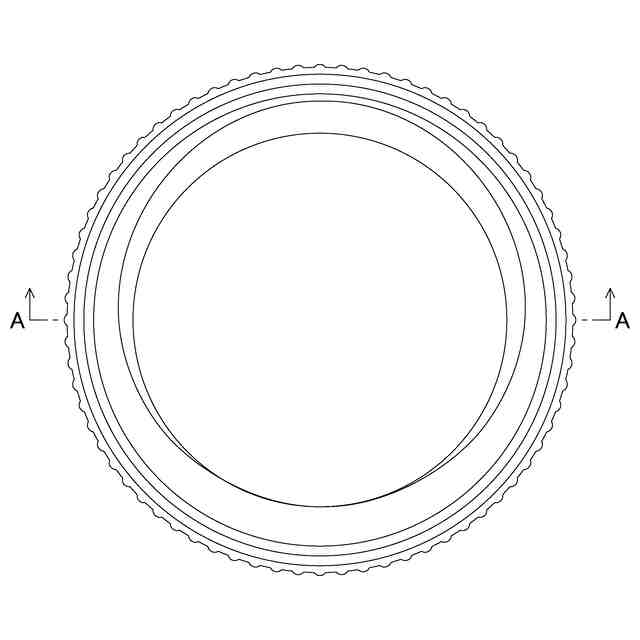

意匠の説明背面図、右側面図、及び、左側面図は、正面図と同一につき省略する。

関連意匠
