発行日2025-04-16
公報種別意匠公報(S)
登録番号1796344
登録日2025-04-08
意匠に係る物品濾布取付カラー
意匠分類K6-13(化学機械器具)
出願番号2024021576
出願日2024-10-17
意匠権者伸興産業株式会社
代理人個人

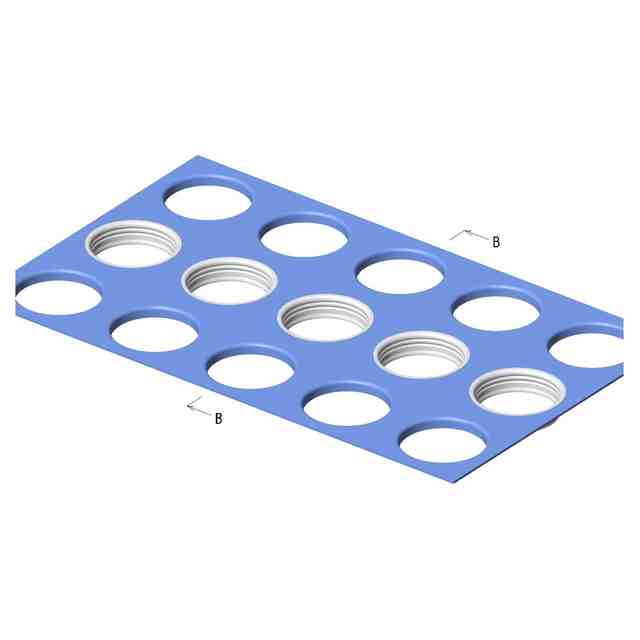

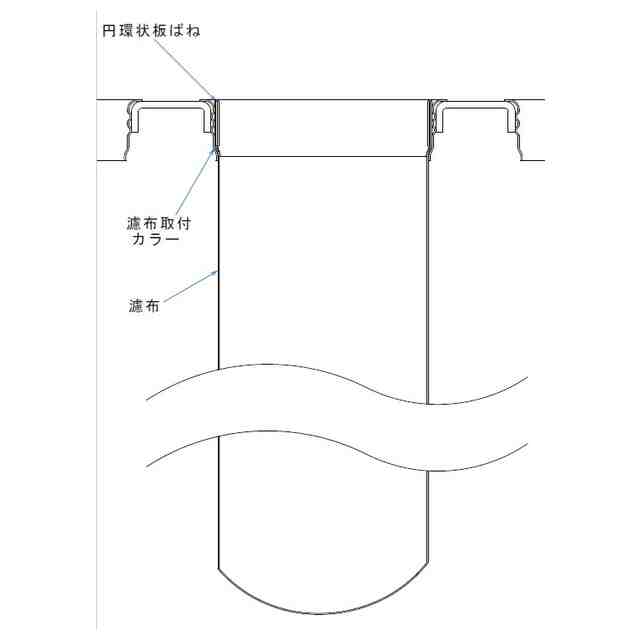

意匠に係る物品の説明本物品は、粉塵が混合した含塵ガスから粉塵を分離するバグフィルタ設備に於いて、含塵ガスが流入される粗ガス室と、粉塵が除去された清浄ガスが流出する純ガス室との間を仕切る仕切板に開口して設けられた濾布取付孔に、シンブル(指貫)形状の濾布を有する濾布チューブを防塵固定するために使用される濾布取付カラーである。濾布取付カラーは、参考図1,参考図2のように、仕切板(青色で着色した部分)に開口された濾布取付孔の孔縁のバーリングに圧入装着して使用される。バグフィルタ設備内では、参考図3に示すように、濾布取付孔のバーリングに圧着された濾布取付カラーに濾布チューブが挿入され、濾布チューブの開口端が、該開口端の濾布内に縫い込まれた円環状板ばね(スナップリング)により濾布取付カラーに圧着固定される。尚、参考図1及び参考図2並びに参考図3は、濾布取付カラーの使用状態を示す、物品の説明のための参考図であって、濾布取付カラーを仕切板の濾布取付孔に嵌め込み装着した状態を表した図である。参考図1は前側斜め上方から視た斜視図であり、参考図2及び参考図3は正面断面図である。参考図1及び参考図2に於いて、青色で着色された部分が仕切板、青色で着色された部分以外の部分が濾布取付カラーを示している。参考図1に於いて、仕切板に開口された3行5列の濾布取付孔のうち、中央の行の5つの濾布取付孔のバーリングに濾布取付カラーが嵌め込み装着されており、手前及び奥側の行の濾布取付孔は、濾布取付カラーを未装着な状態を表している。参考図2は、参考図1のB-B線で切断して、濾布取付カラーが嵌め込み装着された濾布取付孔の一つを拡大した断面図を示している。参考図3は、濾布取付カラーを装着した濾布取付孔にバグフィルターの濾布チューブを取り付けた状態の断面図を示している。濾布取付カラーのサイズに対して濾布チューブは長尺のため、参考図3では濾布チューブの中間部分は省略している。

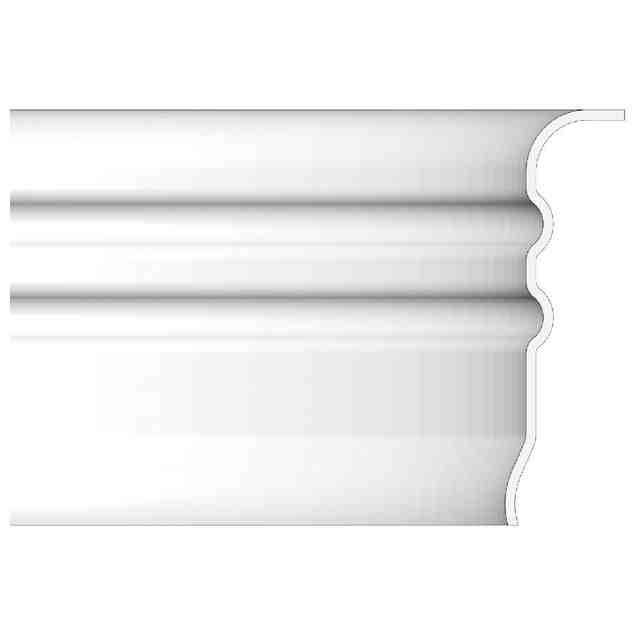

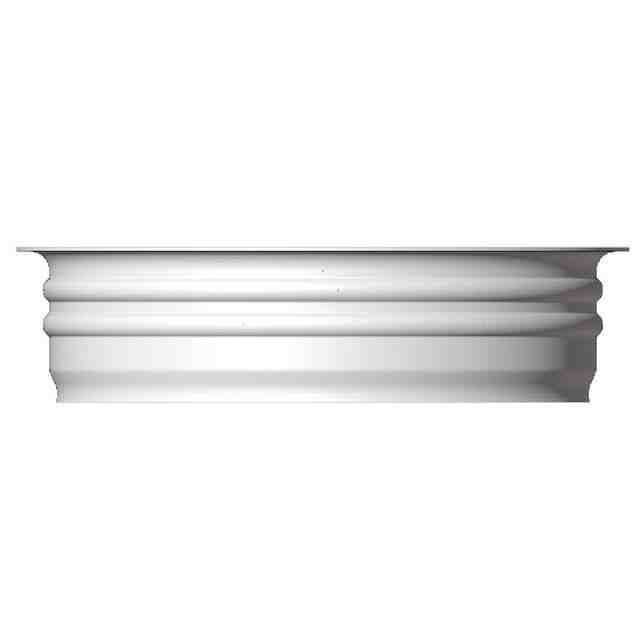

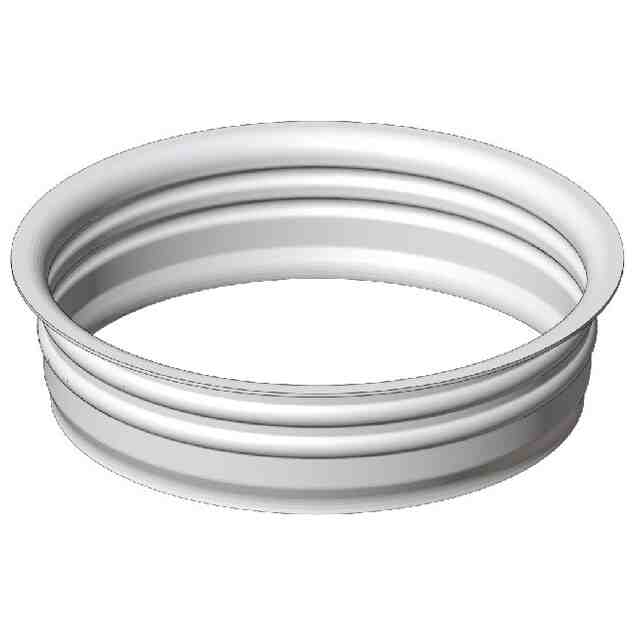

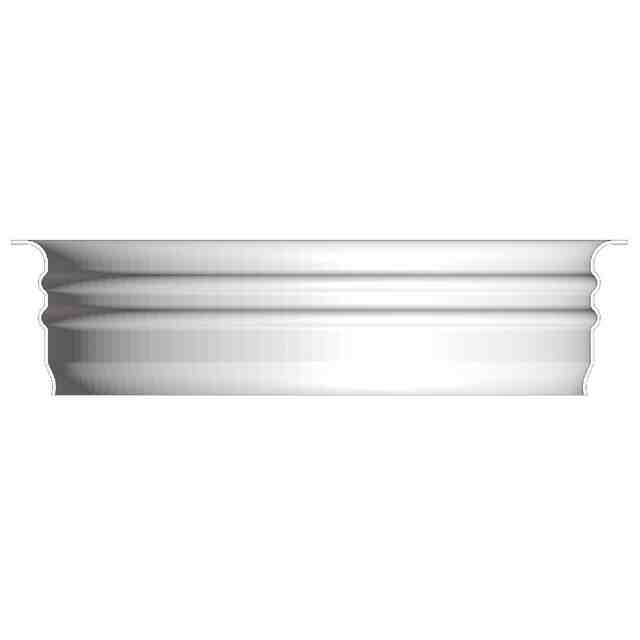

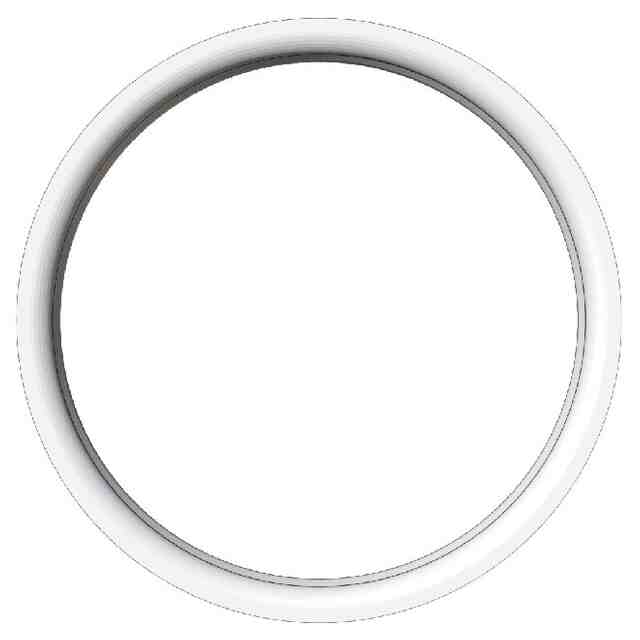

意匠の説明各図面の表面部全面に表された濃淡は、立体表面の形状を表す濃淡である。A-A断面図は、平面図に示したA-A線で切断して正面から視た断面図を表す。A-A断面部分拡大図は、A-A断面図の右側部分を拡大した図を表す。

関連意匠
