発行日2025-04-04
公報種別意匠公報(S)
登録番号1795199
登録日2025-03-27
意匠に係る物品浴室用すのこ構成材
意匠分類D5-300(厨房設備用品及び衛生設備用品)
出願番号2024010809
出願日2024-05-29
意匠権者矢崎化工株式会社,Yazaki Kako Corporation
代理人弁理士法人山名国際特許事務所

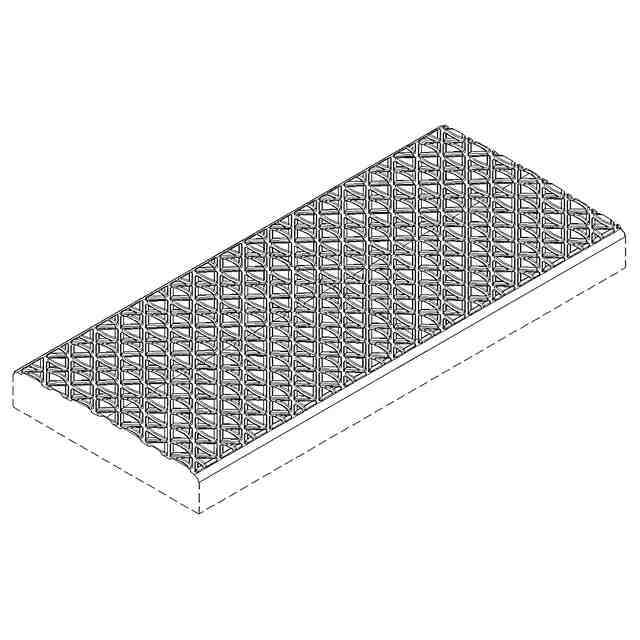

意匠に係る物品の説明本物品は、使用状態を示す参考図に示したように、複数個を連結して、浴室の床面に敷いて使用する浴室用すのこの構成材である。使用状態を示す参考図では、下面に足場を備えた角材の上に本物品を直交方向に設け一体化することで浴室用すのこを構成する。本物品は、平面図又は底面図が分かりやすいように、中央部(正面図のA-A線参照)から左右外側に向かってわずかに下向き勾配を呈するよう形成されている。本物品の表面部は、水はけを考慮し、ひし形溝と同ひし形溝の左右の交点を横断するように形成された波形溝との合成溝を呈し、表面部の溝内の水滴(残水)が前記波形溝を辿って外側へ流れ出ることで効率のよい排水を可能とする。なお、使用状態を示す参考図は、図示の便宜上、正面図(斜視図)の大きさに対応する部分のみ溝模様を表し、その他の部分の溝模様は省略している。

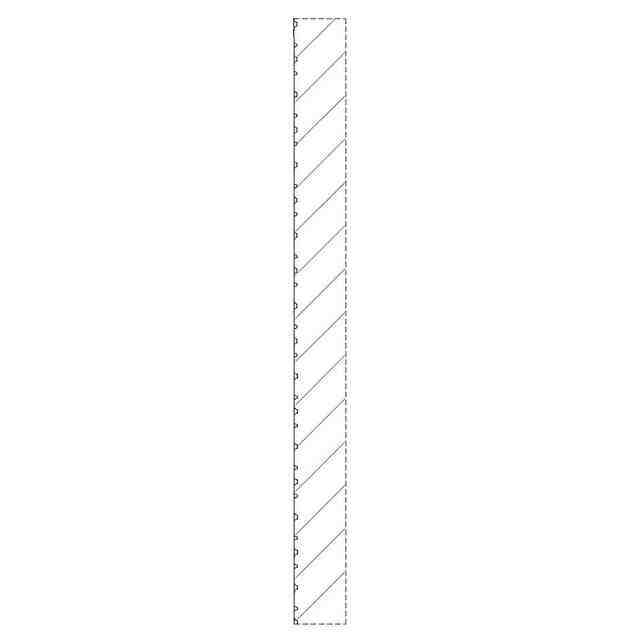

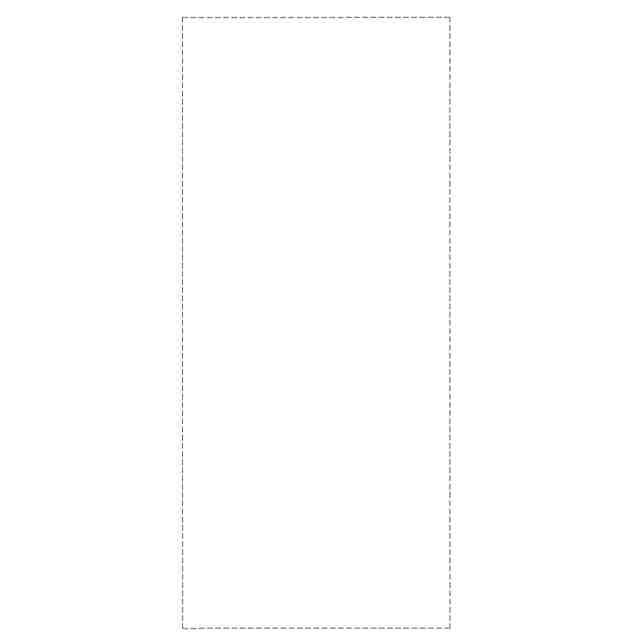

意匠の説明実線で表した部分が、部分意匠として意匠登録を受けようとする部分である。左側面図は、右側面図と対照にあらわれる。正面図において上下に連続する。

関連意匠
