発行日2024-11-07
公報種別意匠公報(S)
登録番号1784038
登録日2024-10-29
意匠に係る物品浴槽
意匠分類D5-311(厨房設備用品及び衛生設備用品)
出願番号2024006542
出願日2024-03-29
意匠権者株式会社S.P.M
代理人個人,個人

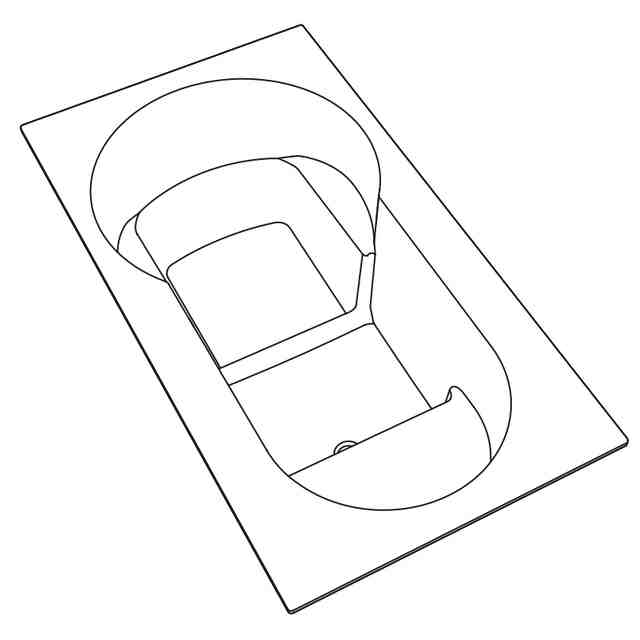

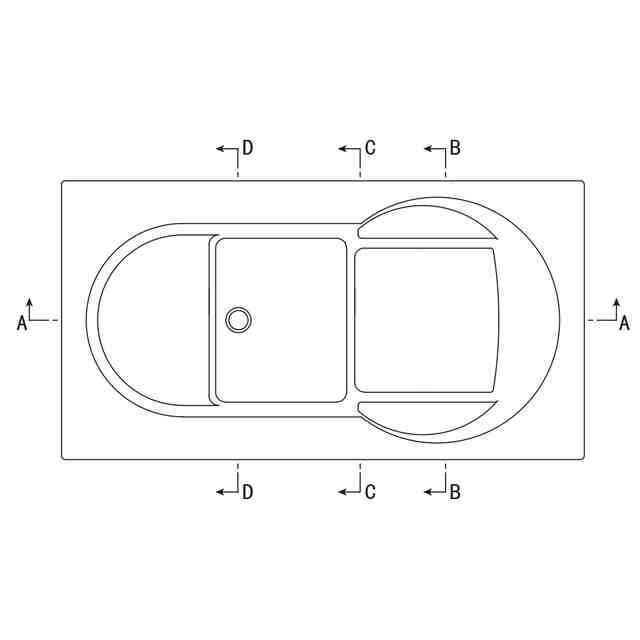

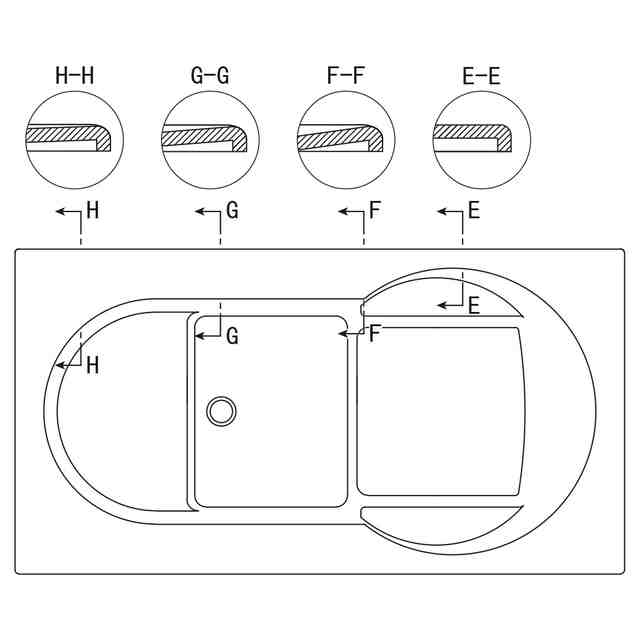

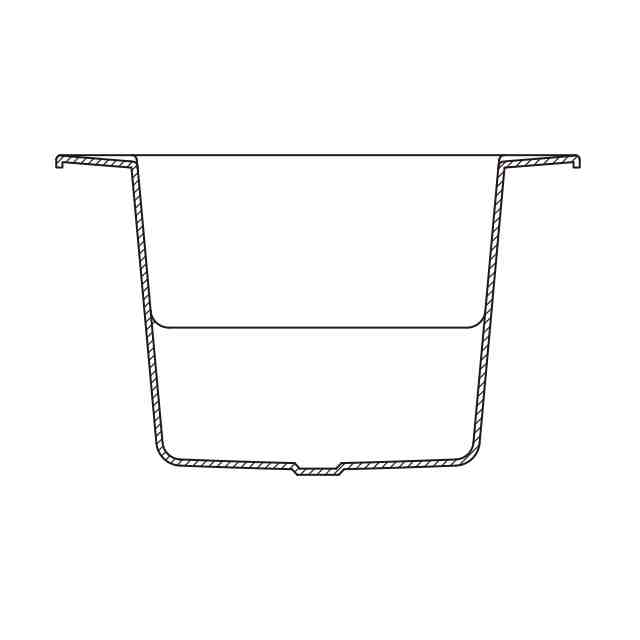

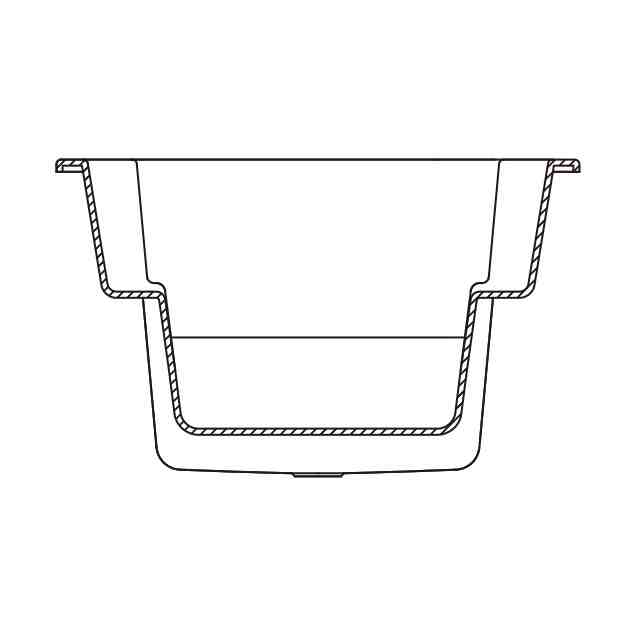

意匠に係る物品の説明本物品は、A-A断面図、C-C断面図、D-D断面図、参考斜視図3、縁の傾斜状態を示す参考図に示す通り、浴槽の縁の長手方向両側に、当該縁に付着した水が浴槽の略中心方向に流れるように構成された緩やかな傾斜が設けられている。なお、参考斜視図3における緑色に着色した部分が、傾斜が設けられている部分である。傾斜角度は、A-A断面図等で示すように、部位によって変化しており、縁の傾斜状態を示す参考図のE-E断面では傾斜はない状態で、当該部分からC-C断面図及び前記参考図のF-F断面に向かって傾斜角度が大きくなり、その後、前記参考図のG-G断面、前記参考図のH-H断面に向かって傾斜角度が小さくなっていくように形成されている。

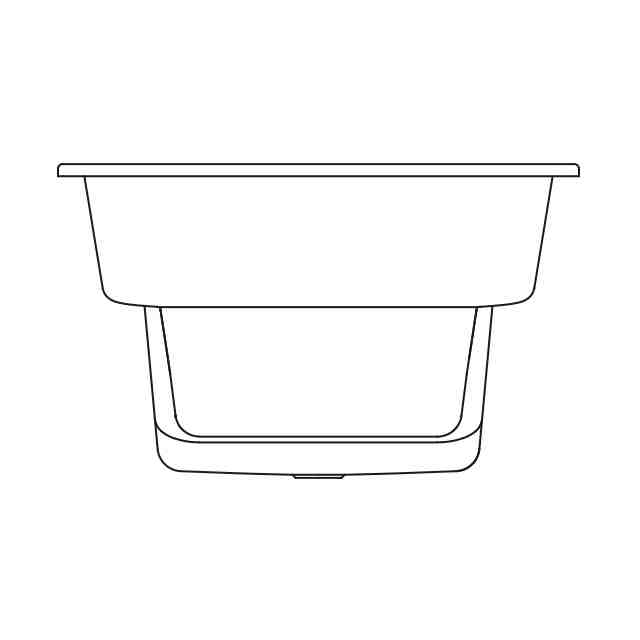

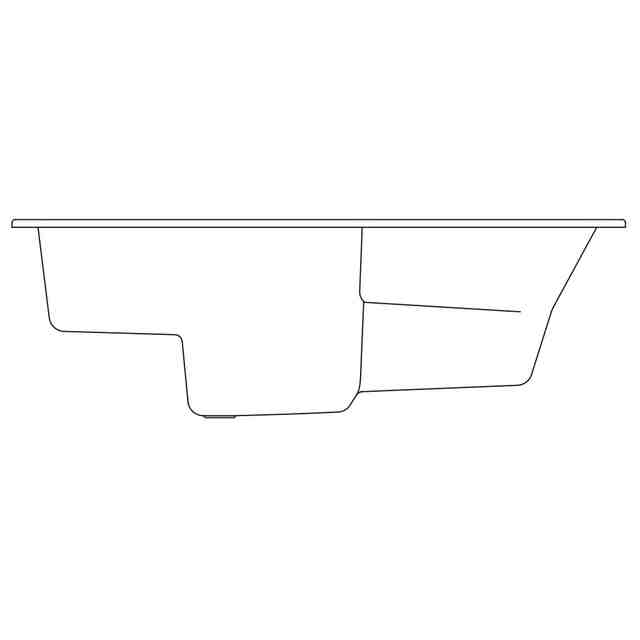

意匠の説明背面図は正面図と対称に表れるため省略する。
この意匠をJ-PlatPatで参照する
