発行日2025-03-17
公報種別意匠公報(S)
登録番号1793699
登録日2025-03-07
意匠に係る物品掘削機用カッタービット
意匠分類K3-3910(農業用機械器具、鉱山機械、建設機械等)
出願番号2024019641
出願日2024-09-24
意匠権者株式会社奥村組
代理人個人

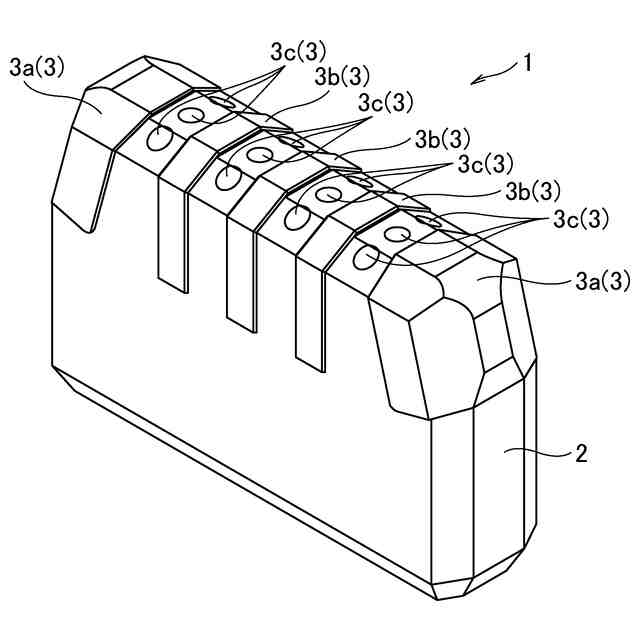

意匠に係る物品の説明本物品は、地盤を掘削する掘削機の先頭部に設けられたカッターヘッドに装着される掘削機用カッタービットである。参考斜視図に示すように、掘削機用カッタービット1は、地山を崩し、切り欠きを入れる等の機能を有する掘削部品であり、鋼鉄製のシャンク部2と、超硬合金製の複数のチップ部3(3a～3c)とを有している。掘削機用カッタービット1において、参考斜視図の上部側が掘削側であり、参考斜視図の下部側が掘削機への装着側である。

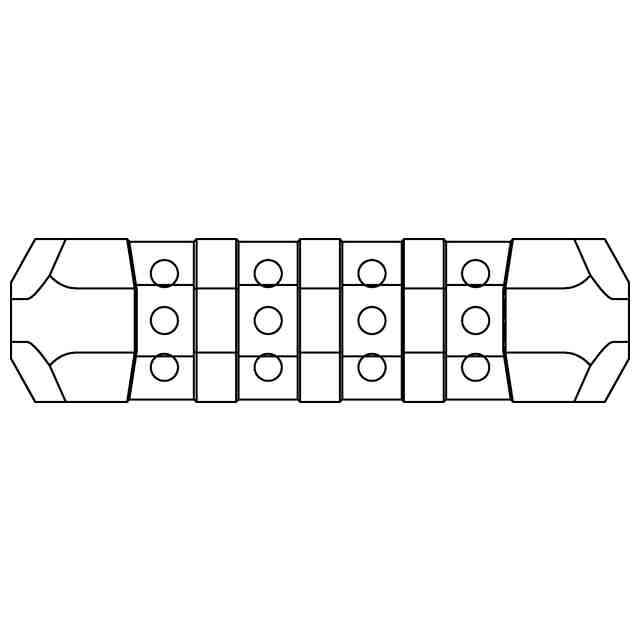

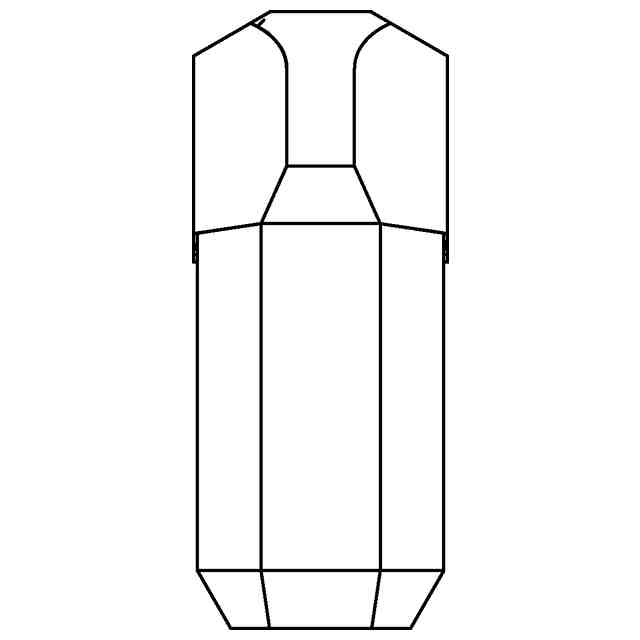

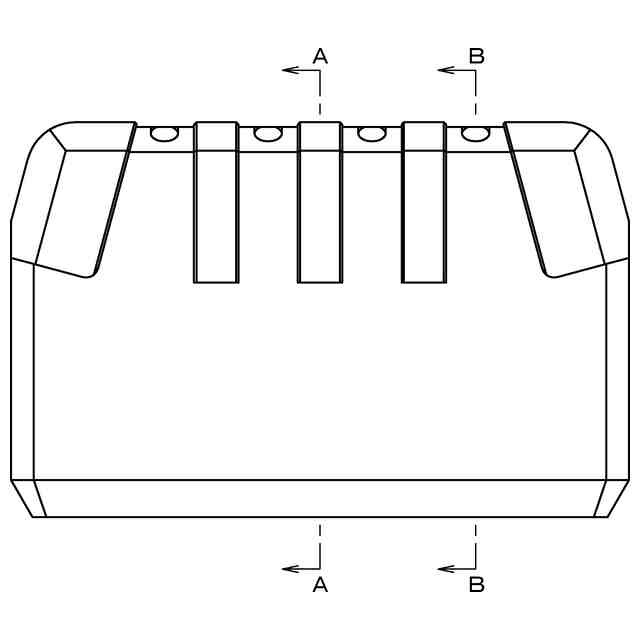

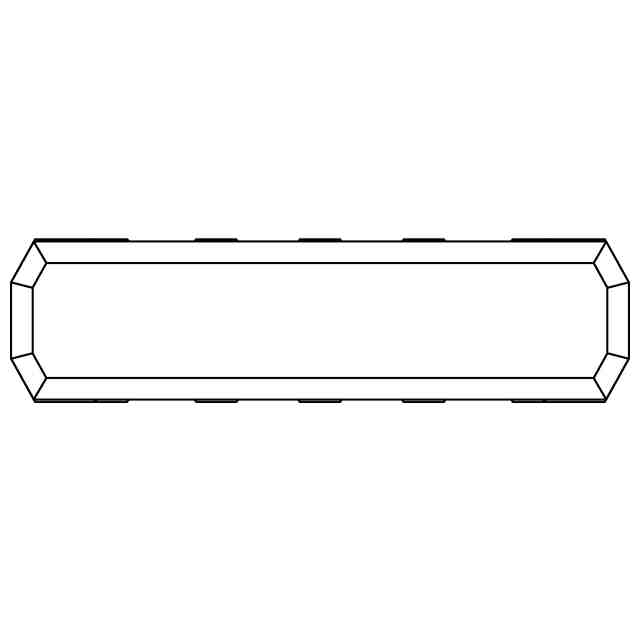

意匠の説明背面図は正面図と同一に表れるので省略し、左側面図は右側面図と同一に表れるので省略する。
