意匠ウォッチ

発行日2024-10-08
公報種別意匠公報(S)
登録番号1781723
登録日2024-09-30
意匠に係る物品螺旋鉄筋
意匠分類L7-01(建物用構造材、枠材等)
出願番号2024006692
出願日2024-03-29
意匠権者株式会社奥村組,昭和コンクリート工業株式会社
代理人弁理士法人翔和国際特許事務所

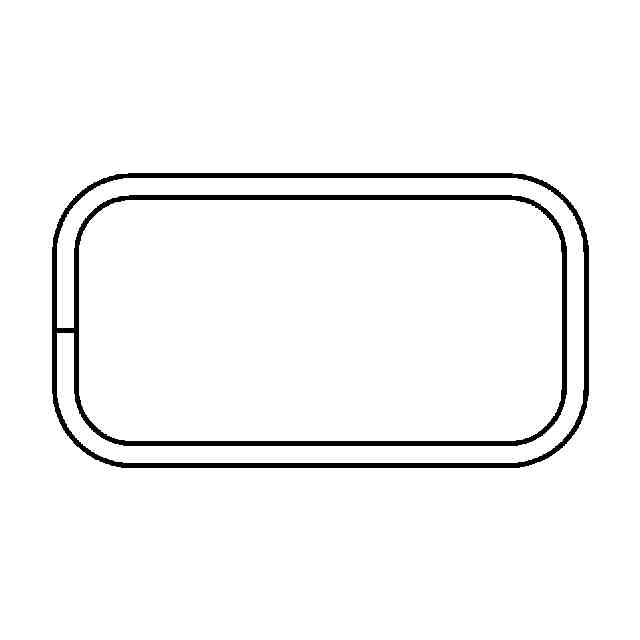

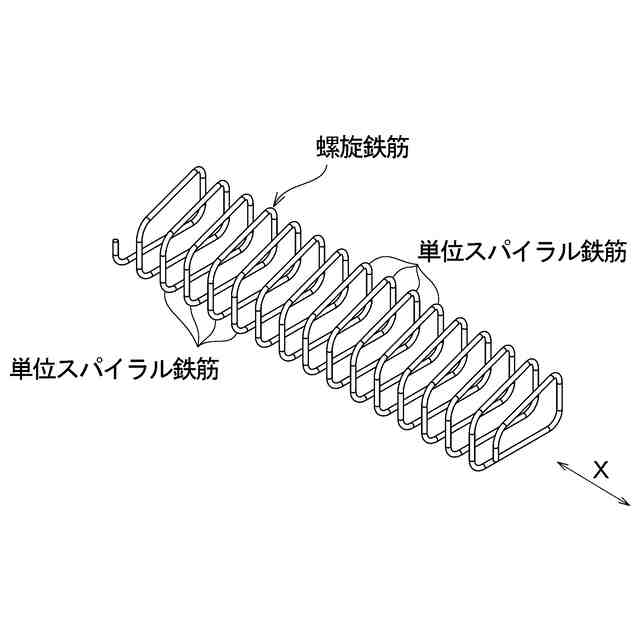

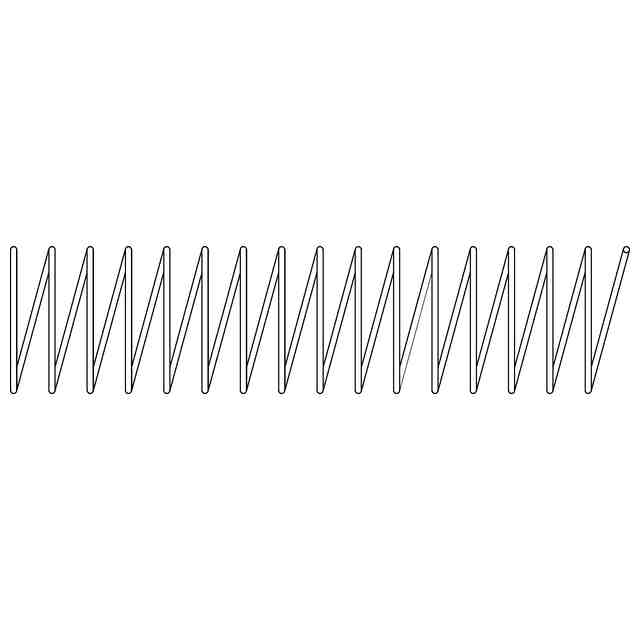

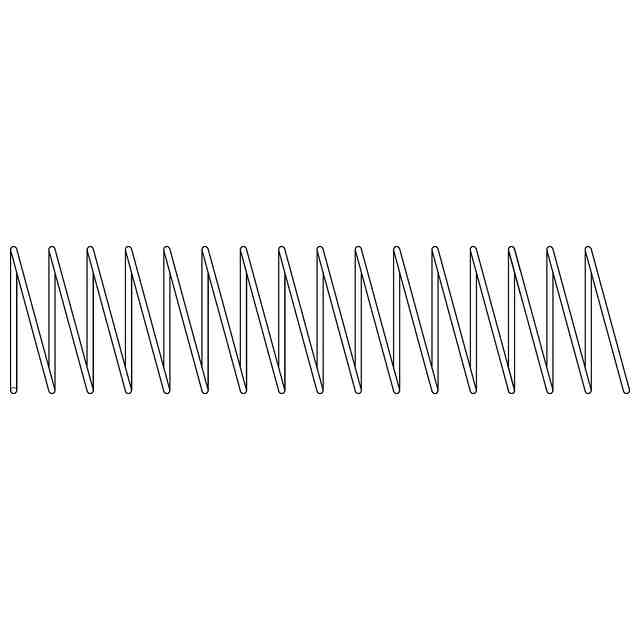

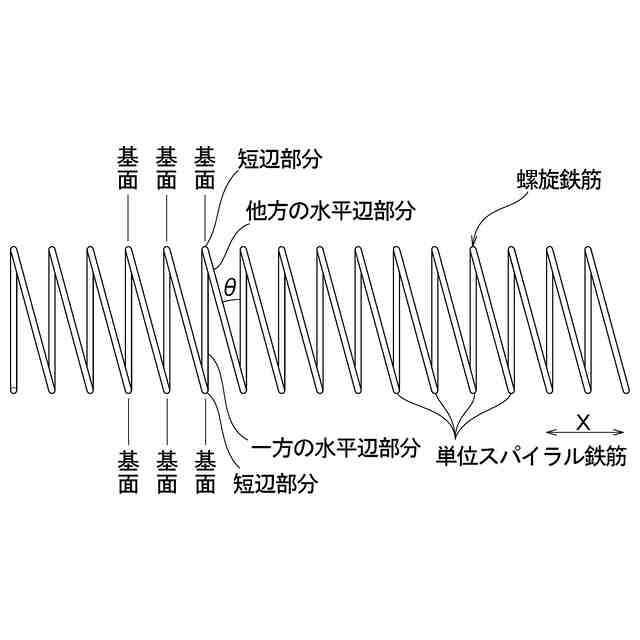

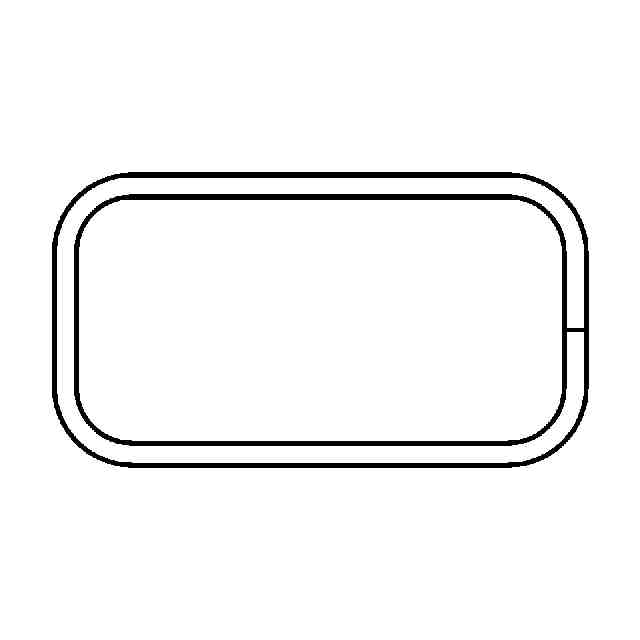

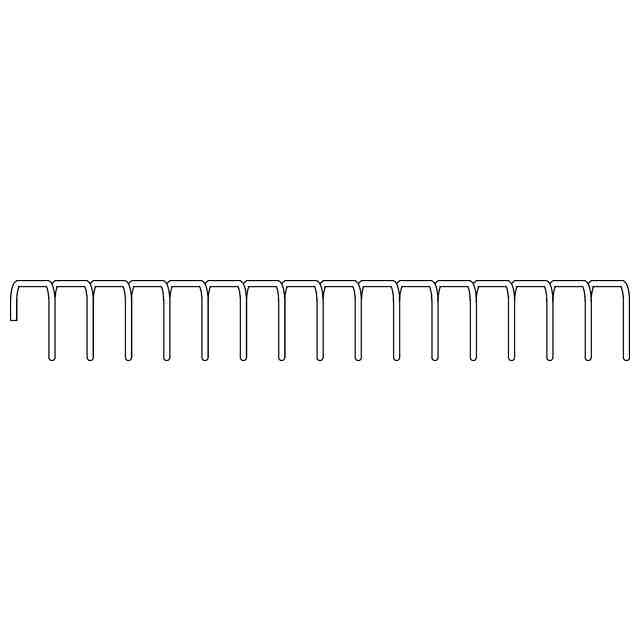

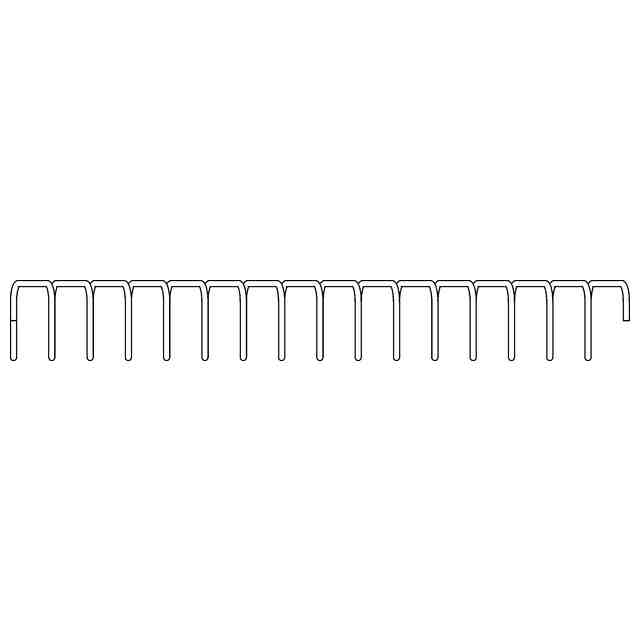

意匠に係る物品の説明本願意匠に係る物品は、使用状態を表わす参考斜視図に示すように、隣接する一対のコンクリート版の間の継手部のコンクリート打設空間に配筋されて、該打設空間において対向する両側のコンクリート版の端面から各々突出する継手鉄筋と共に、継手部における配筋構造を形成する螺旋鉄筋である。本願意匠に係る螺旋鉄筋は、参考斜視図に示すように、一本の鉄筋を曲折加工することによって、矩形状の正面形状を有する複数の単位スパイラル鉄筋を、スパイラルの軸方向Xに所定のピッチで連続させたスパイラル形状を備えている。また、本願意匠に係る螺旋鉄筋は、参考平面図に示すように、連続する各々の前記単位スパイラル鉄筋において、矩形状の正面形状の左右一対の垂直辺部分及び一方の水平辺部分が、仮想の基面に配置されると共に、他方の水平辺部分が、これらの3辺部分が配置される仮想の基面に対して、上面視して所定角度θで傾いた方向に延設する斜め連結筋となっていることで、上面視してZ形状が連続するZスパイラル形状を有している。
意匠の説明本願意匠に係る螺旋鉄筋の左右方向の長さは、1000mm程度である。

関連意匠
