発行日2025-03-14
公報種別意匠公報(S)
登録番号1793555
登録日2025-03-06
意匠に係る物品頭部冷却パッド
意匠分類J7-51(医療機械器具)
出願番号2024017594
出願日2024-08-27
意匠権者株式会社優良國際,YURYOKOKUSAI
代理人個人

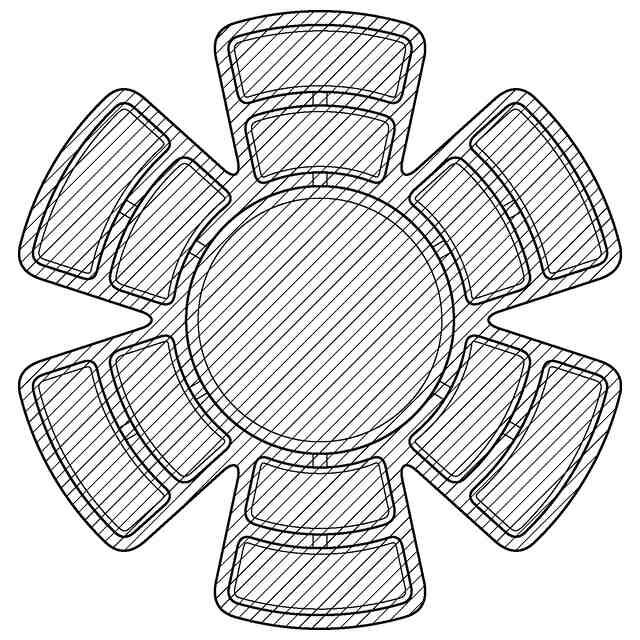

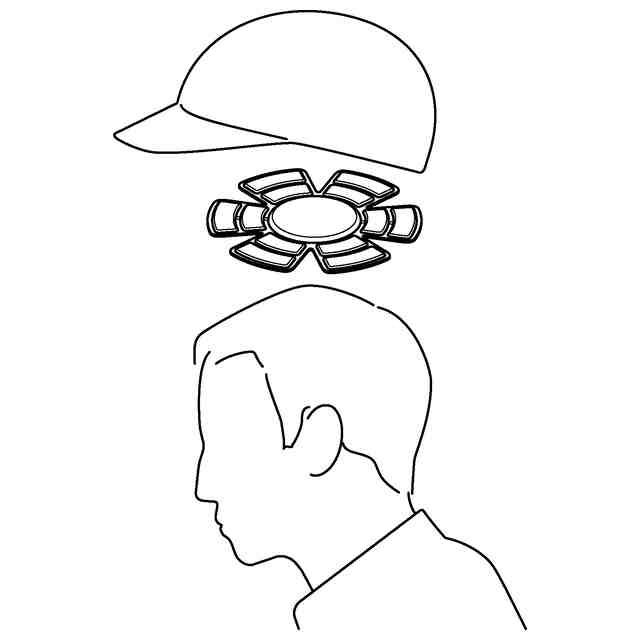

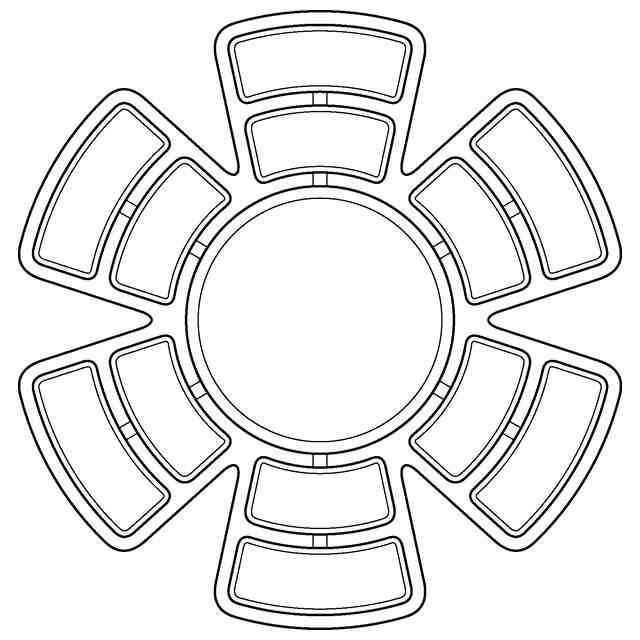

意匠に係る物品の説明この意匠に係る物品は、合成樹脂で成形されたパッドの内部に液状潜熱材(相変化物質:Phase Change Meterials)が充填された、使用者の頭部を冷却するための頭部冷却パッドである。各部の名称を示す参考底面図において、頭部冷却パッドは、外周保冷部と、内周保冷部と、これらを連通させる連絡流路と、を含んで構成される6個のパッドが、中央保冷部を中心として同心円状に略等ピッチで設けられている。各部の名称を示す参考底面図中、外周保冷部と内周保冷部と中央保冷部に充填されている白い物質が上述した液状潜熱材である。透明部分を示す参考底面図において、ハッチング箇所は、透明な素材で覆われた箇所を示す。すなわち、頭部冷却パッドの底面側は透明な素材で覆われている。使用状態を示す参考図のように、頭部冷却パッドを冷蔵庫、冷凍庫などによって冷却した後、例えば帽子の内側にセットした状態で頭部に着用することによって(頭部冷却パッドを帽子と頭部で挟み込むことで)、使用者の頭部が冷却される。頭部冷却パッドは、帽子のみならず、ヘルメットの内側にセットしてもよい。

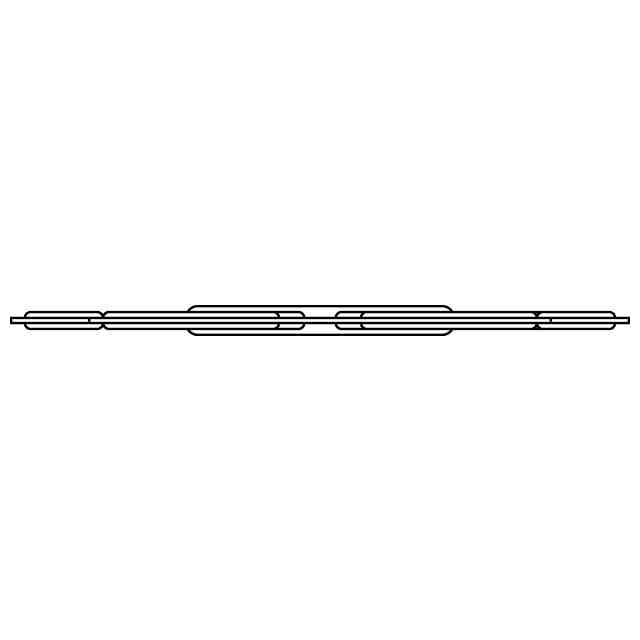

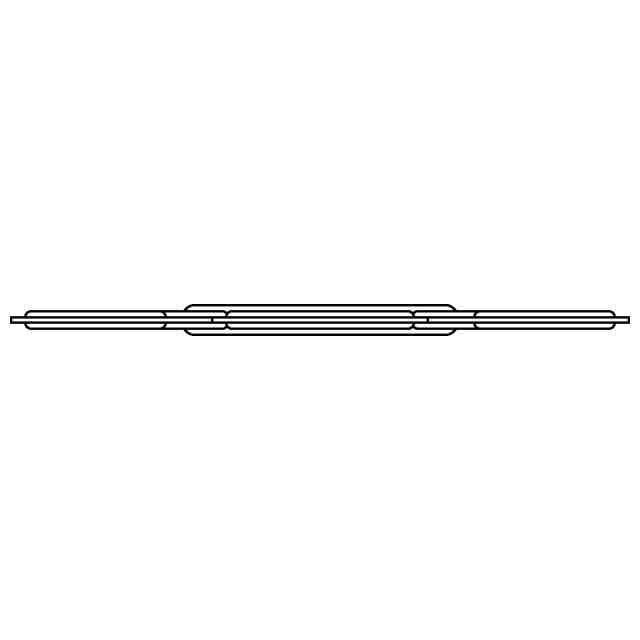

意匠の説明左側面図は右側面図と対称であるため省略する。また、背面図は正面図と対称であるため省略する。

関連意匠
