発行日2025-03-07
公報種別意匠公報(S)
登録番号1792894
登録日2025-02-27
意匠に係る物品紙製撮影用ディフューザー支持具構成材
意匠分類J3-2920(光学機械器具)
出願番号2024016431
出願日2024-08-07
意匠権者もりや産業株式会社
代理人個人

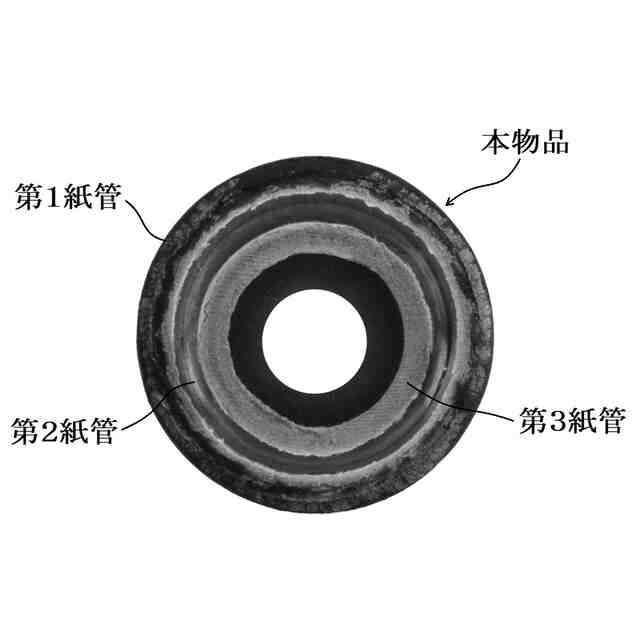

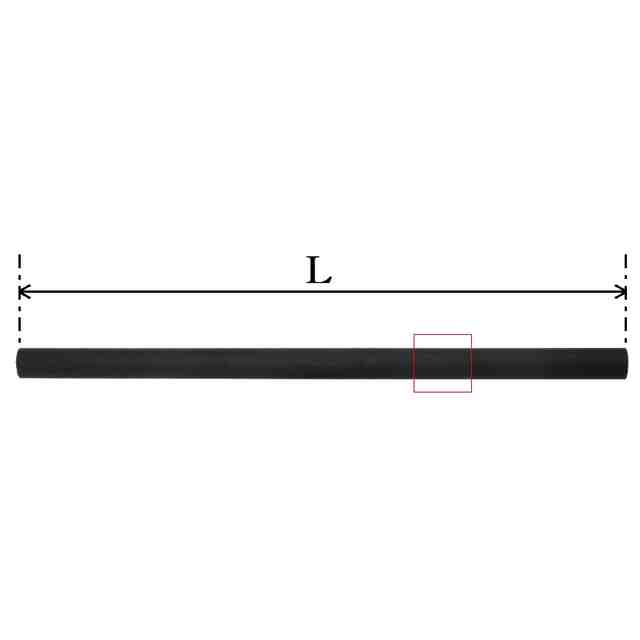

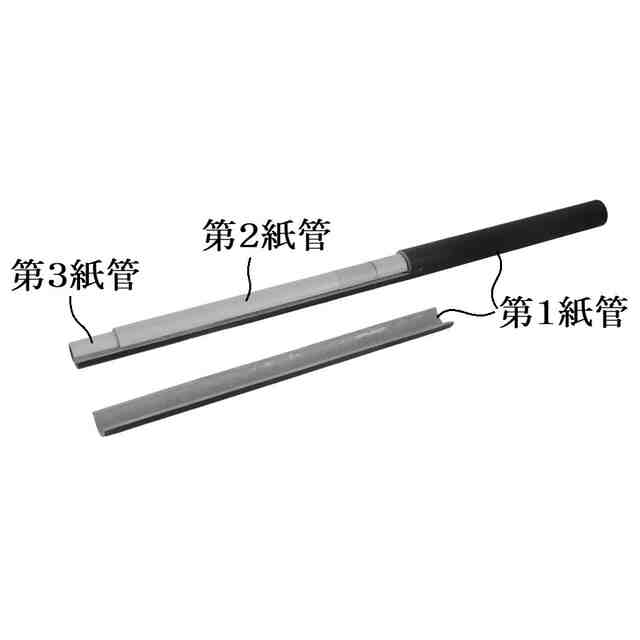

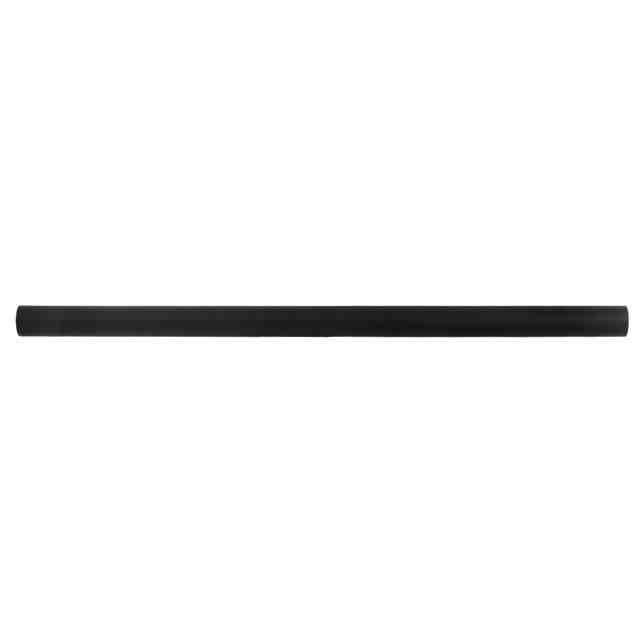

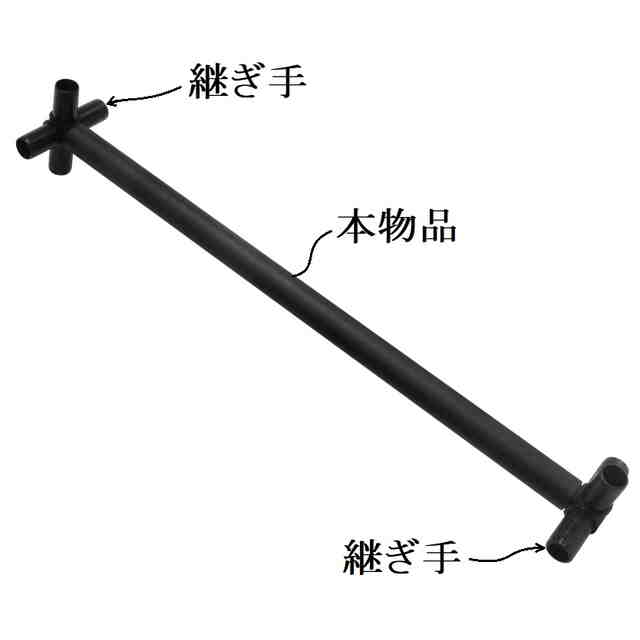

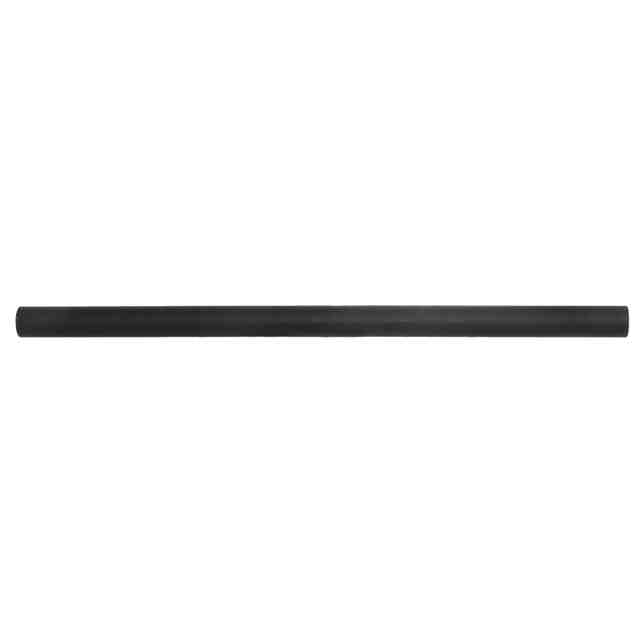

意匠に係る物品の説明本物品は、紙製の撮影用ディフューザー支持具構成材である。より具体的には、本物品は、外部から加わる荷重に対する強度を確度高く保持するため、分解状態を示す参考斜視図及び参考拡大左側面図に示すように、最も外側に位置する第1紙管の内側に、第1紙管の長さよりも短い長さを有する第2紙管と、第1紙管の長さと略同じ長さを有する第3紙管で構成される、三重の紙管である。また、第2紙管の存在によって、本物品の両端部において第1紙管と第3紙管との間に隙間が形成される。本物品は、この隙間を利用して、使用状態を示す参考図1に示すように、三つ又や四つ又の継ぎ手を本物品の端部に挿入して、複数の本物品と、本物品よりも長さが異なるだけの複数の物品とを組み合わせることにより、使用状態を示す参考図2に示すような撮影用ディフューザー支持具を製作することができる。なお、参考一部拡大正面図は、参考正面図における四角形の枠内を拡大したものであり、参考正面図に示す「L」の長さの一例は、約600mmである。
意匠の説明

関連意匠
