発行日2025-02-18
公報種別意匠公報(S)
登録番号1791392
登録日2025-02-07
意匠に係る物品取付具
意匠分類J3-2921(光学機械器具)
出願番号2024016146
出願日2024-08-05
意匠権者ネグロス電工株式会社
代理人個人,個人

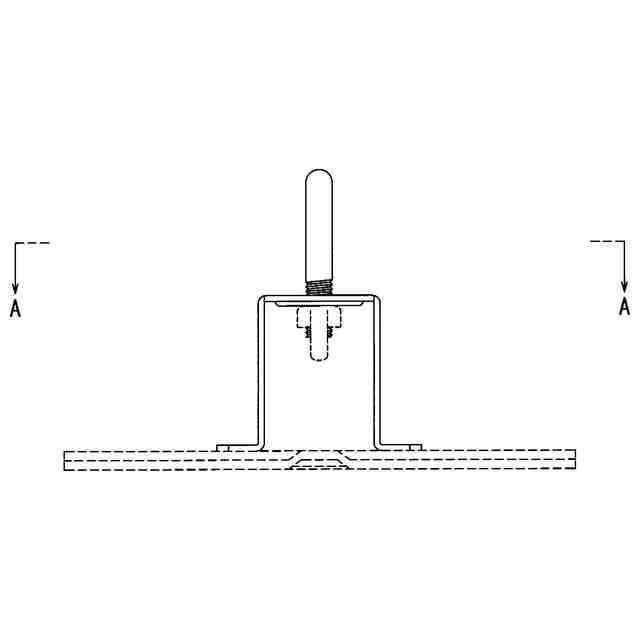

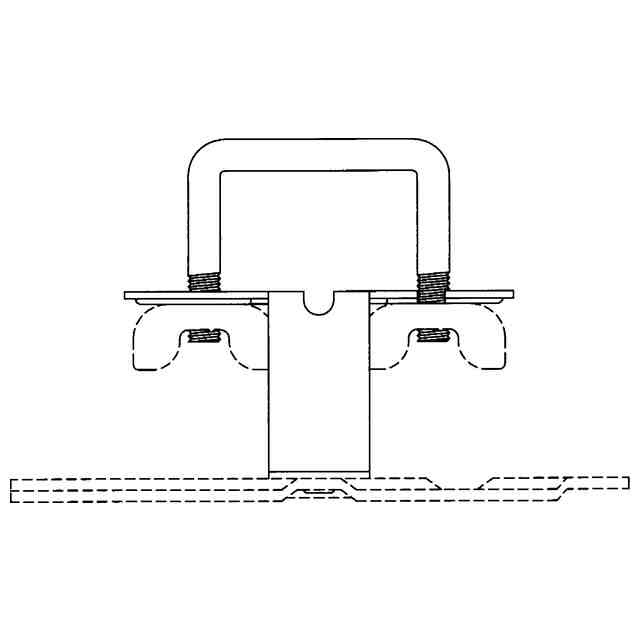

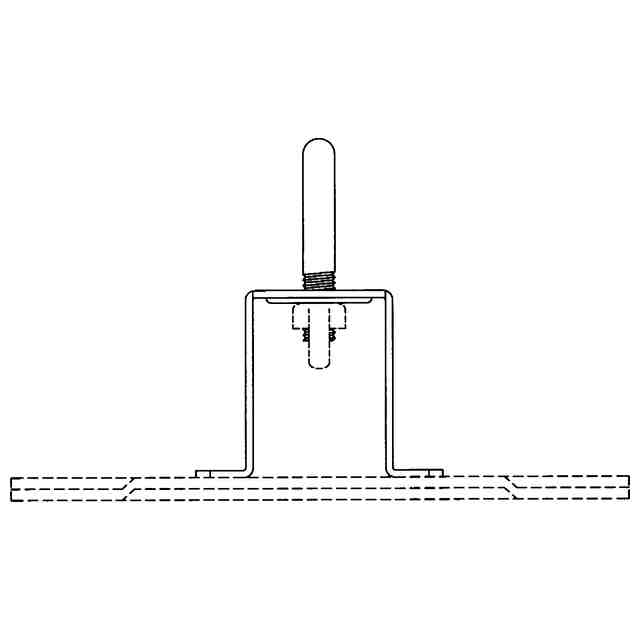

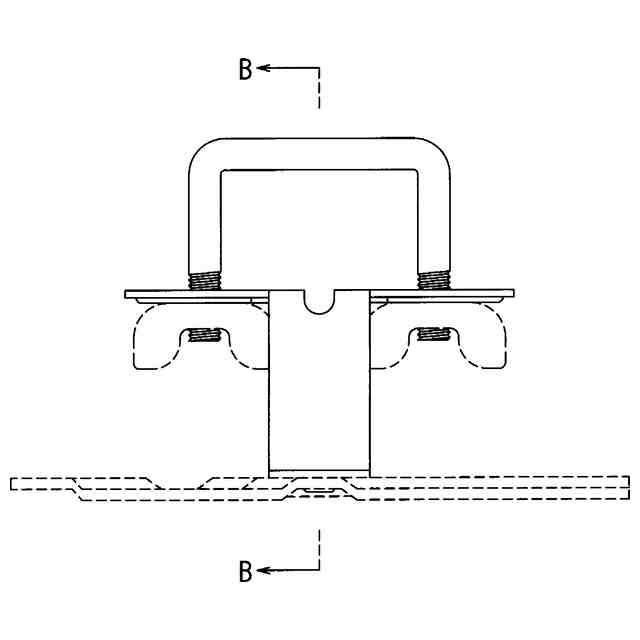

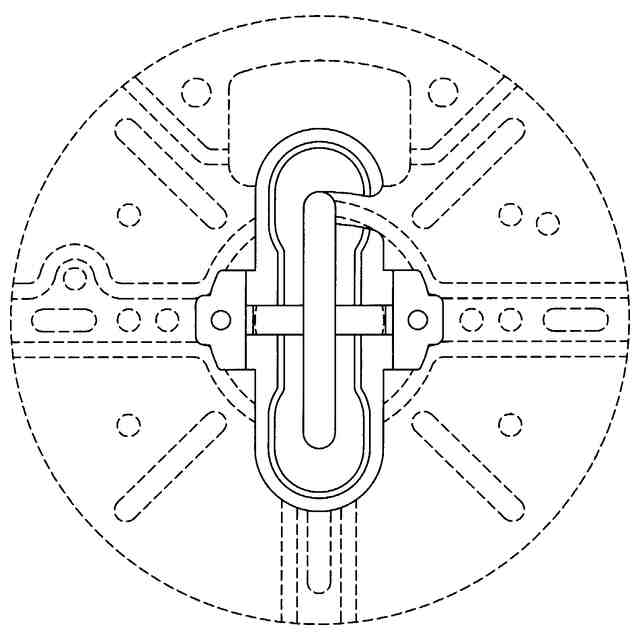

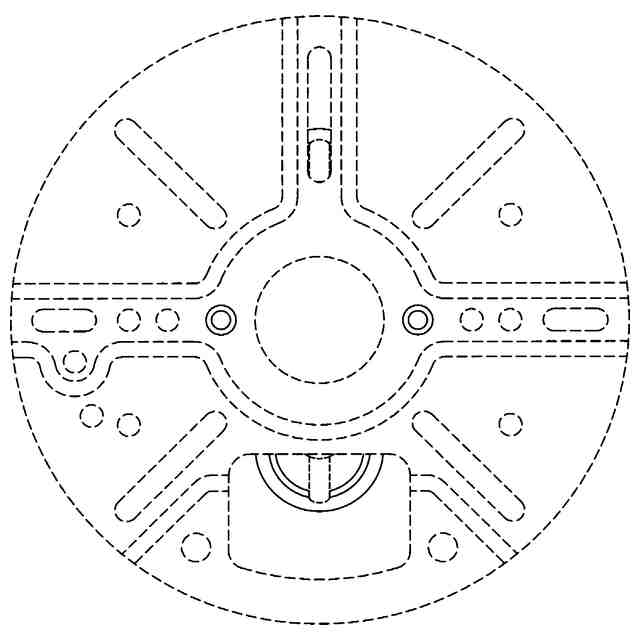

意匠に係る物品の説明本物品は、梯子状のケーブルラックにおいて、その子桁に例えばネットワークカメラを取付支持するもので、門字型のベース体に直交させて設けた支持部を子桁下面にあてがうと共に、支持部にねじ止めしたUボルトを子桁を挟んでねじ止めするに際し、Uボルトの一方のねじ止め箇所を中心にして揺動させ、他方のねじ止め箇所を支持部に設けた切欠部に挿入させることで、支持部とUボルトとをネジ止め固定する。なお、ネットワークカメラのカメラユニットはベース体の円盤部分にねじ止め支持される。
意匠の説明実線で表した部分が、部分意匠として意匠登録を受けようとする部分である。

この意匠をJ-PlatPatで参照する
