意匠ウォッチ

発行日2025-03-05
公報種別意匠公報(S)
登録番号1792703
登録日2025-02-25
意匠に係る物品無針注射器用コンテナユニット
意匠分類J7-42(医療機械器具)
出願番号2024021404
出願日2024-10-16
意匠権者株式会社ダイセル
代理人弁理士法人秀和特許事務所
意匠に係る物品の説明1.本件意匠登録出願の「意匠に係る物品」(以下「本願物品」という。)は、「無針注射器」用の「コンテナユニット」である。本願物品は、無針注射器の「制御ユニット」に装填された「アクチュエータ」の端部に更に装填される。 2.無針注射器は、薬液投与機能を担う「カートリッジ」と、当該カートリッジの作動と挙動を制御するための制御ユニットから成るが、本願物品は、アクチュエータと共に前記カートリッジを構成する。本願物品を、正・背面図及び左・右側面図の上方からアクチュエータに嵌合させる。 3.本願物品は、薬液を吸い上げる「ノズル」、薬液を保持する「コンテナ」並びに「プランジャー」の各部から成る。本願物品の先端方向(正・背面図及び左・右側面図の下方)にあるノズル部と、注射しようとする薬液を連通させた状態にしてプランジャーを引くと、薬液がコンテナのノズル内部に溜まる。制御ユニットから駆動源の電極に電流が流れ引火されることでアクチュエータ内に燃焼エネルギーが生じ、コンテナ内の薬液は、その際に発生する圧力がプランジャーを介し伝達されることによりノズル内部の流路から排出され、注射が完了する。

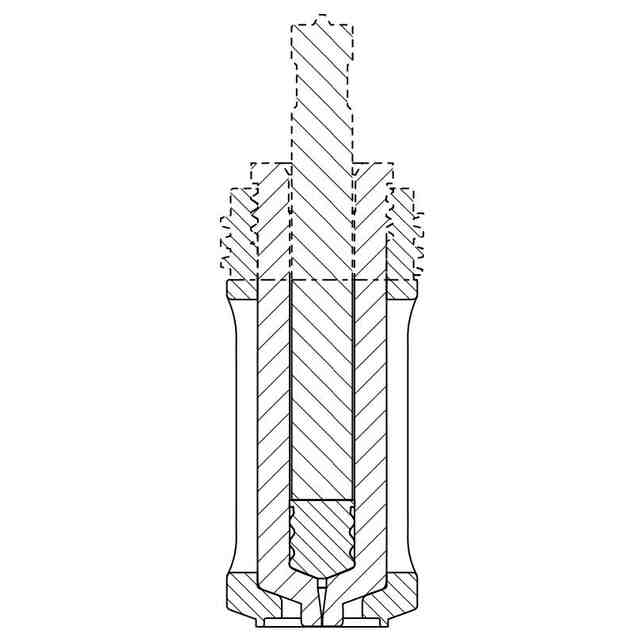

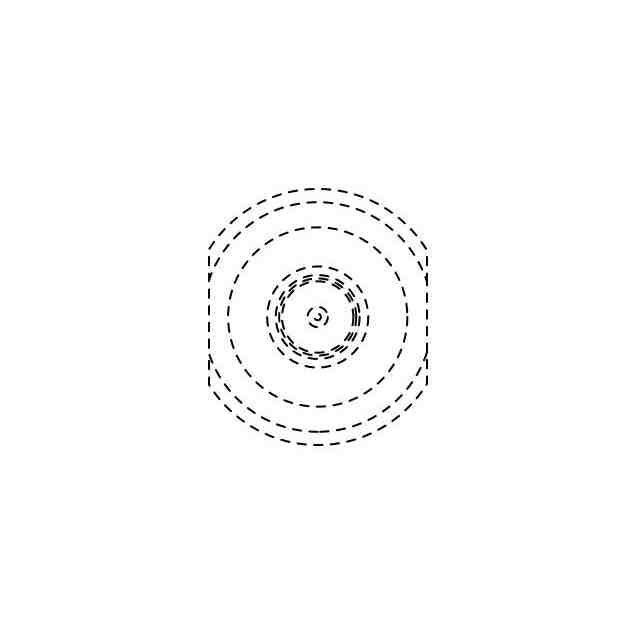

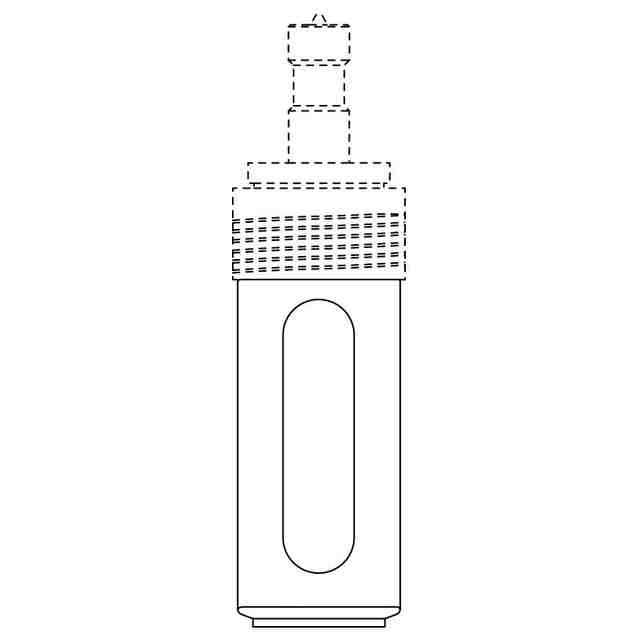

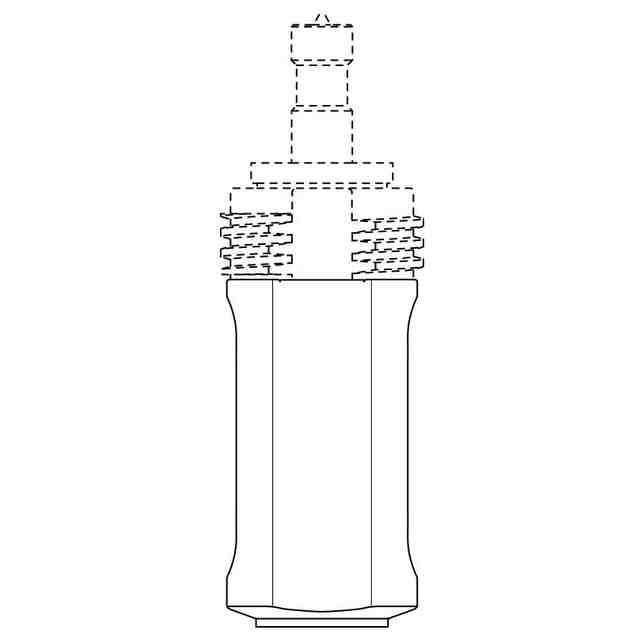

意匠の説明実線で描いたものが意匠登録を受けようとする部分である。A-A線断面図に現された一点鎖線は、意匠登録を受けようとする部分とその他の部分の境界のみを示す線である。各図における、本願物品の表面部に表された細線は、いずれも立体表面の形状の把握を容易にするために描かれたものであり、実施品には現れない。本願物品は、プランジャーの下端部の部材を除き全体が透明である。

関連意匠
