意匠ウォッチ

発行日2025-02-18
公報種別意匠公報(S)
登録番号1791385
登録日2025-02-07
意匠に係る物品包装用容器
意匠分類F4-7140(包装紙、包装用容器等)
出願番号2024015005
出願日2024-07-19
意匠権者株式会社クラウン・パッケージ
代理人個人

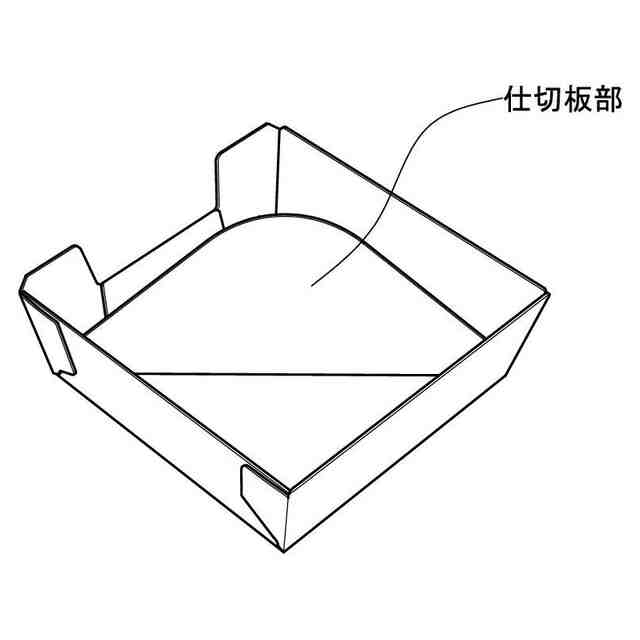

意匠に係る物品の説明本願の意匠に係る物品(以下「本物品」とする)は、仕切りを備えたトレー状の包装用容器であり、容器本体と突状部とを有し、容器本体は、底板部と、前板部と、後板部と、右板部と、左板部と、糊代部とを有し、糊代部は前板部と後板部に接着されている。また、左板部は、左本体部と左本体部から折れ線を介して連設された折返し板部とを有している。突状部は、折返し板部から折れ線を介して連設された内底板部と、内底板部から折れ線を介して連設された仕切板部とを有している。左本体部と折返し板部の間には切込みが設けられ、左本体部と内底板部の間には切目線が設けられている。容器本体内に仕切りを設ける場合には、左本体部と内底板部間の切目線を破断して、「参考使用状態図(1)」に示すように、折返し板部を左本体部に対して内側に折り曲げ、その後、内底板部と仕切板部を折り曲げることにより、折返し板部が左本体部に対して折り返され、内底板部が底板部に沿って設けられ、仕切板部が立設した状態として、「参考使用状態図(2)」に示す状態とする。本物品は、主として食品用のトレーとして使用され、仕切板部を仕切りとして使用することができる。

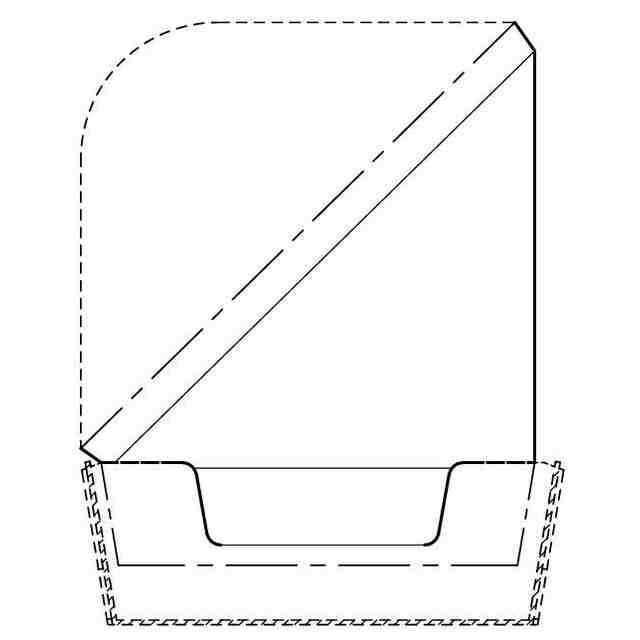

意匠の説明実線で表した部分、すなわち、細い破線で表された部分以外の部分が、部分意匠として意匠登録を受けようとする部分であり、一点鎖線は部分意匠として意匠登録を受けようとする部分とその他の部分との境界のみを示す線である。本物品は、紙材、特に、段ボール材により形成されている。

関連意匠
